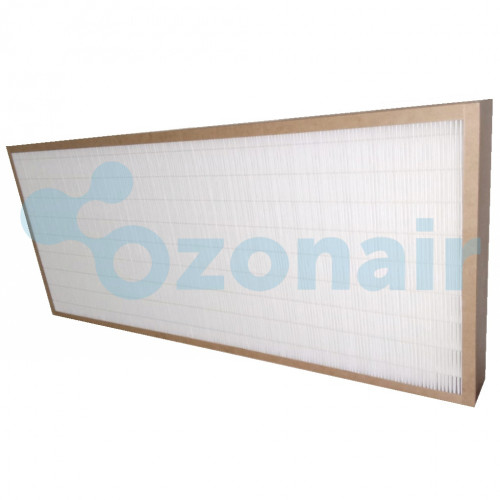

OzonAir FBCom-603-253-48-F7/К6/OC0/U0 фильтр компактный (аналог FP 603х253х48 F7 - фильтр сменный)
Бренд:
Ozonair
Описание
OzonAir FBCom-603-253-48-F7/К6/OC0/U0 фильтр компактный (аналог FP 603х253х48 F7 - фильтр сменный)
Расшифровка номенклатуры
| FBCom | W | H | D | Cl | K | OC |
|---|---|---|---|---|---|---|
| Тип фильтра | Ширина фильтра | Высота фильтра | Толщина фильтра | Класс очистки | Материал корпуса (рамки) | Защитная сетка |
| Обозначение плоского компактного фильтра |
Размер меньшей стороны фильтра в мм Стандартные размеры, мм 287, 490, 592 |
Размер большей стороны фильтра в мм Стандартные размеры, мм: 490, 592 |
Толщина фильтра в мм Стандартные размеры, мм: 48, 96 |
Класс очистки М5, М6, F7, F8, F9 по ГОСТ Р ЕН 779-2014 |
К1 - оцинкованная сталь К4 - алюминий, К5 – пластик, К7 - МДФ |
ОС0 - нет сетки ОС1 - сетка со стороны выхода воздуха ОС2 - сетка со стороны входа воздуха ОС3 - сетка с обеих сторон |
Коды обозначения размеров
| Размер, мм | Обозначение |
| 287 | 3 |
| 490 | 5 |
| 592 | 6 |
Технические характеристики
| Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя эффективность Em, % | Номинальная удельная воздушная нагрузка, м3/ч х м2(фронтальная скорость, м/с) | Аэродинамическое сопротивление, Па | ||
| Толщина фильтра, мм | начальное | конечное | |||
| 48 | 96 | ||||
| F5 | 40≤Em<60 | 6300 (1,75) | 9700 (2,7) | 70 | 450 |
| F6 | 60≤Em<80 | 6300 (1,75) | 9700 (2,7) | 90 | 450 |
| F7 | 80≤Em<90 | 6300 (1,75) | 9700 (2,7) | 120 | 450 |
| F8 | 90≤Em<95 | 6300 (1,75) | 9700 (2,7) | 150 | 450 |
| F9 | 95≤Em | 6300 (1,75) | 9700 (2,7) | 160 | 450 |
Технические параметры и характеристики фильтров соответствуют ГОСТ Р ЕН 779-2014.
Аэродинамическое сопротивление чистого фильтра ФВКом
| Класс фильтра | Толщина, мм | Аэродинамическое сопротивление чистого фильтра (Па) при воздушной нагрузке (м3/ч*м2) | |||||||
| 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 | ||
| F5 | 96 | 15 | 25 | 36 | 42 | 57 | 70 | 83 | 104 |
| F5 | 48 | 47 | 62 | 74 | 82 | 102 | 117 | 134 | 155 |
| F6 | 96 | 33 | 42 | 53 | 59 | 78 | 90 | 103 | 127 |
| F6 | 48 | 65 | 79 | 92 | 99 | 122 | 137 | 154 | 179 |
| F7 | 96 | 54 | 65 | 80 | 87 | 105 | 120 | 133 | 156 |
| F7 | 48 | 96 | 114 | 128 | 137 | 157 | 176 | 192 | 217 |
| F8 | 96 | 82 | 95 | 108 | 116 | 135 | 150 | 164 | 190 |
| F8 | 48 | 125 | 141 | 155 | 161 | 182 | 200 | 215 | 241 |
| F9 | 96 | 98 | 109 | 122 | 127 | 147 | 160 | 177 | 205 |
| F9 | 48 | 133 | 150 | 163 | 172 | 197 | 213 | 231 | 260 |
Условия эксплуатации
- предназначен для эксплуатации в тяжелых аэродинамических условиях;
обладает компактной конструкцией и высокой эффективностью очистки;
экологически безопасен.
Таблица типоразмеров
| Обозначение | Ширина, W | Высота, H | Глубина, D | Номинальная производительность, м3/ч |
|---|---|---|---|---|
| FBCom-36-48-F5(F6-F9)/… | 287 | 592 | 48 | 1125 |
| FBCom-56-48-F5(F6-F9)/… | 490 | 592 | 48 | 1900 |
| FBCom-66-48-F5(F6-F9)/… | 592 | 592 | 48 | 2250 |
| FBCom-36-96-F5(F6-F9)/… | 187 | 592 | 96 | 1700 |
| FBCom-56-96-F5(F6-F9)/… | 490 | 592 | 96 | 2800 |
| FBCom-66-96-F5(F6-F9)/… | 592 | 592 | 96 | 3400 |
Характеристики
Тип.
компактный
Ширина (B)
603 мм
Высота (А)
253 мм
Степень фильтрации, мкр
F7
Толщина рамки
48 мм
Материал
ультратонкое стекловолокно
Бренд
Ozonair
Страна
Россия
