Sysimple ALBA-250х250, потолочный диффузор

Потолочная решетка ALBA предназначен для распределения воздушного потока внутри помещения в четыре стороны, а при установке клапана расхода воздуха R1 регулирует объем поступающего в помещение воздуха. Следуя из названия потолочные решетки устанавливаются в основном в потолок, как правило, типа Армстронг, размеры решетки соответствуют размеру потолочной ячейки.

Решетка выполнена из алюминиевого профиля, представляет собой раму и центральное жалюзийное полотно, которое является съёмным, что способствует быстрому и простому монтажу. Наклон жалюзи к лицевой поверхности равен 30°.

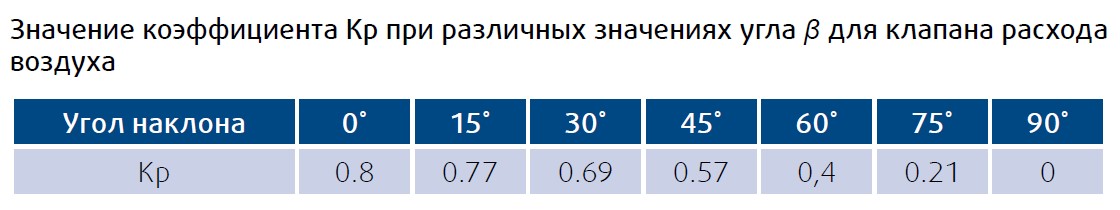

Возможна комплектация потолочной решетки клапаном расхода воздуха. Клапан расхода воздуха R1 предназначен для регулирования объема поступающего в помещение воздуха. R1 представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха.

Стандартные размеры потолочных решеток 300х300 мм, 450х450 мм, 600х600 мм. Возможно изготовление нестандартных размеров с шагом 1 мм. Минимальный размер потолочной решетки 300х300 мм, максимальный — 1500х1500 мм. Определяющими размерами являются габаритные.

Материалы изготовления

При изготовлении решеток и R1 используется алюминиевый профиль. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. R1 поставляется без покрытия.

Размеры

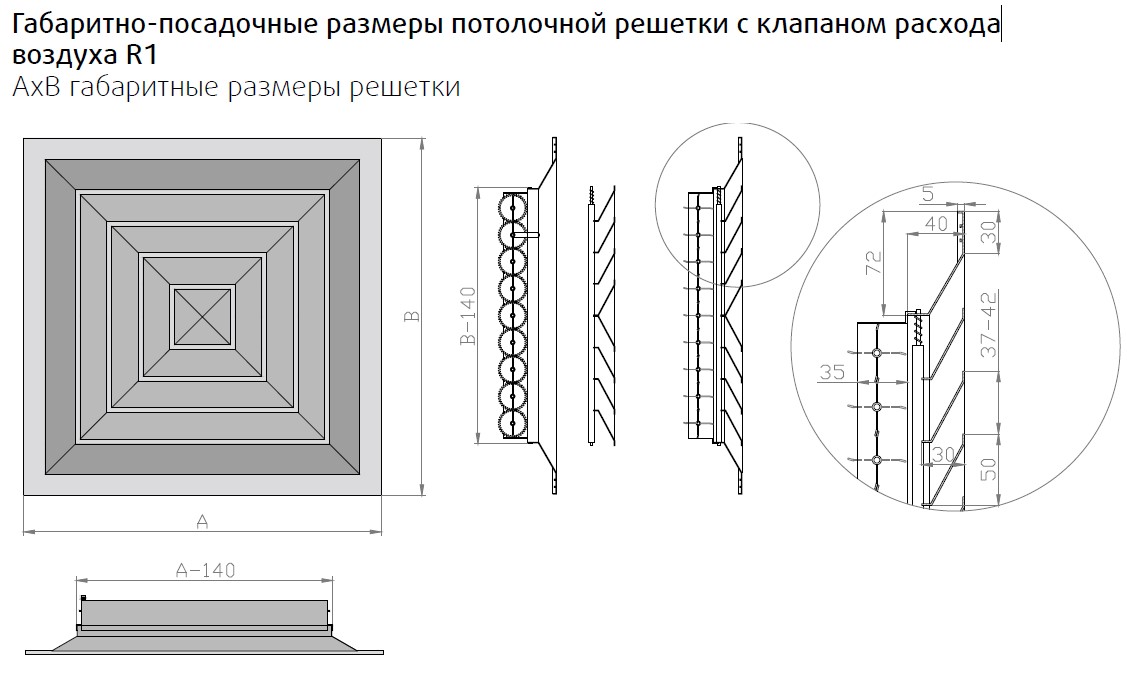

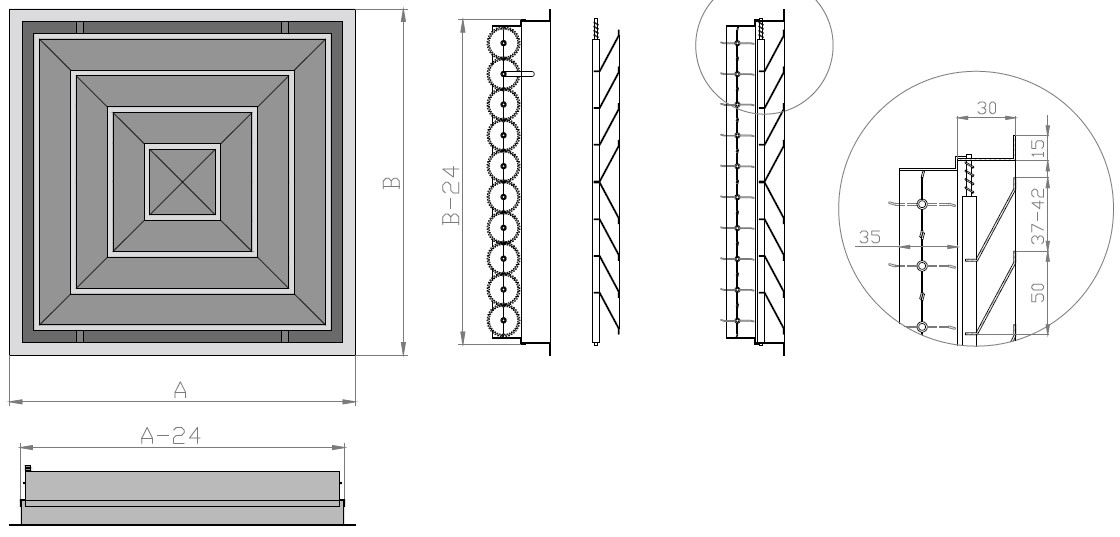

Габаритно-посадочные размеры потолочной решетки ALBA АхВ габаритные размеры решетки

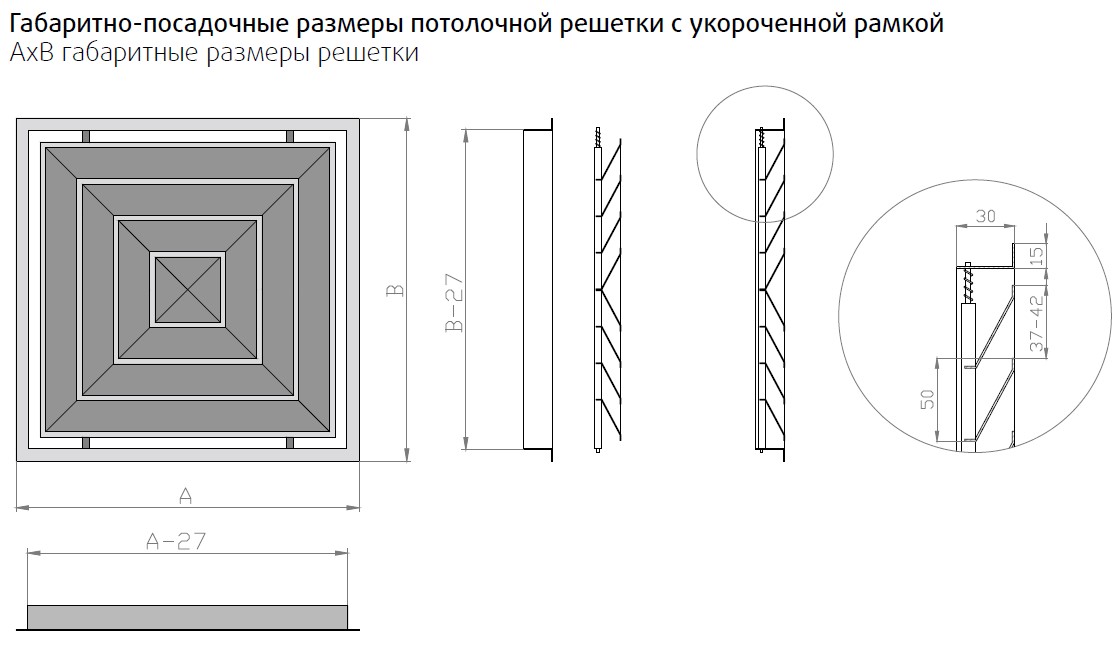

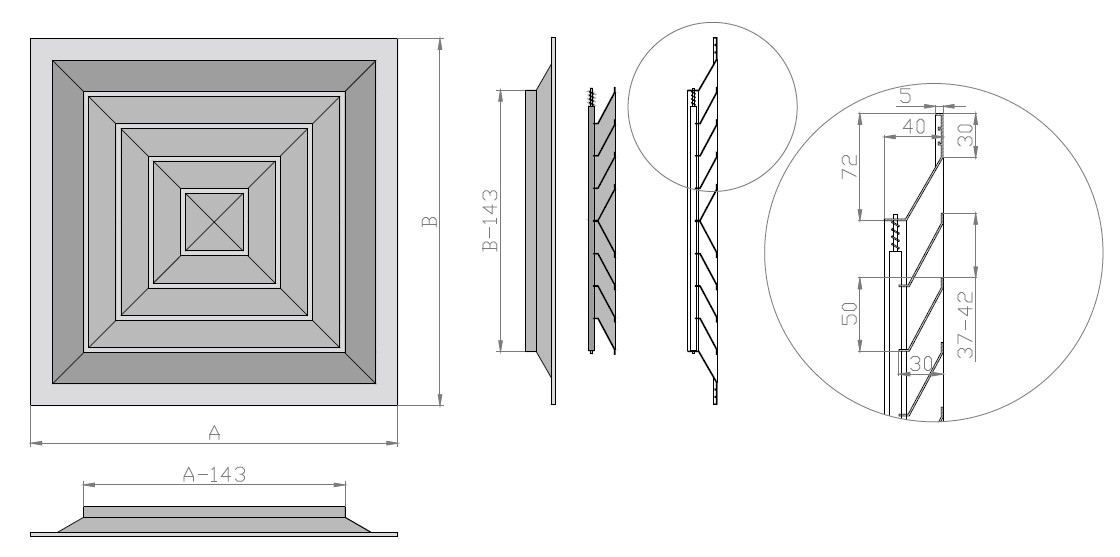

Возможно изготовление решетки размером менее 300х300 мм. В этом случае решетка будет иметь укороченную рамку. Конструктивные особенности данной модели позволяют увеличить посадочный размер решетки, при этом не изменяя в значительной степени объем подаваемого воздуха и аэродинамические свойства решетки относительно стандартной потолочной решетки.

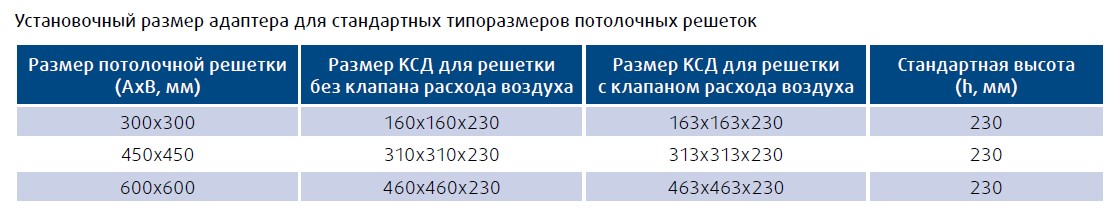

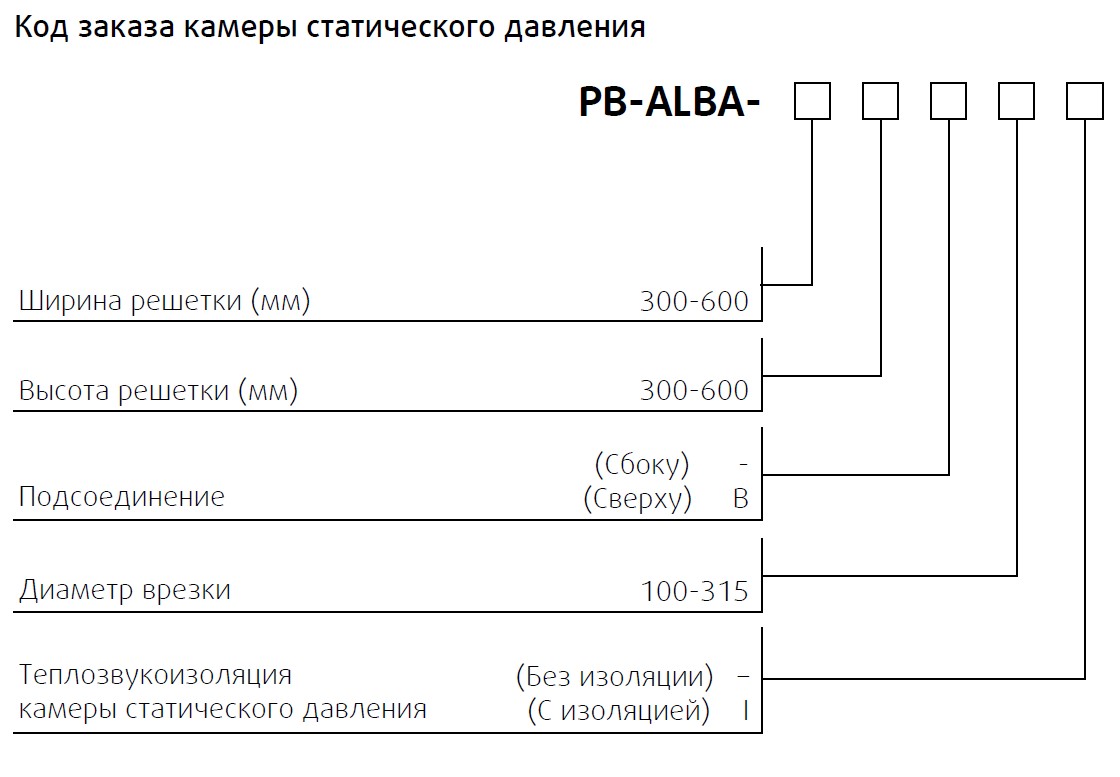

Для подключения к системе воздуховодов потолочные решетки комплектуются камерой статического давления. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду и дополнительно оснащена устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4-1,5 мм в зависимости от размера.

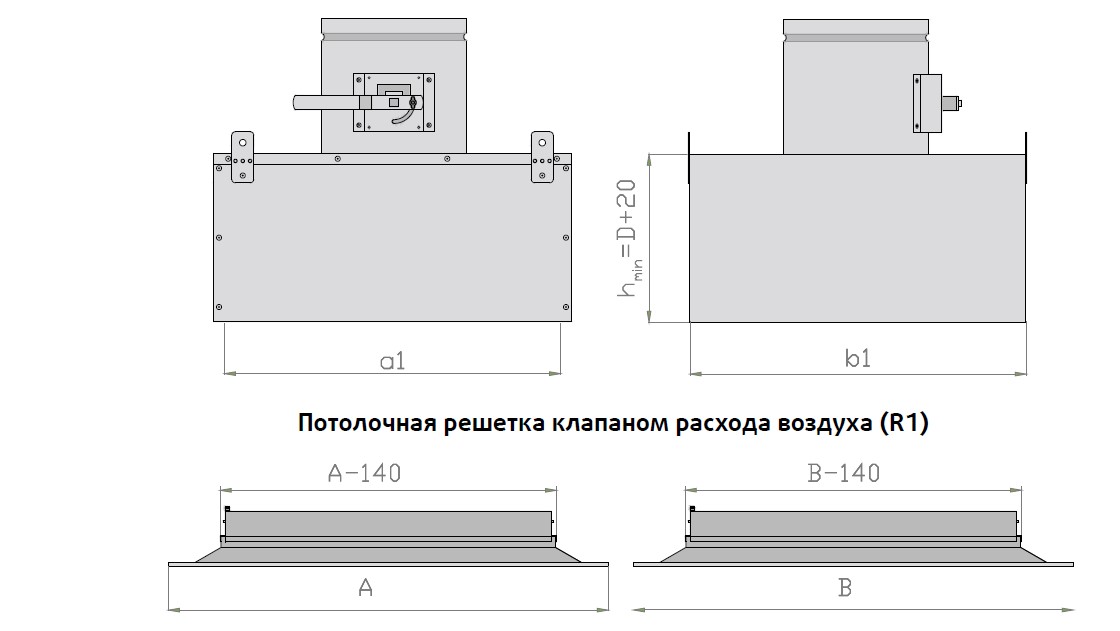

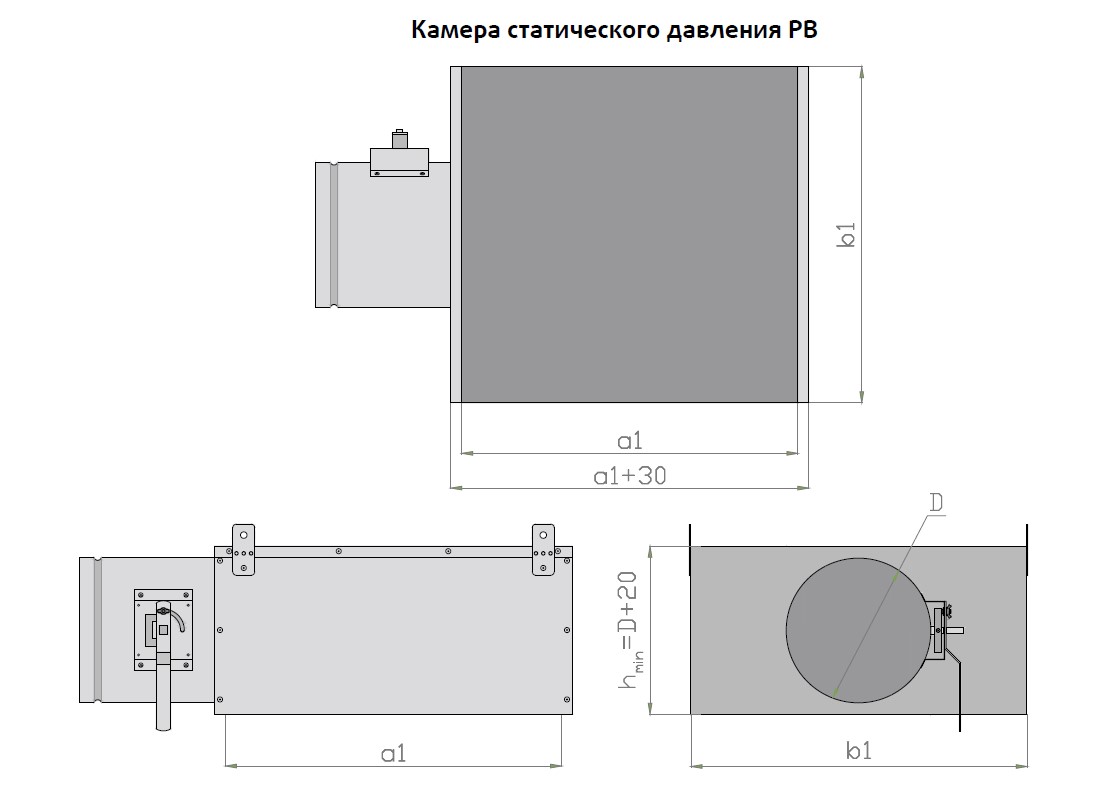

Габаритно-посадочные размеры камеры статического давления АхВ габаритные размеры решетки, а1хb1 установочные размеры КСД. Осевая и боковая врезка.
