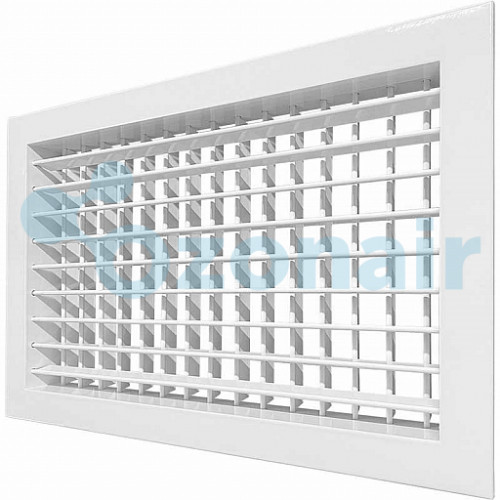

Sysimple BETA-AI-150х750-R1, регулируемая решетка

Двухрядная регулируемая решетка BETA-AI используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока вверх/вниз и влево/ вправо. При этом можно как расширять поток, так и сужать его и направлять в определенную сторону помещения. Решетки BETA-AI монтируются в вентиляционные каналы и строительные проемы различных типов.

Материалы изготовления

Диффузоры изготавливаются из оцинкованной листовой стали толщиной 0,9 мм и по умолчанию покрываются полимерной порошковой краской белого цвета RAL 9016 матовый.

Особенности решетки:

• два ряда индивидуально регулируемых каплеобразных жалюзи (лицевой ряд жалюзи установлен горизонтально, тыльный ряд — вертикально);
• минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер цельной решетки 2900х2500 мм;
• возможность комплектации клапаном расхода воздуха R1.

Регулятор расхода воздуха представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сече- ния решетки, тем самым регулируя объем подаваемого воздуха.

Двухрядные регулируемые решетки для прямоугольных воздуховодов

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 30х30 для жесткости изделия.

Материалы изготовления.

При изготовлении решеток и регулятора R1 используется запатентованный алюминиевый профиль. По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. Регулятор R1 поставляется без покрытия.

Варианты монтажа прямоугольных регулируемых решеток

Размеры
