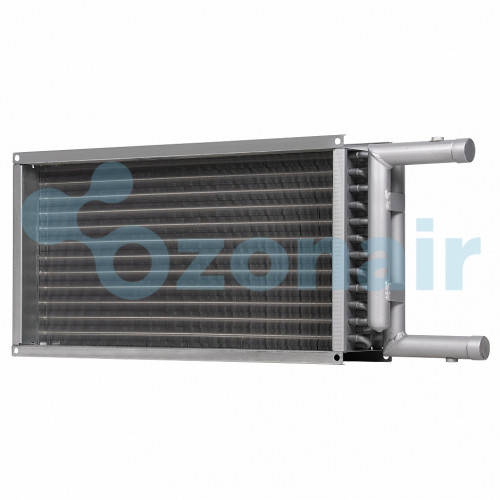

Shuft WHR 500x250-2 водяной нагреватель для прямоугольного канала

Name: Shuft WHR 500x250-2 водяной нагреватель для прямоугольного канала
Brand: Shuft
SKU: 17182

Оставить отзыв

Бренд:

Shuft

Shuft WHR 500x250-2 водяной нагреватель для прямоугольного канала предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Дополнительные услуги:

Выезд инженера до МКАД (+7 499 ₽)

Выезд инженера за МКАД 1 км (+99 ₽)

Характеристики

кВт, нагрев:

29.2 кВт

Расх. возд. м³/ч:

1600 м³

Ширина (B):

500 мм

Высота (А):

250 мм

Расх. воды, л/ч:

1220

t°С вх. / вых. воды:

70 — 90

Смотреть все

Категории

Shuft серии WHR Водяные воздухонагреватели, Вентиляция, Калориферы, теплообменники и нагреватели, Нагреватели водяные прямоугольные, Shuft воздухонагреватели и охладители, Воздухонагреватели Shuft водяные

Тэги

Калориферы водяные Нагреватели канальные водяные Нагреватели канальные Shuft Нагреватели канальные прямоугольные

Артикул: 17182

Наличие уточняйте - шт

158баллов

Количество бонусов которые вы получите при покупке данного товара

15 892,58 ₽

23 320 ₽

- 31%

Экономия 7 427,42 ₽

Мощность, кВт

140.00 184.00 8.70 18.00 24.30 39.10 58.90 11.90

29.20

35.90 48.20 50.50 68.50 79.80 77.10 101.30 111.80 147.10 139.06 99.22

Количество:

Заказать через:

Заказ по телефону:+7 (495) 999-16-92

Описание

SHUFT WHR 500x250-2 — водяной канальный нагреватель

Главная / Вентиляция / Канальные нагреватели / WHR 500x250-2

SHUFT WHR 500x250-2 — водяной канальный нагреватель

Двухрядный водяной нагреватель для прямоугольного вентиляционного канала 500×250 мм

Водяной нагреватель 2 ряда теплообменника Канал 500×250 мм Шаг ламелей 2,1 мм Вода 90/70 °C Для приточной вентиляции

Краткое описание

SHUFT WHR 500x250-2 — водяной канальный нагреватель с двухрядным теплообменником для систем приточной вентиляции и воздушного отопления.

Оборудование предназначено для нагрева воздуха в жилых, общественных и производственных помещениях. Нагреватель устанавливается непосредственно в прямоугольный вентиляционный канал сечением 500×250 мм.

Область применения: приточные вентиляционные установки, системы воздушного отопления и вентиляционные сети с водяным или незамерзающим теплоносителем.

Обозначение модели

WHR 500 × 250 - 2

Обозначение	Расшифровка
WHR	Водяной нагреватель SHUFT для прямоугольных каналов
500×250	Номинальное сечение воздушного канала, мм
2	Количество рядов теплообменника

Основные характеристики

Параметр	Значение
Тип	Водяной канальный нагреватель
Модель	WHR 500×250-2
Сечение канала	500×250 мм
Количество рядов	2
Шаг оребрения	2,1 мм
Рабочие параметры воды	90/70 °C
Расход воздуха	550–1600 м³/ч
Мощность нагрева	11,8–29,2 кВт
Максимальная температура входящей воды	150 °C
Максимальное рабочее давление	16 бар
Теплоноситель	Вода или незамерзающая смесь
Длина нагревателя L	234 мм
Масса	6,4 кг

Габаритные размеры

Габаритный чертёж SHUFT WHR 500x250-2 — Габаритный чертёж водяного нагревателя SHUFT WHR

Модель	W, мм	H, мм	W1, мм	H1, мм	W2, мм	H2, мм	L, мм	Вес, кг
WHR 500×250-2	500	250	520	270	540	290	234	6,4

W и H — размеры воздушного канала; W1 и H1 — наружные размеры корпуса; W2 и H2 — габаритные размеры фланцев; L — длина нагревателя.

Аэродинамические и тепловые характеристики

Расчёт выполнен для воды с температурным графиком 90/70 °C. Рабочие показатели зависят от расхода воздуха, температуры воздуха на входе и параметров теплоносителя.

Расход воздуха, м³/ч	Температура воздуха на входе, °C	Падение давления воздуха, Па	Падение давления воды, кПа	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C
550	-10	10	1,00	0,50	11,8	53,2
550	-20	10	1,22	0,54	13,2	50,7
550	-30	10	1,46	0,61	14,6	48,1
900	-10	24	1,81	0,68	14,6	43,8
900	-20	24	2,22	0,76	18,4	40,2
900	-30	24	2,67	0,86	20,3	36,7
1250	-10	43	2,64	0,86	20,2	37,7
1250	-20	43	3,24	0,97	22,7	33,5
1250	-30	43	3,89	1,04	25,1	29,2
1600	-10	67	3,45	1,01	23,5	33,3
1600	-20	67	4,25	1,12	26,3	28,6
1600	-30	67	5,12	1,22	29,2	23,9

Не рекомендуется эксплуатировать нагреватель при скорости воздуха во фронтальном сечении менее 0,5 м/с. Расчётные параметры необходимо проверять по фактическому режиму работы системы.

Конструкция и материалы

Корпус из оцинкованной стали с фланцевыми соединениями.
Медно-алюминиевый теплообменник с механически расширенными трубками.
Двухрядная конструкция теплообменника.
Шаг оребрения теплообменника — 2,1 мм.
Стальной коллектор с защитным покрытием.
Открытая сторона теплообменника защищена стальным экраном.
Предусмотрена возможность регулирования производительности.

Монтаж и защита от замерзания

Нагреватель устанавливается внутри помещения непосредственно в прямоугольный вентиляционный канал сечением 500×250 мм.

Перед нагревателем рекомендуется установить воздушный фильтр. Обвязка выполняется с двухходовым или трёхходовым регулирующим клапаном, циркуляционным насосом, балансировочным вентилем, обратным клапаном и воздухоотводчиком.

Важно: обязательна двухступенчатая защита от замерзания: контроль температуры воды и контроль температуры воздуха термостатом.

Схемы электрических соединений и обвязки

Для нагревателя применяются схемы обвязки с двухходовым или трёхходовым регулирующим клапаном.

Система обвязки может включать подающий и обратный трубопроводы, узел обвязки, регулирующий клапан, циркуляционный насос, запорные и балансировочные вентили, обратный клапан, воздухоотводчик и воздушный фильтр.

Пример заказа

WHR 500×250-2 — водяной канальный нагреватель SHUFT для прямоугольного вентиляционного канала 500×250 мм, двухрядный, с расходом воздуха 550–1600 м³/ч и мощностью нагрева 11,8–29,2 кВт при воде 90/70 °C.

SHUFT — канальные нагреватели, охладители и рекуператоры для систем вентиляции

Характеристики

кВт, нагрев

29.2 кВт

Расх. возд. м³/ч

1600 м³

Ширина (B)

500 мм

Высота (А)

250 мм

Расх. воды, л/ч

1220
