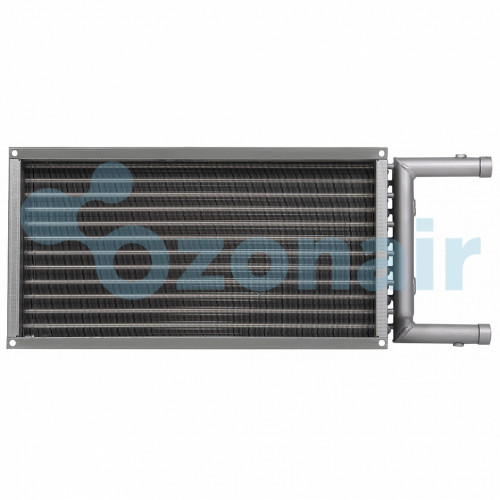

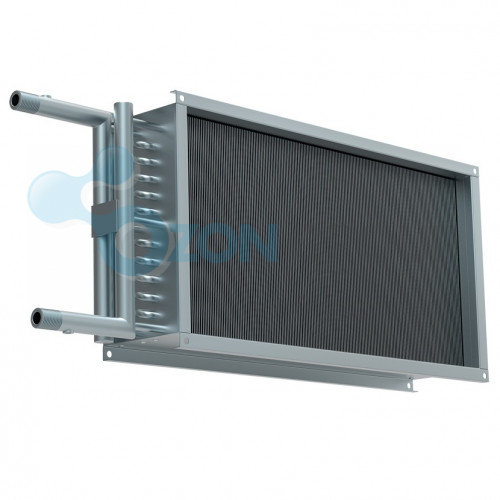

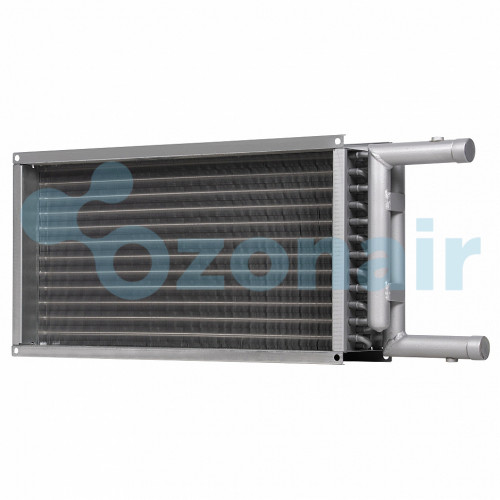

Shuft WHR 900x500-3 водяной нагреватель для прямоугольного канала

Name: Shuft WHR 900x500-3 водяной нагреватель для прямоугольного канала
Brand: Shuft
SKU: 274827

Оставить отзыв

Бренд:

Shuft

Shuft WHR 900x500-3 водяной нагреватель для прямоугольного канала предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Дополнительные услуги:

Выезд инженера до МКАД (+7 499 ₽)

Выезд инженера за МКАД 1 км (+99 ₽)

Характеристики

кВт, нагрев:

139.1 кВт

Расх. возд. м³/ч:

7000 м³

Ширина (B):

900 мм

Высота (А):

500 мм

Расх. воды, л/ч:

6138

t°С вх. / вых. воды:

70 — 90

Смотреть все

Категории

Shuft серии WHR Водяные воздухонагреватели, Вентиляция, Калориферы, теплообменники и нагреватели, Нагреватели водяные прямоугольные, Shuft воздухонагреватели и охладители, Воздухонагреватели Shuft водяные

Тэги

Калориферы водяные Нагреватели канальные водяные Нагреватели канальные Shuft Нагреватели канальные прямоугольные

Артикул: 274827

Наличие уточняйте - шт

544балла

Количество бонусов которые вы получите при покупке данного товара

54 431,41 ₽

79 870 ₽

- 31%

Экономия 25 438,60 ₽

Мощность, кВт

140.00 184.00 8.70 18.00 24.30 39.10 58.90 11.90 29.20 35.90 48.20 50.50 68.50 79.80 77.10 101.30 111.80 147.10

139.06

99.22

Количество:

Заказать через:

Заказ по телефону:+7 (495) 999-16-92

Описание

SHUFT WHR 900x500-3 — водяной канальный нагреватель

Главная / Вентиляция / Канальные нагреватели / WHR 900x500-3

SHUFT WHR 900x500-3 — водяной канальный нагреватель

Трёхрядный водяной нагреватель для прямоугольного вентиляционного канала 900×500 мм

Водяной нагреватель 3 ряда теплообменника Канал 900×500 мм Шаг ламелей 2,1 мм Вода 90/70 °C Для приточной вентиляции

Краткое описание

SHUFT WHR 900x500-3 — водяной канальный нагреватель с трёхрядным теплообменником для систем приточной вентиляции и воздушного отопления.

Оборудование предназначено для нагрева воздуха в жилых, общественных и производственных помещениях. Нагреватель устанавливается непосредственно в прямоугольный вентиляционный канал сечением 900×500 мм.

Область применения: приточные вентиляционные установки, системы воздушного отопления и вентиляционные сети с водяным или незамерзающим теплоносителем.

Обозначение модели

WHR 900 × 500 - 3

Обозначение	Расшифровка
WHR	Водяной нагреватель SHUFT для прямоугольных каналов
900×500	Номинальное сечение воздушного канала, мм
3	Количество рядов теплообменника

Основные характеристики

Параметр	Значение
Тип	Водяной канальный нагреватель
Модель	WHR 900×500-3
Сечение канала	900×500 мм
Количество рядов	3
Шаг оребрения	2,1 мм
Рабочие параметры воды	90/70 °C
Мощность нагрева	46,5–139,1 кВт в зависимости от режима работы.
Расход воздуха	2 000–7 000 м³/ч
Максимальная температура входящей воды	150 °C
Максимальное рабочее давление	16 бар
Теплоноситель	Вода или незамерзающая смесь
Длина нагревателя L	484 мм
Масса	18,9 кг

Габаритные размеры

Габаритный чертёж SHUFT WHR 900x500-3 — Габаритный чертёж водяного нагревателя SHUFT WHR

W, мм	H, мм	W1, мм	h3, мм	W2, мм	H2, мм	L, мм	Вес, кг
900	500	920	520	940	540	484	18,9

W и H — размеры воздушного канала; W1 и h3 — наружные размеры корпуса; W2 и H2 — габаритные размеры фланцев; L — длина нагревателя.

Аэродинамические и тепловые характеристики

Расчёт выполнен для нагревателя с шагом ламелей 2,1 мм при параметрах воды 90/70 °C и влажности воздуха 80%.

Расход воздуха, м³/ч	Температура воздуха на входе −10 °C				Температура воздуха на входе −20 °C				Температура воздуха на входе −30 °C
Расход воздуха, м³/ч	Падение давления на нагревателе, Па	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C	Падение давления на нагревателе, Па	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C	Падение давления на нагревателе, Па	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C
2 000	16	10,90	46,5	52,1	13,59	2,32	52,6	47,5	16,63	2,60	58,8	42,6
4 000	50	26,60	76,5	41,1	32,98	3,81	86,3	35,4	40,17	4,25	96,3	29,4
5 500	86	39,00	94,8	36,0	48,31	4,72	106,8	29,9	58,79	5,26	119,1	23,4
7 000	129	51,60	110,8	32,2	63,85	5,51	124,8	25,8	77,95	6,14	139,1	19,0

Рабочие параметры: вода 90/70 °C; влажность воздуха 80%. Режимы с расходом воды менее 0,5 м³/ч не рекомендуются.

Конструкция и материалы

Корпус из оцинкованной стали с фланцевыми соединениями.
Медно-алюминиевый теплообменник с механически расширенными трубками.
Трёхрядная конструкция теплообменника обеспечивает высокую теплопередачу.
Шаг оребрения теплообменника — 2,1 мм.

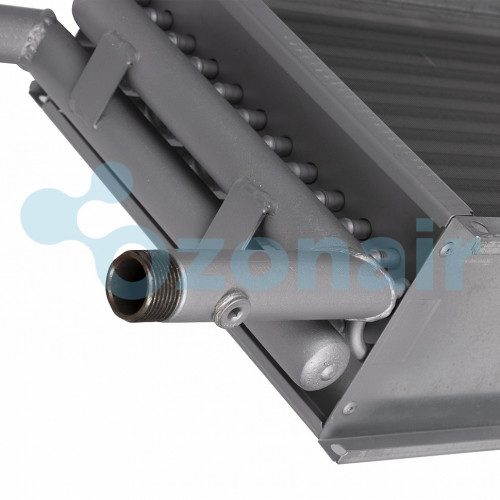

Стальной коллектор с защитным покрытием.
Открытая сторона теплообменника защищена стальным экраном.
Предусмотрена возможность регулирования производительности.

Монтаж и защита от замерзания

Нагреватель устанавливается внутри помещения непосредственно в прямоугольный вентиляционный канал сечением 900×500 мм.

Перед нагревателем рекомендуется установить воздушный фильтр. Обвязка выполняется с двухходовым или трёхходовым регулирующим клапаном, циркуляционным насосом, балансировочным вентилем, обратным клапаном и воздухоотводчиком.

Важно: обязательна двухступенчатая защита от замерзания: контроль температуры воды и контроль температуры воздуха термостатом.

Схемы электрических соединений и обвязки

Для нагревателя применяются схемы обвязки с двухходовым или трёхходовым регулирующим клапаном.

Система обвязки может включать подающий и обратный трубопроводы, узел обвязки, регулирующий клапан, циркуляционный насос, запорные и балансировочные вентили, обратный клапан, воздухоотводчик и воздушный фильтр.

Рабочие параметры

Теплоноситель: вода 90/70 °C.

Влажность воздуха: 80%.

Шаг ламелей: 2,1 мм.

Количество рядов: 3.

Пример заказа

WHR 900×500-3 — водяной канальный нагреватель SHUFT для прямоугольного вентиляционного канала 900×500 мм, трёхрядный, с диапазоном расхода воздуха 2 000–7 000 м³/ч, мощностью 46,5–139,1 кВт, длиной 484 мм и массой 18,9 кг.
