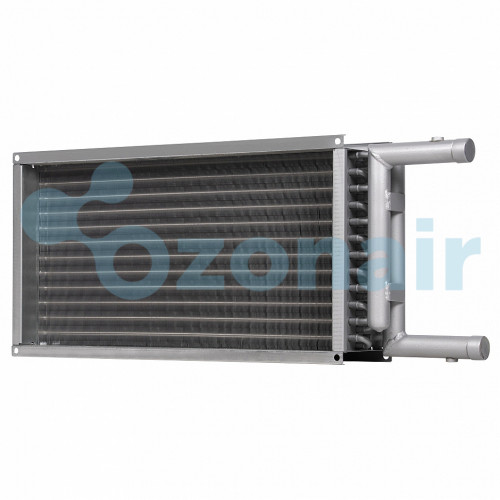

SHUFT WHR 1000x500-2 — водяной канальный нагреватель
Краткое описание
SHUFT WHR 1000x500-2 — водяной канальный нагреватель с двухрядным теплообменником для установки в прямоугольных системах вентиляции и воздушного отопления.
Нагреватель предназначен для нагрева воздуха в жилых, общественных и производственных помещениях. Устанавливается непосредственно в прямоугольный вентиляционный канал.
Обозначение модели
| Обозначение | Расшифровка |
|---|---|
| WHR | Водяной нагреватель SHUFT для прямоугольных каналов |
| 1000×500 | Номинальное сечение воздушного канала, мм |
| 2 | Количество рядов теплообменника |
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип | Водяной канальный нагреватель |
| Модель | WHR 1000×500-2 |
| Сечение канала | 1000×500 мм |
| Количество рядов | 2 |
| Шаг оребрения | 2,1 мм |
| Рабочие параметры воды | 90/70 °C |
| Мощность нагрева |
46–114 кВт при температуре входящего воздуха −10 °C; 51–127 кВт при температуре входящего воздуха −20 °C; 57–140 кВт при температуре входящего воздуха −30 °C. Диапазон указан для расхода воздуха 2 000–8 000 м³/ч. |
| Максимальная температура входящей воды | 150 °C |
| Максимальное рабочее давление | 16 бар |
| Теплоноситель | Вода или незамерзающая смесь |
| Длина нагревателя L | 484 мм |
| Масса | 16,3 кг |
Габаритные размеры
| W, мм | H, мм | W1, мм | H1, мм | W2, мм | H2, мм | L, мм | Вес, кг |
|---|---|---|---|---|---|---|---|
| 1000 | 500 | 1020 | 520 | 1040 | 540 | 484 | 16,3 |
W и H — размеры воздушного канала; W1, H1, W2, H2 — габаритные и установочные размеры корпуса.
Аэродинамические и тепловые характеристики
Расчёт выполнен для нагревателя с шагом ламелей 2,1 мм, при параметрах воды 90/70 °C. Значения зависят от расхода воздуха и температуры воздуха на входе.
| Расход воздуха, м³/ч | Температура воздуха на входе −10 °C | Температура воздуха на входе −20 °C | Температура воздуха на входе −30 °C | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ΔP воздуха, Па | Расход воды, м³/ч | Мощность, кВт | t на выходе, °C | ΔP воздуха, Па | Расход воды, м³/ч | Мощность, кВт | t на выходе, °C | ΔP воздуха, Па | Расход воды, м³/ч | Мощность, кВт | t на выходе, °C | |
| 2 000 | 8 | 5,23 | 1,98 | 46 | 58 | 6,35 | 2,20 | 51 | 56 | 7,55 | 2,41 | 57 |
| 4 000 | 29 | 12,76 | 3,17 | 74 | 45 | 14,92 | 3,53 | 83 | 41 | 17,81 | 3,59 | 91 |
| 6 000 | 60 | 19,47 | 4,10 | 96 | 37 | 23,70 | 4,57 | 107 | 33 | 28,29 | 5,54 | 118 |
| 8 000 | 101 | 26,55 | 4,86 | 114 | 32 | 32,40 | 5,44 | 127 | 27 | 38,77 | 6,01 | 140 |
ΔP воздуха — потери давления по воздушной стороне. Значения мощности указаны в кВт, температура воздуха на выходе — в °C. В исходных таблицах серым цветом обозначаются режимы с низкой скоростью воздуха в глубоких каналах и режимы, при которых не рекомендуется гидравлическое сопротивление более 30 кПа.
Конструкция и материалы
- Корпус из оцинкованной стали толщиной не менее 1,0 мм с фланцевыми соединениями.
- Медно-алюминиевый теплообменник с механически расширенными трубками.
- Шаг оребрения теплообменника — 2,1 мм.
- Паяная часть содержит 2% серебра.
- Стальной коллектор с защитным покрытием, наружная резьба — 1″.
- Открытая сторона теплообменника защищена стальным экраном.
- Предусмотрено регулирование производительности.
- Дополнительно может использоваться смесительный узел MST.
Монтаж и защита от замерзания
Нагреватель устанавливается внутри помещения непосредственно в прямоугольный вентиляционный канал.
Расстояние до другого оборудования и узлов вентиляционной системы должно быть не менее диагонального размера нагревателя. Коллектор рекомендуется ориентировать вниз для обеспечения отвода воздуха из коллектора.
Воздухоотводчик следует устанавливать в верхней части коллектора. Неиспользуемые патрубки необходимо закрывать резьбовыми заглушками.
Перед нагревателем рекомендуется установить воздушный фильтр. Возможна обвязка с двухходовым или трёхходовым регулирующим клапаном, циркуляционным насосом, балансировочным вентилем, обратным клапаном и воздухоотводчиком.
Схемы электрических соединений и обвязки
Для нагревателя применяются схемы обвязки с двухходовым или трёхходовым регулирующим клапаном.
Пример заказа
