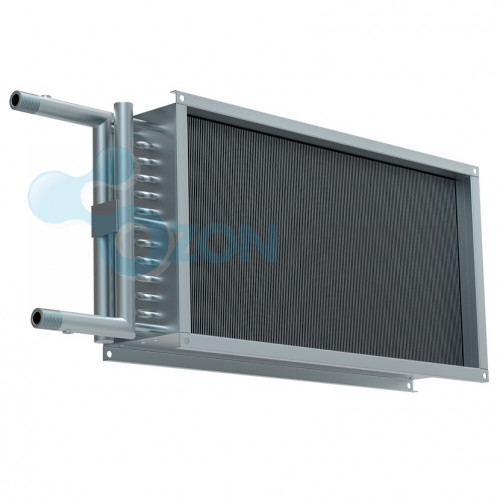

Shuft WHR 700x400-3 водяной нагреватель для прямоугольного канала предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.

Дополнительные услуги:

Выезд инженера до МКАД (+7 499 ₽)

Выезд инженера за МКАД 1 км (+99 ₽)

Характеристики

кВт, нагрев:

101.3 кВт

Расх. возд. м³/ч:

4500 м³

Ширина (B):

700 мм

Высота (А):

400 мм

Расх. воды, л/ч:

4320

t°С вх. / вых. воды:

70 — 90

Смотреть все

Категории

Shuft серии WHR Водяные воздухонагреватели, Вентиляция, Калориферы, теплообменники и нагреватели, Нагреватели водяные прямоугольные, Shuft воздухонагреватели и охладители, Воздухонагреватели Shuft водяные

Тэги

Калориферы водяные Нагреватели канальные водяные Нагреватели канальные Shuft Нагреватели канальные прямоугольные

Артикул: 17191

Наличие уточняйте - шт

322балла

Количество бонусов которые вы получите при покупке данного товара

32 248,58 ₽

47 320 ₽

- 31%

Экономия 15 071,42 ₽

Мощность, кВт

140.00 184.00 8.70 18.00 24.30 39.10 58.90 11.90 29.20 35.90 48.20 50.50 68.50 79.80 77.10

101.30

111.80 147.10 139.06 99.22

Количество:

Заказать через:

Заказ по телефону:+7 (495) 999-16-92

Описание

SHUFT WHR 700x400-3 — водяной канальный нагреватель

Главная / Вентиляция / Канальные нагреватели / WHR 700x400-3

SHUFT WHR 700x400-3 — водяной канальный нагреватель

Трёхрядный водяной нагреватель для прямоугольного вентиляционного канала 700×400 мм

Водяной нагреватель 3 ряда теплообменника Канал 700×400 мм Шаг ламелей 2,1 мм Вода 90/70 °C Для приточной вентиляции

Краткое описание

SHUFT WHR 700x400-3 — водяной канальный нагреватель с трёхрядным теплообменником для систем приточной вентиляции и воздушного отопления.

Оборудование предназначено для нагрева воздуха в жилых, общественных и производственных помещениях. Нагреватель устанавливается непосредственно в прямоугольный вентиляционный канал сечением 700×400 мм.

Область применения: приточные вентиляционные установки, системы воздушного отопления и вентиляционные сети с водяным или незамерзающим теплоносителем.

Обозначение модели

WHR 700 × 400 - 3

Обозначение	Расшифровка
WHR	Водяной нагреватель SHUFT для прямоугольных каналов
700×400	Номинальное сечение воздушного канала, мм
3	Количество рядов теплообменника

Основные характеристики

Параметр	Значение
Тип	Водяной канальный нагреватель
Модель	WHR 700×400-3
Сечение канала	700×400 мм
Количество рядов	3
Шаг оребрения	2,1 мм
Рабочие параметры воды	90/70 °C
Мощность нагрева	38,0–101,3 кВт в зависимости от режима работы.
Расход воздуха	1 500–4 500 м³/ч
Максимальная температура входящей воды	150 °C
Максимальное рабочее давление	16 бар
Теплоноситель	Вода или незамерзающая смесь
Длина нагревателя L	384 мм
Масса	13,2 кг

Габаритные размеры

Габаритный чертёж SHUFT WHR 700x400-3 — Габаритный чертёж водяного нагревателя SHUFT WHR

W, мм	H, мм	W1, мм	H1, мм	W2, мм	H2, мм	L, мм	Вес, кг
700	400	720	420	740	440	384	13,2

W и H — размеры воздушного канала; W1 и H1 — наружные размеры корпуса; W2 и H2 — габаритные размеры фланцев; L — длина нагревателя.

Аэродинамические и тепловые характеристики

Расчёт выполнен для нагревателя с шагом ламелей 2,1 мм при параметрах воды 90/70 °C и влажности воздуха 80%.

Расход воздуха, м³/ч	Температура воздуха на входе −10 °C				Температура воздуха на входе −20 °C				Температура воздуха на входе −30 °C
Расход воздуха, м³/ч	Падение давления на нагревателе, Па	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C	Падение давления на нагревателе, Па	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C	Падение давления на нагревателе, Па	Расход воды, м³/ч	Мощность, кВт	Температура воздуха на выходе, °C
1 500	21	2,31	38,0	64,6	2,80	1,80	42,2	63,1	3,34	1,98	46,5	61,5
2 500	53	4,54	55,2	55,1	5,53	2,63	61,5	52,6	6,60	2,92	67,9	50,1
3 500	98	6,88	69,5	48,6	8,39	3,31	77,6	45,4	10,04	3,67	85,8	42,3
4 500	156	9,27	82,0	43,8	11,33	3,92	91,7	40,1	13,57	4,32	101,3	36,4

Рабочие параметры: вода 90/70 °C; влажность воздуха 80%. Режимы с расходом воды менее 0,5 м³/ч не рекомендуются.

Конструкция и материалы

Корпус из оцинкованной стали с фланцевыми соединениями.
Медно-алюминиевый теплообменник с механически расширенными трубками.
Трёхрядная конструкция теплообменника обеспечивает высокую теплопередачу.
Шаг оребрения теплообменника — 2,1 мм.
Стальной коллектор с защитным покрытием.
Открытая сторона теплообменника защищена стальным экраном.
Предусмотрена возможность регулирования производительности.

Монтаж и защита от замерзания

Нагреватель устанавливается внутри помещения непосредственно в прямоугольный вентиляционный канал сечением 700×400 мм.

Перед нагревателем рекомендуется установить воздушный фильтр. Обвязка выполняется с двухходовым или трёхходовым регулирующим клапаном, циркуляционным насосом, балансировочным вентилем, обратным клапаном и воздухоотводчиком.

Важно: обязательна двухступенчатая защита от замерзания: контроль температуры воды и контроль температуры воздуха термостатом.

Схемы электрических соединений и обвязки

Для нагревателя применяются схемы обвязки с двухходовым или трёхходовым регулирующим клапаном.

Система обвязки может включать подающий и обратный трубопроводы, узел обвязки, регулирующий клапан, циркуляционный насос, запорные и балансировочные вентили, обратный клапан, воздухоотводчик и воздушный фильтр.

Рабочие параметры

Теплоноситель: вода 90/70 °C.

Влажность воздуха: 80%.

Шаг ламелей: 2,1 мм.

Количество рядов: 3.

Пример заказа

WHR 700×400-3 — водяной канальный нагреватель SHUFT для прямоугольного вентиляционного канала 700×400 мм, трёхрядный, с диапазоном расхода воздуха 1 500–4 500 м³/ч, мощностью 38,0–101,3 кВт, длиной 384 мм и массой 13,2 кг.
