Прямоугольные оцинкованные воздуховоды

Прямоугольное сечение позволяет рационально использовать пространство при прокладке вентиляционной сети — в том числе за подвесными потолками и в помещениях с ограниченной высотой. При одинаковой площади сечения прямоугольный короб занимает меньше высоты, чем круглый.

Такие изделия также называют вентиляционными коробами или прямоугольными трубами для вентиляции. В каталоге представлены прямые участки из оцинкованной стали различных размеров и длины. Воздуховоды подбирают с учётом ширины, высоты сечения, длины, толщины металла и параметров вентиляционной системы.

Прямые участки изготавливают из оцинкованной стали по ГОСТ 14918. Толщина металла составляет от 0,5 до 1,2 мм и подбирается в зависимости от размеров сечения, давления и назначения системы. Воздуховоды соединяются с фасонными элементами и комплектующими, образуя полноценную вентиляционную сеть.

Преимущества прямоугольных оцинкованных воздуховодов

• Рациональное использование пространства. Прямоугольные короба удобно прокладывать в помещениях с ограниченной высотой и размещать за подвесными потолками. При одинаковой площади сечения прямоугольный короб занимает меньше высоты, чем круглый.
• Защита от коррозии. Цинковое покрытие защищает стальную основу воздуховода от коррозии при эксплуатации в стандартных условиях вентиляции. Такие воздуховоды подходят для сухих и умеренных сред; для влажных и агрессивных сред (бассейны, пищевые производства, вытяжка с конденсатом) рекомендуется применять воздуховоды из нержавеющей стали или с дополнительным покрытием.
• Разные размеры сечения. Ширину и высоту воздуховода подбирают в соответствии с проектом, расчётным расходом воздуха и параметрами вентиляционной сети. Доступные сечения — от 100×100 до 2000×2000 мм с шагом 50 мм; нестандартные размеры изготавливаются по согласованным параметрам.
• Совместимость с фасонными элементами. Прямые участки соединяются с отводами, переходами, тройниками, врезками и другими элементами прямоугольной вентиляционной системы. Геометрия элементов и прямых участков согласована, что упрощает сборку трассы.
• Удобство монтажа. Для соединения прямоугольных воздуховодов применяют фланцевые системы или шинорейку в зависимости от размеров сечения и требований к герметичности. Фланцевые соединения обеспечивают повышенную герметичность, а шинорейка ускоряет сборку и снижает вес конструкции и трудоёмкость монтажа.
• Соответствие нормативным требованиям. Изделия изготавливаются с учётом требований СП 60.13330 и серии 5.904-1, что позволяет применять их в проектных системах вентиляции жилых, общественных и производственных зданий.

Как выбрать прямоугольный воздуховод

При выборе прямоугольного оцинкованного воздуховода необходимо учитывать ширину и высоту сечения, длину прямого участка, толщину металла и назначение вентиляционной системы. Размер короба должен соответствовать проектным параметрам и расчётному расходу воздуха.

Ширина и высота сечения подбираются по расчётному расходу воздуха и допустимой скорости в воздуховоде, а толщина металла — по размерам сечения и избыточному давлению в системе. Ориентировочно для стандартных систем вентиляции применяют сталь толщиной 0,5–0,7 мм, для воздуховодов большого сечения и систем с повышенным давлением — 0,9–1,2 мм. Точные значения толщины принимаются по проекту и действующим нормам.

Доступные размеры и характеристики указаны в карточках товаров. Типовая длина прямого участка — до 2500 мм, фактический максимум зависит от размеров сечения и толщины металла; при необходимости изготавливаются участки другой длины. Если требуется нестандартное сечение или другая длина прямого участка, возможность изготовления или поставки необходимо уточнить у специалиста.

При подборе также учитывают класс герметичности воздуховода. По герметичности различают классы A, B и C: чем выше класс, тем меньше допустимые утечки воздуха. Класс герметичности выбирают в зависимости от назначения системы и требований проекта, а фактическая герметичность зависит не только от изготовления, но и от качества монтажа и герметизации стыков.

Соединение прямоугольных воздуховодов

Прямоугольные вентиляционные короба соединяют между собой с помощью фланцевой системы или шинорейки. Способ соединения выбирают с учётом размеров воздуховода, требований к герметичности и особенностей проекта.

Фланцевое соединение

При фланцевом соединении соседние участки стягиваются через фланцы с использованием крепежа и уплотнительного материала. Между фланцами укладывают герметизирующую ленту или наносят герметик, затем стык стягивают болтовыми соединениями. Перед монтажом необходимо проверить плотность прилегания элементов и герметичность стыка по всему периметру.

Фланцевые соединения обеспечивают высокую герметичность и подходят для систем с повышенными требованиями к утечкам воздуха, а также для воздуховодов большого сечения, где соединение должно быть максимально жёстким.

Соединение на шинорейке

При соединении на шинорейке профиль устанавливается по периметру прямоугольного сечения. Для сборки используются угловые элементы и стягивающие замки. Особое внимание уделяют герметизации углов и мест соединения отдельных участков.

Соединение на шинорейке не требует фланцев, снижает вес конструкции и трудоёмкость монтажа, ускоряет сборку и подходит для систем с умеренными требованиями к герметичности. Для повышения герметичности стык дополнительно обрабатывают герметиком.

Монтаж, крепление и изоляция

Прямоугольные воздуховоды крепят к строительным конструкциям с помощью подвесов, траверс и хомутов. Шаг опор и тип крепления зависят от размеров сечения, толщины металла и массы участка, а также от требований проекта и действующих норм. Крепления должны обеспечивать жёсткость трассы и исключать провисание и вибрацию.

Для повышения тепло- и звукоизоляции воздуховоды могут дополнительно утепляться: это снижает теплопотери, риск образования конденсата и уровень шума от потока воздуха. Для жилых и общественных объектов со специальными требованиями (дымоудаление, огнестойкость) применяются решения в соответствии с СП 7.13130 и заданием проекта.

Фасонные элементы для прямоугольных коробов

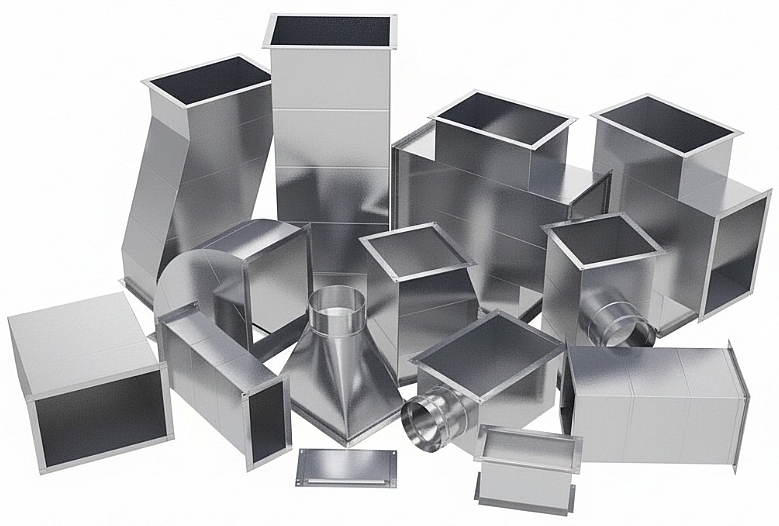

Для сборки полноценной вентиляционной сети могут потребоваться фасонные элементы — отводы, переходы, тройники и врезки — а также комплектующие: дроссель-клапаны, заглушки и фланцы. Эти изделия представлены в соответствующих подкатегориях прямоугольных оцинкованных фасонных элементов.

Фасонные элементы изготавливаются из оцинкованной стали той же толщины, что и прямые участки, что обеспечивает равную прочность и долговечность всей трассы. Размеры фасонных элементов согласованы с размерами прямых участков.

При подборе воздуховода важно учитывать совместимость с другими элементами системы, размеры сечения и способ соединения. Если вы не уверены в выборе прямоугольного короба или необходимых комплектующих, обратитесь к специалисту за консультацией.

Заказать прямоугольные оцинкованные воздуховоды

В каталоге OZONAIR можно подобрать прямые участки прямоугольного сечения, переходы, отводы, тройники, врезки и другие комплектующие для монтажа системы воздухообмена.

Складские позиции доступны к заказу без ожидания производства. Продукция нестандартных размеров изготавливается по согласованным параметрам и технической документации. Срок изготовления нестандартных изделий уточняется индивидуально и зависит от размеров, толщины металла и объёма заказа.

Оставить заявку можно по телефону или через форму на сайте. Доставка товаров выполняется в регионы Российской Федерации. По запросу предоставляются сертификаты соответствия и информация о гарантии на продукцию.
