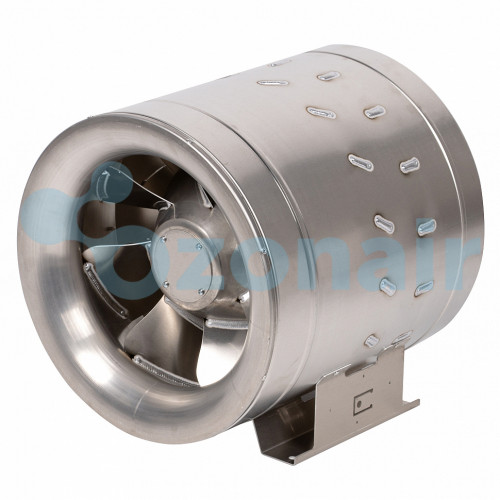

Shuft CMFE 355 — канальный энергосберегающий вентилятор
Краткое описание
Shuft CMFE 355 — энергосберегающий канальный вентилятор для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.
Вентилятор оснащён высокоэффективным диагональным мотор-колесом со спрямляющим механизмом. Конструкция обеспечивает высокий КПД и низкое энергопотребление. Двигатель отделён от воздушного потока и защищён встроенными термоконтактами.
Обозначение модели
| Обозначение | Расшифровка |
|---|---|
| CMF | Канальный вентилятор серии CMF |
| E | Электропитание 230 В, 50 Гц, однофазное |
| 355 | Номинальный диаметр воздушного канала, мм |
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Бренд | Shuft |
| Серия | CMF |
| Модель | CMFE 355 |
| Тип | Канальный вентилятор для круглых воздуховодов |
| Диаметр воздуховода | 355 мм; фактический присоединительный диаметр 354 мм |
| Максимальный расход воздуха | 4960 м³/ч |
| Максимальное давление | 906 Па |
| Электропитание | 230 В, 50 Гц, 1 фаза |
| Мощность двигателя | 50 Вт |
| Рабочий ток | 0,96 / 5,4 А |
| Частота вращения | 2830 об/мин |
| Степень защиты | IPX4 |
| Защита клеммной колодки | IP44 |
| Класс изоляции двигателя | F |
| Максимальная температура воздуха | +45 °C |
| Минимальная температура воздуха | −25 °C |
| Габаритная длина | 396 мм |
| Масса | 17,3 кг |
| Гарантия | 12 месяцев |
Конструкция и особенности
- повышенный КПД и низкое энергопотребление;

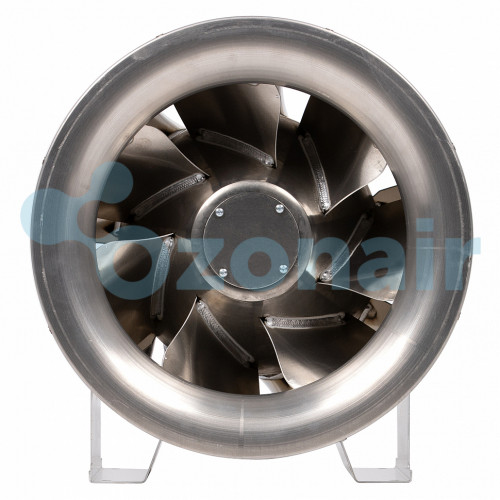

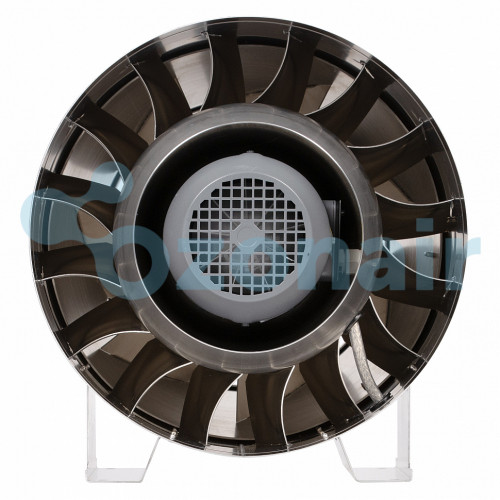

- диагональное мотор-колесо со спрямляющим механизмом;

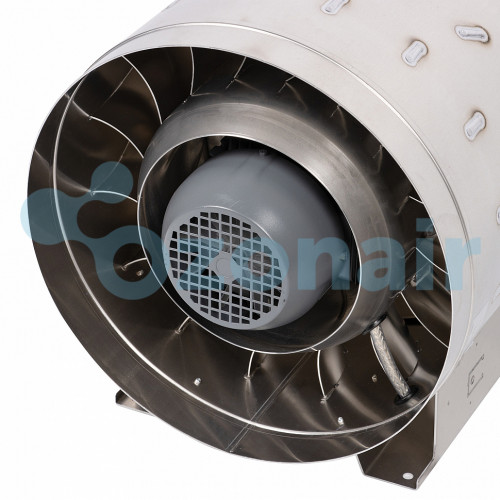

- двигатель отделён от воздушного потока;
- встроенные термоконтакты;
- шариковые подшипники, не требующие обслуживания;

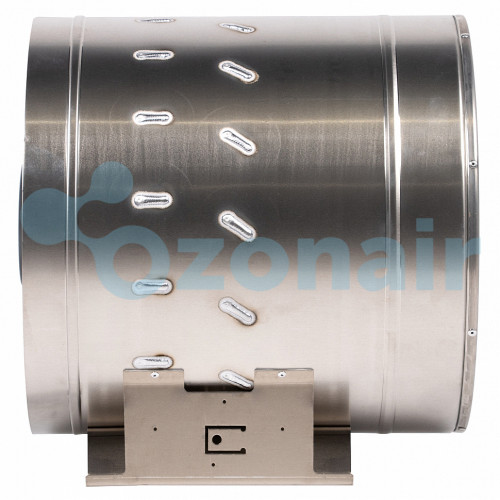

- устойчивая опора на корпусе для монтажа;
- корпус из оцинкованной стали;
- поставка в готовом к подключению состоянии.
Регулирование скорости
Скорость вращения и производительность CMFE 355 регулируются в диапазоне 0–100 % изменением частоты питания. Для управления применяются совместимые частотные регуляторы.
Монтаж и эксплуатация
Вентилятор может устанавливаться в любом положении при соблюдении направления потока воздуха, указанного стрелкой на корпусе. Необходимо предусмотреть доступ к вентилятору для осмотра и обслуживания.
Не допускается монтаж:
- в помещениях с тяжёлой пылью, мукой и аналогичными загрязнениями;
- во взрывоопасных и пожароопасных помещениях;
- при температуре перемещаемого воздуха ниже −25 °C или выше +45 °C.
Рекомендуемые принадлежности
| Элемент системы | Назначение | Примеры принадлежностей |
|---|---|---|
| Гибкая вставка | Снижение передачи вибраций | FCC, FCG, FKC, гибкие вставки FKg |
| Шумоглушитель | Снижение уровня шума | SCI, SONODFA-S, SR, SRi, SRP |
| Заслонка | Перекрытие или регулирование потока | DCGA, DCA, RSK с приводом |
| Система управления | Регулирование производительности | SRE-2,5, SRE-E-T, частотные преобразователи VLT |
| Фильтр | Очистка воздуха | FGC, FBR |
Пример заказа
