Shuft CMFD 400 — канальный энергосберегающий вентилятор
Краткое описание

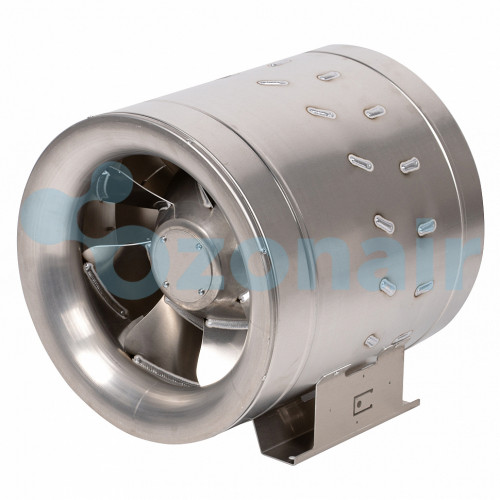

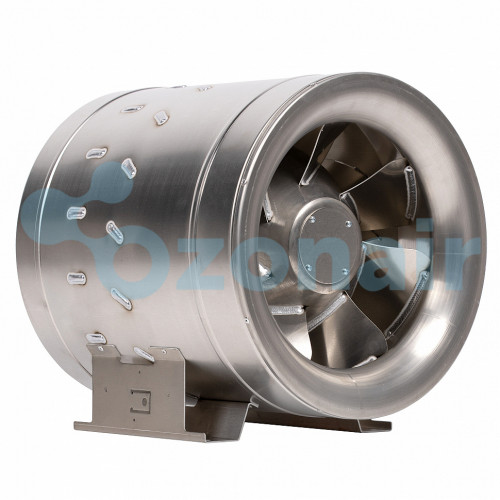

Shuft CMFD 400 — энергосберегающий канальный вентилятор для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных и производственных помещений.

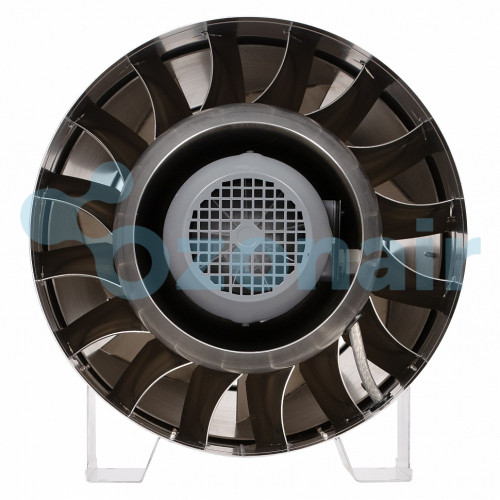

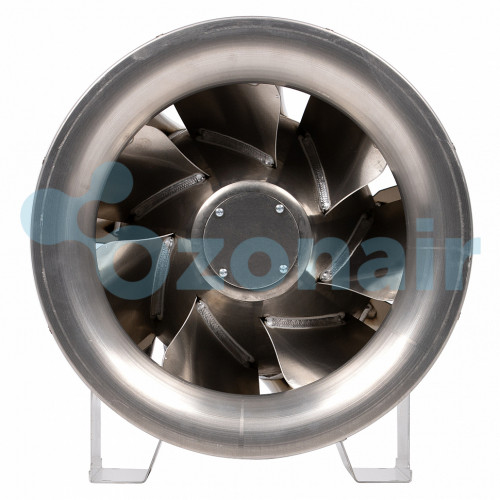

Вентилятор оснащён высокоэффективным диагональным мотор-колесом со спрямляющим механизмом. Трёхфазный двигатель отделён от воздушного потока, оборудован встроенными термоконтактами, а корпус выполнен из алюминия.
Обозначение модели
| Обозначение | Расшифровка |
|---|---|
| CMF | Канальный вентилятор серии CMF |
| D | Электропитание 400 В, 50 Гц, трёхфазное |
| 400 | Номинальный диаметр воздушного канала, мм |
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Бренд | Shuft |
| Серия | CMF |
| Модель | CMFD 400 |
| Тип | Канальный вентилятор для круглых воздуховодов |
| Диаметр воздуховода | 400 мм; фактический присоединительный диаметр 404 мм |
| Максимальный расход воздуха | 3994 м³/ч |
| Максимальное давление | 442 Па |
| Электропитание | 400 В, 50 Гц, 3 фазы |
| Рабочий ток | 0,57 / 1,35 А |
| Частота вращения | 1428 об/мин |
| Степень защиты | IPX4 |
| Защита клеммной колодки | IP44 |
| Класс изоляции двигателя | F |
| Максимальная температура воздуха | +70 °C |
| Минимальная температура воздуха | −25 °C |
| Габаритная длина | 420 мм |
| Масса | 14,2 кг |
| Гарантия | 12 месяцев |
Конструкция и особенности
- повышенный КПД и низкое энергопотребление;
- диагональное мотор-колесо со спрямляющим механизмом;

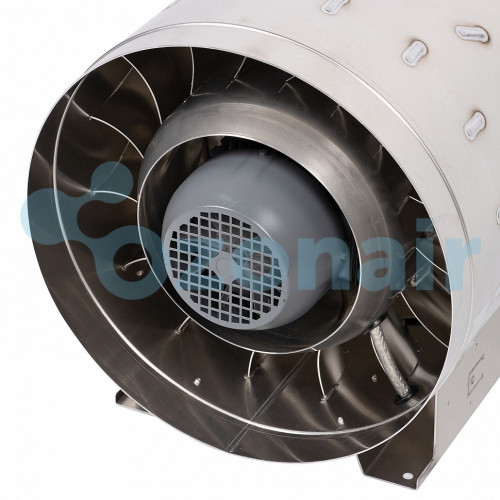

- трёхфазный двигатель отделён от воздушного потока;
- встроенные термоконтакты;
- необслуживаемые шариковые подшипники;

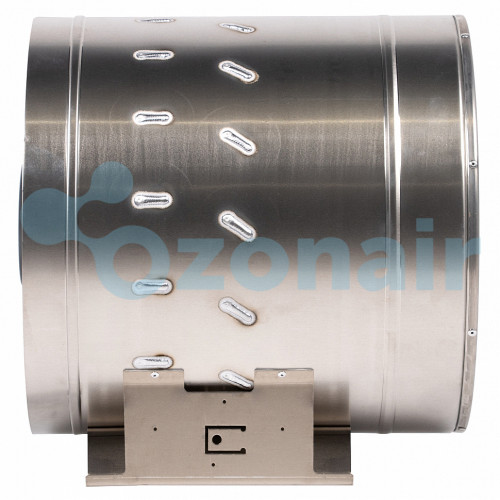

- устойчивая опора на корпусе для монтажа;
- корпус из алюминия;
- поставка в готовом к подключению состоянии.
Регулирование скорости
Скорость вращения и производительность CMFD 400 регулируются в диапазоне 0–100 % изменением частоты питания с помощью совместимого частотного преобразователя.
Монтаж и эксплуатация
Вентилятор можно устанавливать в любом положении при соблюдении направления потока воздуха, указанного стрелкой на корпусе. Необходимо предусмотреть доступ к оборудованию для осмотра и обслуживания.
Не допускается монтаж:
- в помещениях с тяжёлой пылью, мукой и подобными загрязнениями;
- во взрывоопасных и пожароопасных помещениях;
- при температуре перемещаемого воздуха ниже −25 °C или выше +70 °C.
Рекомендуемые принадлежности
| Элемент системы | Назначение | Примеры принадлежностей |
|---|---|---|
| Гибкая вставка | Снижение передачи вибраций | FCC, FCG, FKC, гибкие вставки FKg |
| Шумоглушитель | Снижение уровня шума | SCI, SONODFA-S, SR, SRi, SRP |
| Заслонка | Перекрытие или регулирование потока | DCGA, DCA, RSK с приводом |
| Система управления | Регулирование производительности | SRE-2,5, SRE-E-T, частотные преобразователи VLT |
| Фильтр | Очистка воздуха | FGC, FBR |
Пример заказа
