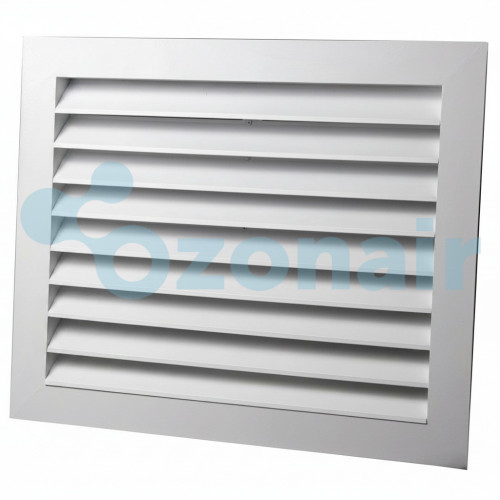

Арктос АРН-С 400x400 RAL9003 наружная решетка

Name: Арктос АРН-С 400x400 RAL9003 наружная решетка
Brand: Арктос
SKU: 275206

Оставить отзыв

- Срок поставки: 2-3 недели -

Арктос АРН-С 400x400 RAL9003 наружная решетка

Бренд:

Арктос

Арктос АРН-С 400x400 RAL9003 — наружная прямоугольная решетка для вентиляции, препятствующая проникновению осадков и защищающая от листвы, птиц и грызунов с сеткой Кж.с. = 0,9. Изготавливается из алюминия, окрашивается порошковым методом в белый RAL 9016 или любой другой цвет по каталогу. Размеры от 150x150 мм до 2000x1950 мм, шаг — 50 мм. Монтаж — самонарезающими винтами.

Дополнительные услуги:

Монтаж изделия (+1 999 ₽)

Выезд инженера до МКАД (+7 499 ₽)

Выезд инженера за МКАД 1 км (+99 ₽)

Характеристики

Ширина (B):

400 мм

Высота (А):

400 мм

Тип.:

Наружная

Рег. расх. возд.:

Нет

Цвет.:

RAL9003, Сигнальный белый

Материал:

Алюминий

Смотреть все

Категории

Арктос АРН наружные решетки, Вентиляция, Вентиляционные решетки, Решетки настенные однорядные вентиляционные, Решетки наружные, фасадные вентиляционные, Решетки вентиляционные Арктос

Тэги

Решетки наружные Вентиляционные решетки Арктос Решетки однорядные настенные Решетки вентиляционные алюминиевые Вентиляционные решетки Арктос серии АРН

Артикул: 275206

Наличие уточняйте - шт

51балл

Количество бонусов которые вы получите при покупке данного товара

5 109,79 ₽

6 083,08 ₽

- 15%

Экономия 973,29 ₽

Количество:

Заказать через:

Заказ по телефону:+7 (495) 999-16-92

Описание

Арктос АРН-С 400×400 — наружная прямоугольная решетка

Наружные решетки серии АРН для забора свежего и удаления загрязненного воздуха.

Посадочный размер

400 × 400 мм

ширина × высота

Производительность

1000 м³/ч

при LwA=25 дБ(А)

Материал / окраска

Алюминий

порошковое напыление, RAL 9003

Живое сечение Fж.с

0,069 м²

F0 = 0,152 м²

Что это такое

Наружные решетки серии АРН предназначены для двух задач: забор свежего воздуха с улицы и удаление загрязненного воздуха из здания.

Конструкция представляет собой прямоугольную раму с установленными в нее неподвижными жалюзи. Особая форма ламелей препятствует проникновению атмосферных осадков внутрь здания.

Что означает маркировка АРН-С 400×400

АРН — серия решетки, модификация С — наличие защитной сетки от листвы, птиц и грызунов.
400 — ширина посадочного размера решетки.
400 — высота посадочного размера решетки.

Первое число всегда обозначает ширину, второе — высоту.

Особенности конструкции

Монтаж в стену выполняется самонарезающими винтами — просто и надежно.
Модификация АРН-С оснащается защитной сеткой от листвы, птиц и грызунов. Коэффициент живого сечения Кжс = 0,9.
Диапазон размеров: от 150×150 мм до 2000×1950 мм. Стандартный шаг изготовления — 50 мм.
Материал: алюминий.
Окраска: порошковое напыление, белый цвет RAL 9003.
По индивидуальному заказу — любой цвет по каталогу RAL или текстурирование (см. Приложение).

Система обозначений

Пример заказа: решетка размером 400×400 цвета RAL 9003 с защитной сеткой:

АРН-С 400×400

Конструктивная схема решеток АРН

Данные для подбора

Режим выброса воздуха

Режим воздухозабора

Аэродинамические и акустические характеристики

Режим выброса воздуха

Режим воздухозабора

Сводная таблица подбора по типоразмерам

Размер А×В, мм	F0, м²	Fж.с, м²	LwA=25 дБ(А)		LwA=35 дБ(А)		LwA=45 дБ(А)
Размер А×В, мм	F0, м²	Fж.с, м²	L0, м³/ч	∆Pпол, Па	L0, м³/ч	∆Pпол, Па	L0, м³/ч	∆Pпол, Па
Приток / Вытяжка
АРН 200×200	0,036	0,014	300	32/40	550	108/135	-	-
АРН 300×150	0,041	0,014	300	25/32	600	102/127	800	176/220
АРН 300×300	0,084	0,036	650	28/35	1100	79/99	1600	168/210
АРН 400×200	0,075	0,029	550	25/32	1000	83/104	1400	163/204
АРН 400×400	0,152	0,069	1000	20/25	1800	65/81	2700	146/182
АРН 500×250	0,118	0,049	800	21/27	1400	65/82	2000	133/166
АРН 500×300	0,143	0,061	950	21/26	1600	58/73	2600	154/193
АРН 500×500	0,240	0,112	1500	18/23	2700	59/73	4800	185/231
АРН 600×300	0,172	0,074	1100	19/24	2000	63/78	3200	161/201
АРН 600×350	0,201	0,089	1250	18/22	2400	66/83	3500	140/175
АРН 600×600	0,348	0,165	1800	12/15	3700	52/65	6400	157/196
АРН 700×400	0,270	0,122	1600	16/20	3000	57/72	5000	160/200
АРН 700×700	0,476	0,228	2500	13/16	5000	51/64	8000	131/163
АРН 800×500	0,388	0,180	2100	14/17	4100	52/65	6800	142/178
АРН 800×800	0,624	0,302	3000	11/13	5500	36/45	9000	96/120
АРН 900×900	0,792	0,385	3600	10/12	6800	34/43	12000	106/133
АРН 1000×500	0,486	0,226	2500	14/15	5000	49/61	8000	125/157
АРН 1000×1000	0,980	0,480	4000	8/10	8000	31/39	15000	108/136
АРН 1200×1200	1,410	0,684	5500	7/9	10500	26/32	20000	93/116

Характеристики

Ширина (B)

400 мм

Высота (А)

400 мм

Тип.

Наружная

Рег. расх. возд.

Нет

Цвет.

RAL9003, Сигнальный белый

Материал

Алюминий

Бренд

Арктос

Гарантия

1 год

Назначение.

В и К

Страна

Россия
