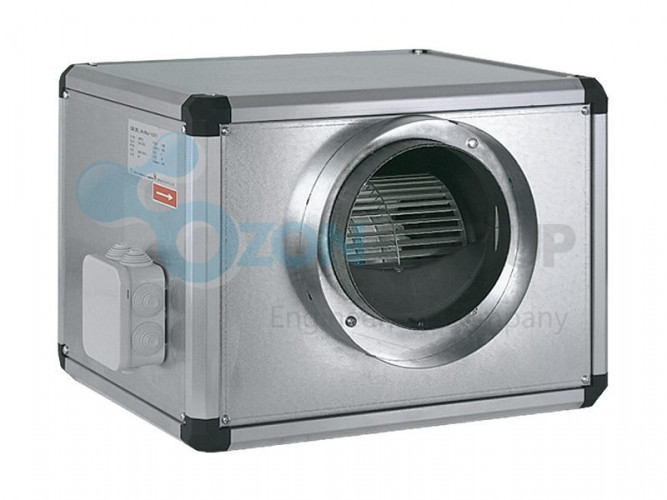

Wolter SDB 250M Вентилятор для круглых каналов

Канальные вентиляторы в шумоизолированном корпусе серии SDB используется в приточно-вытяжных системах вентиляции.

Специальная конструкция позволяет менять направление потока воздуха на 90°. Комплектуются данные вентиляторы 4-ёх скоростным двигателем, имеющий внешний ротор и рабочее колесо с лопатками из полиамида, загнутыми назад.

В оснащении двигателя предусмотрены встроенные термоконтакты с выводами, с помощью которых осуществляется подключение к внешнему защитному устройству. Корпус вентилятора серии SDB имеет алюминиевый каркас с пластиковыми углами, которые усилены стекловолокном, и съемные оцинкованные панели с двойными стенками, между которыми находится изолирующий материал, толщиной 20 мм.

Вентиляторы Wolter изготовлены с учетом всех последних технических достижений. Различные тесты материалов, функций и качества гарантируют Вам высокую производительность и долгий срок службы!

Условия эксплуатации

Канальные вентиляторы пригодны для перемещения:

- Чистого воздуха
- Слегка запыленного воздуха
- Низко агрессивных газов и паров
- Сред с максимально плотностью воздуха 1,3 кг/м3
- Нагнетаемых сред с температурой от -30 °C до + 40 °C (Если есть указание на типовой табличке, разрешается более высокие температуры сред)
- Сред с максимальной влажностью до 95% (следует избегать резкой смены между сухим и влажным воздухом)

Конструкция

Звукоизолированный вентилятор состоит из:

1) Корпус изготовлен из алюминия, панели изготовлены из оцинкованной листовой стали, соединения выполнены из прочного пластика.
2) Съёмная верхняя крышка. ( встроенный в корпусе вентилятор, радиальный двухстороннего всасывания)
3) Кронштейны для монтажа
4) Внешняя клеммная коробка
5) Разъем на входе трубопровода
6) Выпускной патрубок
Вентилятор подключен к внешней клеммной коробке (4).
Так как вентиляторы не являются реверсивными,следует обращать внимание на направление
воздушного потока.

Технические характеристики

Габаритные размеры

Уровень звукового давления на максимальной скорости вращения вентилятора
