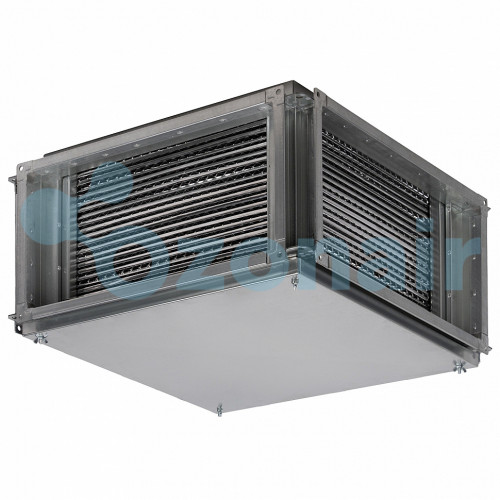

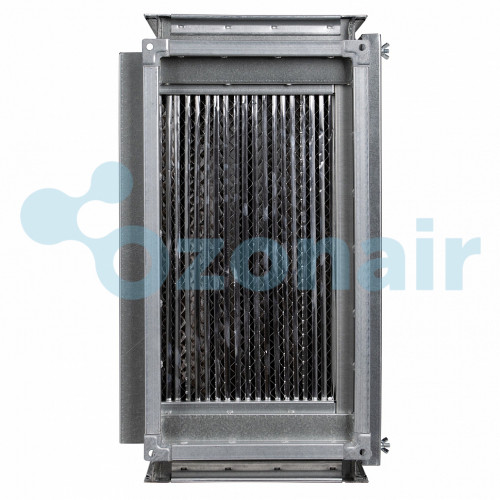

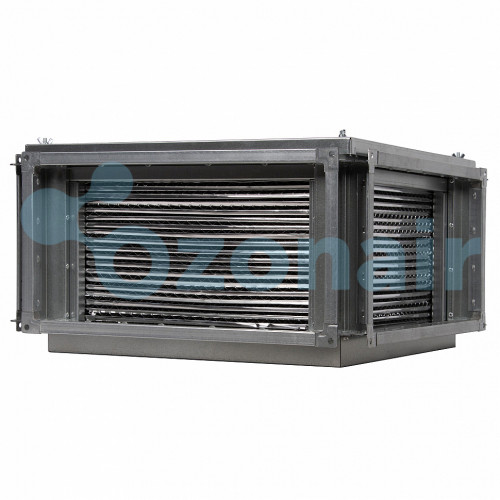

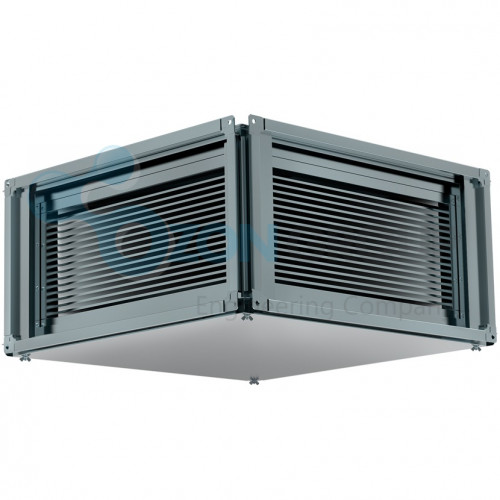

Shuft RHPr 800x500 рекуператор пластинчатый

Назначение

Перенос тепловой энергии между вытяжным и приточным каналами систем вентиляции при почти полном разделении воздушных потоков.

Применение

Жилые, общественные и производственные помещения. Нельзя применять оборудование в системах аспирации, для перемещения воздуха с агрессивными газами, «тяжелой» пылью, мукой, клеящими примесями и т.п., а также во взрыво- и пожароопасных помещениях.

Монтаж

Внутри помещения. В прямоугольные каналы с помощью отводов. В горизонтальных каналах на подвесах поддоном вниз для обеспечения отвода конденсата. Расстояние до решетки, отвода или другого вентустройства на выходе должно быть не менее 3 диагональных размеров сечения. Патрубок отвода конденсата рекомендуется смонтировать по центру поддона, а при больших скоростях воздуха — и дополнительно в нижней точке воздуховода на выбросе воздуха либо использовать каплеуловитель. При монтаже в вертикальных каналах патрубок в воздуховоде обязателен. Для сохранения эффективности рекуперации рекомендуется в обоих каналах использовать фильтры до рекуператора.

Конструкция и материалы

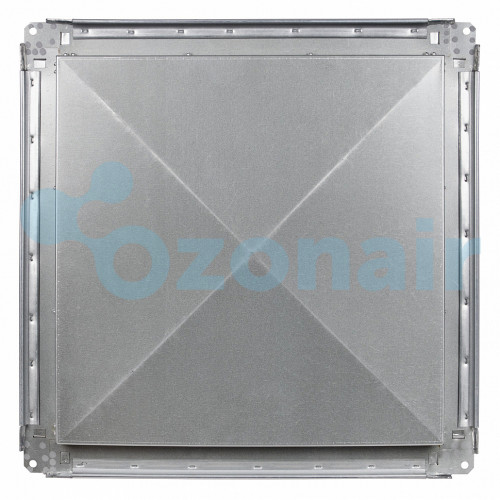

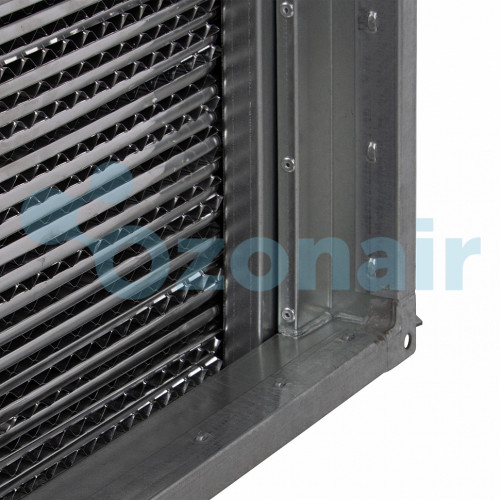

Корпус из оцинкованной стали не менее 0,7 мм с фланцевыми соединениями. Теплообменная кассета из алюминиевых пластин толщиной 0,2 мм специальной структуры и геометрии. Съемный дренажный поддон из оцинкованной стали. Патрубок G1/2" для отвода конденсата с крепежной гайкой (монтируется на месте).

Габариты

Преимущества

Энергоэффективное решение для канальных систем вентиляции — позволяет экономить на энергозатратах.

Конструктивные особенности теплообменной кассеты обеспечивают:

— оптимальные аэродинамические характеристики;

— высокую эффективность, КПД до 70%.
