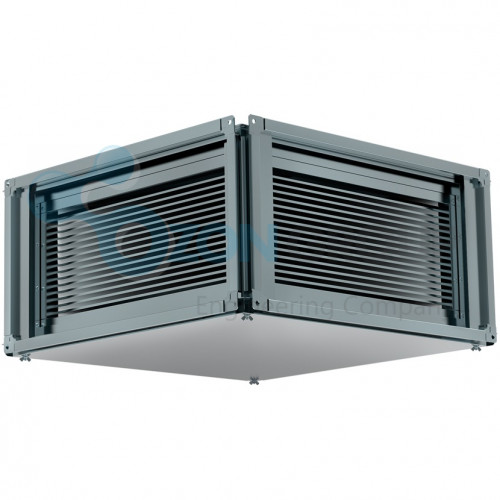

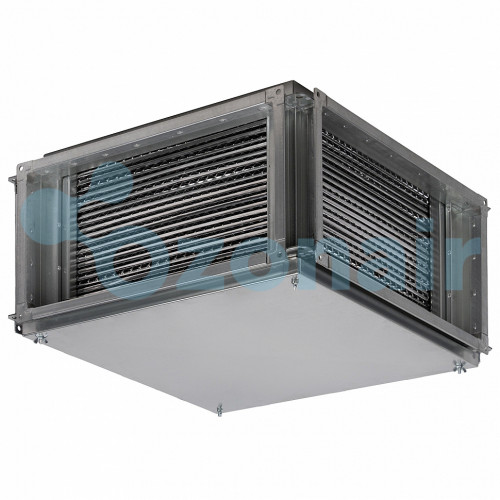

Shuft RHPr 700x400 рекуператор пластинчатый
Материал | Алюминий |
Тип. | Пластинчатый |
Бренд | Shuft |
Назначение. | Приточ.-вытяж. вентиляция |
Страна | Россия |
Shuft RHPr 700x400 рекуператор пластинчатый
Назначение
Перенос тепловой энергии между вытяжным и приточным каналами систем вентиляции при почти полном разделении воздушных потоков.
Применение
Жилые, общественные и производственные помещения. Нельзя применять оборудование в системах аспирации, для перемещения воздуха с агрессивными газами, «тяжелой» пылью, мукой, клеящими примесями и т.п., а также во взрыво- и пожароопасных помещениях.
Монтаж
Внутри помещения. В прямоугольные каналы с помощью отводов. В горизонтальных каналах на подвесах поддоном вниз для обеспечения отвода конденсата. Расстояние до решетки, отвода или другого вентустройства на выходе должно быть не менее 3 диагональных размеров сечения. Патрубок отвода конденсата рекомендуется смонтировать по центру поддона, а при больших скоростях воздуха — и дополнительно в нижней точке воздуховода на выбросе воздуха либо использовать каплеуловитель. При монтаже в вертикальных каналах патрубок в воздуховоде обязателен. Для сохранения эффективности рекуперации рекомендуется в обоих каналах использовать фильтры до рекуператора.
Конструкция и материалы

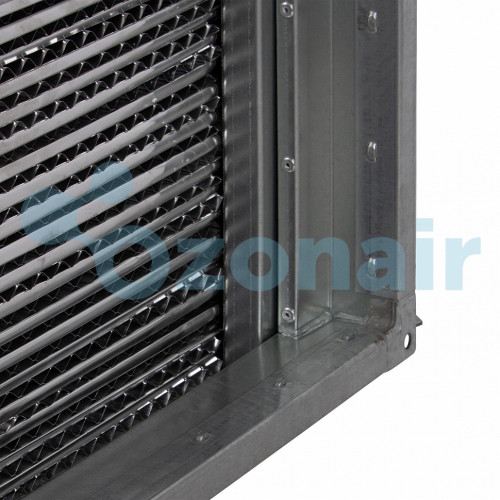

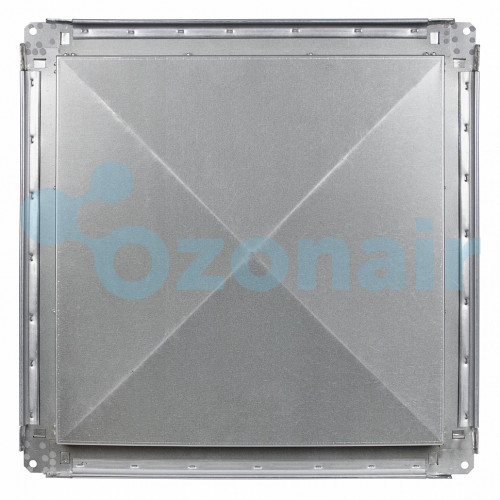

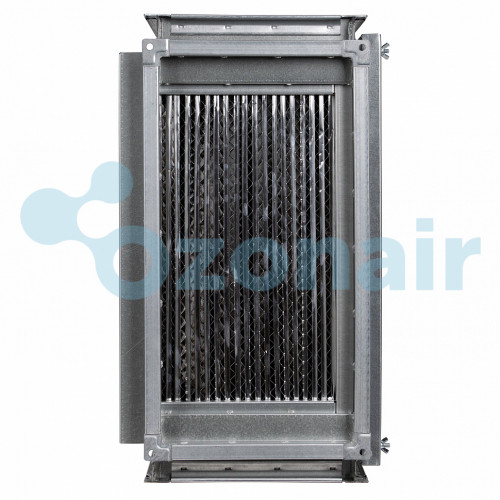

Корпус из оцинкованной стали не менее 0,7 мм с фланцевыми соединениями. Теплообменная кассета из алюминиевых пластин толщиной 0,2 мм специальной структуры и геометрии. Съемный дренажный поддон из оцинкованной стали. Патрубок G1/2" для отвода конденсата с крепежной гайкой (монтируется на месте).
Габариты
Преимущества
Энергоэффективное решение для канальных систем вентиляции — позволяет экономить на энергозатратах.
Конструктивные особенности теплообменной кассеты обеспечивают:
— оптимальные аэродинамические характеристики;
— высокую эффективность, КПД до 70%.
