Shuft AXW 4D500-S-G Вентилятор осевой

Двигатель с внешним ротором и встроенными термоконтактами. Рабочее колесо металлическое, установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания. Двигатель и клеммная коробка имеют степень защиты IP44. Для регулирования скорости однофазных моделей вентиляторов используются трансформаторные регуляторы (изменение напряжения). Для регулирования скорости трехфазных моделей рекомендуется использовать частотные преобразователи.

Исполнение вентилятора:

• AXW - серия вентилятора
• "350" Типоразмер рабочего колеса, мм
• 2, 4, 6, 8 - кол-во полюсов электродвигателя (от 2 до 8)
• E – 220(230)V/50 Hz (1 фаза)
• D – 380(400)V/50 Hz (3 фазы)
• S «Suction» (всасывание)
• B «Blowing» (нагнетание)
• G «grille» – на защитной решетке P «plate» – на монтажное панели с защитной решеткой
• T «tube» – в цилиндрическом корпусе
• F «flange» – на фланце

Технические характеристики

Рекомендуемый состав системы

Аэродинамические характеристики

Расшифровка обозначений

Схемы электрических соединений

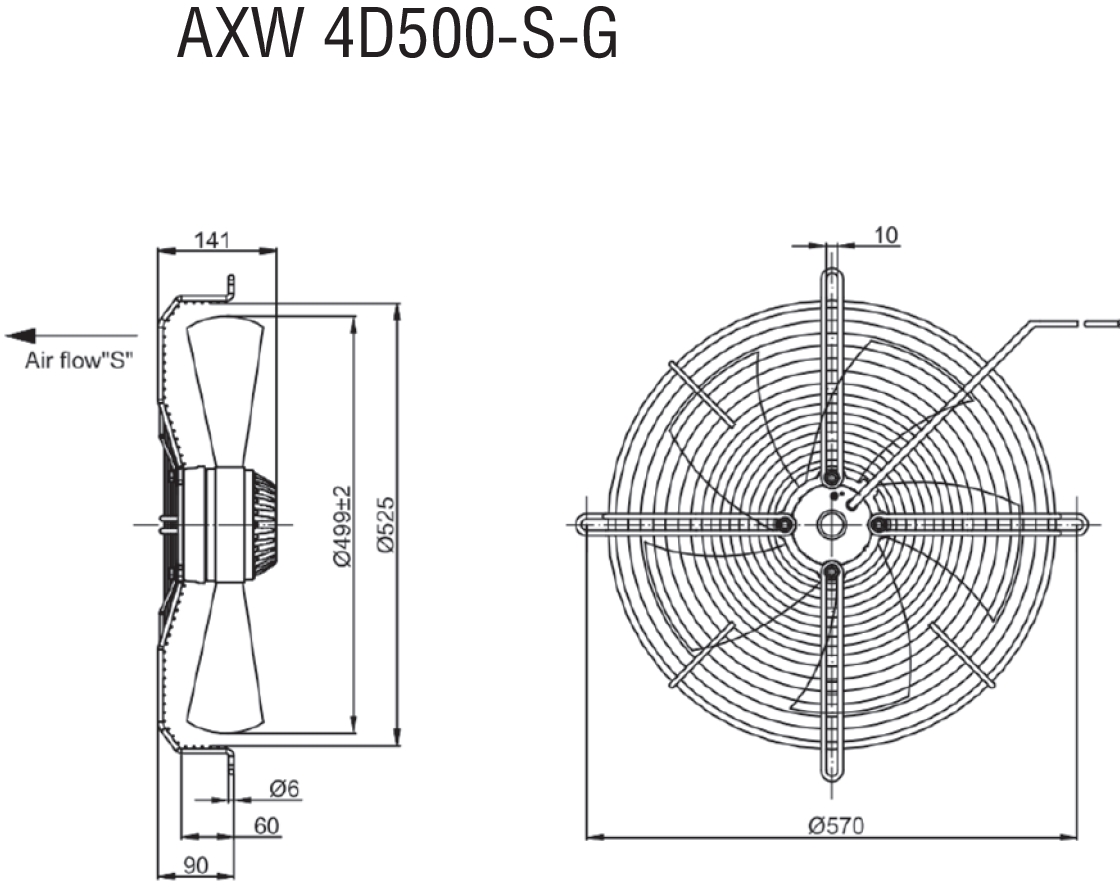

Габаритные размеры
