Systemair SAVE VSR 150/B приточно-вытяжная установка

Технические характеристики

SAVE VSR 150/B разработан для комфортной вентиляции небольших апартаментов площадью до 120 м².

Установка может монтироваться как на стене, так и под потолком. Изготовлена в тепло-звуко изолированном корпусе из сэндвич-панелей, окрашенных в белый цвет с лицевой стороны. Укомплектована встроенной и запрограммированной системой автоматики, энергоэффективным роторным теплообменником с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух, электрическим догревателем и фильтрами. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (SpecificFanPower), также как и специальный дизайн установки.

Воздуховод от кухонного зонта может быть подключён к установке, к обводному каналу. Вытяжной воздух от кухонного зонта минуя рекуператор удаляется вытяжным вентилятором установки.

Антивибрационные подпотолочные кронштейны и инспекционные панели с обеих сторон обеспечивают удобный монтаж и технической обслуживание. Установка автоматически переключается между нормальным режимом работы с рекуперацией тепла и летним режимом работы – без рекуперации.

Управление агрегатом может осуществляться с одной или нескольких СD-панелей управления. Программа «Мастер первого запуска» упрощает процесс запуска установки, предотвращает введение некорректных настроек. Символы и текст на дисплее отображают выбранные уставки; температуру приточного воздуха и скорость вентилятора. Параметры работы приточного и вытяжного вентиляторов задаются при первом запуске установки, но при необходимости могу быть изменены в настройках меню. Встроенная функция таймера автоматического изменения режимов работы между днем и ночью. Возможна установка таймера замены фильтров. Сигнал тревоги оповестит о возможных неисправностях.

CD панель управления имеет уровень пользователя для авторизованных сервисных центров и обслуживающего персонала. CD панель подключается посредством кабеля с коннектором с боковой стороны установки.

Установка имеет возможность управлять внешним водяным нагревателем или охладителем, поставляется со встроенным в корпусе датчиком влажности в вытяжном канале. Помимо этого, установка может работать по потребности по показаниям внешних датчиков (датчиков присутствия, CO2, RH), что обеспечивает наибольшую эффективность работы.

Установка оснащена фильтром приточного воздуха F7 и вытяжного G3. Опционально доступен фильтр приточного воздуха G3.

CD панель управления и кабель 6 м входят в стандартную комплектацию.

Большинство людей верит в качественный воздух у себя дома

В течение дня человек употребляет около 4 кг еды и напитков, и вдыхает около 25 000 литров (15 кг )воздуха ежедневно. 90% — это воздух внутри помещения. Несмотря на это, мы предъявляем более строгие требования к еде и напиткам, чем к воздуху, которым мы дышим. Но слишком часто воздух в наших домах еще хуже, чем воздух на улице. Исследования показывают,что в мегаполисах воздух в помещении в 2-10 раз загрязнённее (по данным «Агентства по охране окружающей среды»), чем на открытом воздухе. В свою очередь, это может привести к астме, аллергии и даже раку легких. Конструктив многих домов не может гарантировать здоровый климат внутри помещений. Довольно тревожно, что немногие жители понимают, насколько серьезна ситуация. Проще говоря, чтобы чувствовать себя хорошо, нам нужен свежий воздух.

Вентиляция для Вашего дома,которая экономит энергию

Вентиляция с рекуперацией тепла не только гарантирует комфортный воздухообмен в вашем доме, но и обеспечивает разумные инвестиции. Система позволяет снизить ваши расходы на отопление, заботится о Вас и окружающей среде, которая неизменно является нашим богатством.

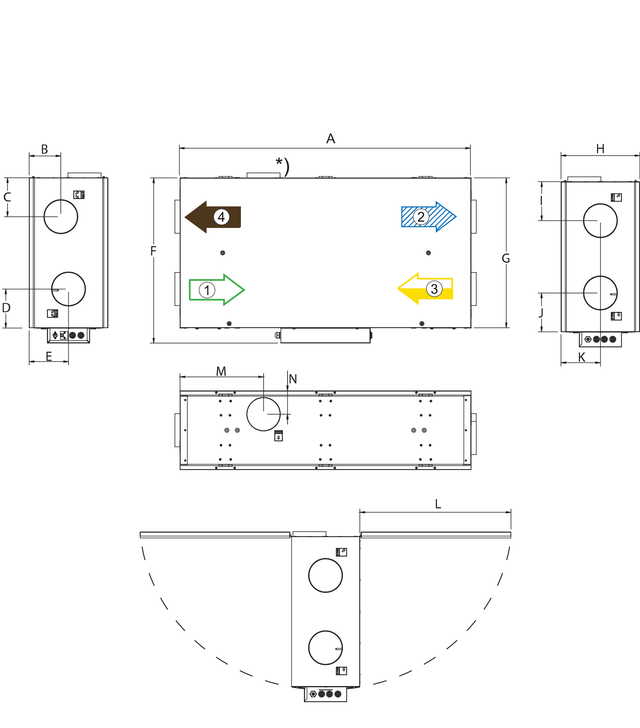

	A	B	C	D	E	F	G	H	I	J	K	L	M	N
VSR 150	1107,6	120,7	148	148	150	628	570	300	148	148	150	575	318	89

1	Outdoor air
2	Supply air
3	Extract air
4	Exhaust air

*) Подсоединение кухонного зонта

Диаметр воздуховода ø125 мм

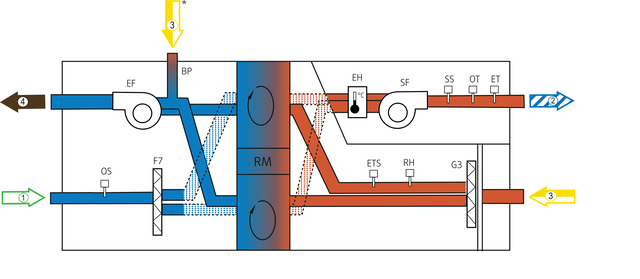

F7 =	Фильтр наружного воздуха
VR =	Роторный регенератор
EF =	Вытяжной вентилятор
G3 =	Фильтр вытяжного воздуха
G4 =	Фильтр вытяжной/приточный (только для агрегатов VTC)
ETS =	Датчик температуры вытяжного воздуха
SF =	Приточный вентилятор
EH =	Электрический нагреватель
SS =	Датчик температуры приточного воздуха
OT =	Термостат защиты от перегрева
ET =	Аварийный термостат
EHS =	Датчик температуры отработанного воздуха
OS =	Датчик температуры наружного воздуха
BP =	Байпас кухонного зонта
BD =	Байпас встроенного кухонного зонта
DB =	Клапан байпаса
RH =	Датчик относительной влажности
1 =	Наружный воздух
2 =	Приточный воздух
3 =	Вытяжной воздух
4 =	Отработанный воздух
