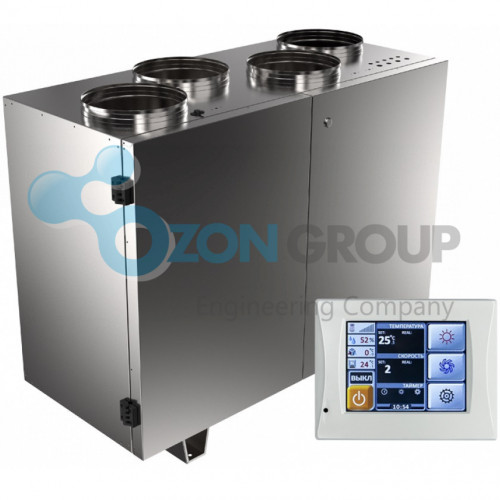

Компактная приточно-вытяжная установка с пластинчатым рекуператором SHUFT UniMAX-P 800VER-A

Предназначена для работы в помещениях небольших объемов: офисах, магазинах, квартирах и т.д. Установка изготавливается в компактном звуко-, теплоизолированном корпусе из оцинкованной стали. Оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотненными, не требующими обслуживания подшипниками, что увеличивает срок их службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами.

Технические характеристики

Габаритные размеры

Принципиальные схемы установок

PV — вентилятор приточного воздуха, IV — вентилятор вытяжного воздуха, PR — пластинчатый теплообменник, KE — электрический нагреватель, PE — подогреватель теплообменника, PF — фильтр для свежего воздуха,
IF — фильтр для вытяжного воздуха, TJ — датчик температуры приточного воздуха, DTJ100 — датчик температуры и влажности вытяжного воздуха: DR — датчик влажности, TA — датчик температуры, TE — датчик
температуры выбрасываемого воздуха, TL — датчик температуры свежего воздуха, M — привод заслонки байпаса (24 В~), P1 — дифференциальные датчики давления на фильтрах (поставляются отдельно),
P — дифференциальный датчик давления на рекуператоре (поставляется отдельно), KW — водяной нагреватель, MU — смесительный узел

PV — вентилятор приточного воздуха, IV — вентилятор вытяжного воздуха, PR — пластинчатый теплообменник, KE — электрический нагреватель, PE — подогреватель теплообменника, PF — фильтр для свежего воздуха,
IF — фильтр для вытяжного воздуха, TJ — датчик температуры приточного воздуха, DTJ100 — датчик температуры и влажности вытяжного воздуха: DR — датчик влажности, TA — датчик температуры, TE — датчик
температуры выбрасываемого воздуха, TL — датчик температуры свежего воздуха, M — привод заслонки байпаса (24 В~), P1 — дифференциальные датчики давления на фильтрах (поставляются отдельно),
P — дифференциальный датчик давления на рекуператоре (поставляется отдельно), KW — водяной нагреватель, MU — смесительный узел

Принадлежности

• Датчики загрязнения фильтров
• Летняя кассета
• Воздушные клапана
• Электроприводы
• Пульты дистанционного управления UNI и PRO

Работа в летнее время

Когда наружный воздух достаточно теплый, нет необходимости возврата тепла. Тогда рекуператор надо заменить на летнюю кассету, которая поставляется отдельно.

Аварийная сигнализация

Автоматика управления рекуператором имеет возможность фиксировать наружный аварийный сигнал (NC контакты). К ней можно подключить датчик загрязнения фильтров и пожарную сигнализацию.

Гарантия – 1 год.
