Ozonair FVK-99-500-9-M5/25 Фильтр воздушный карманный
Главная / Вентиляция / Фильтры для вентиляции / Фильтры карманные / FVK-99-500-9-M5/25
Описание

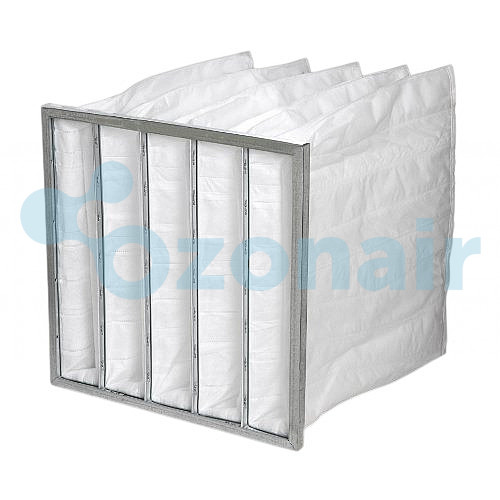

Карманный фильтр FVK-99-500-9-M5/25 применяется для очистки пыли наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования — в качестве второй ступени в многоступенчатых системах фильтрации или в роли основного фильтра в одноступенчатых системах.
Конструкция представляет собой рамку из оцинкованного профиля толщиной 25 мм с фильтрующим материалом из полиэстера, сформированным в 9 карманов. Размеры входных отверстий фиксируются с помощью спиц или внутренней ленты. В карманах применяются нитевые или сварные сепараторы, препятствующие их слипанию и чрезмерному разбуханию в процессе эксплуатации. При использовании нитевого сепаратора внутренние швы пропитывают специальным клеем для полной герметичности.
Класс очистки M5 (средняя очистка) обеспечивает эффективность фильтрации до 40–60 % и рассчитан на задержание средней и мелкой пыли, пыльцы и аэрозолей. Фильтры класса M5 устанавливаются после фильтров грубой очистки G3–G4 и служат эффективной защитой теплообменников, вентиляторов и последующих ступеней тонкой очистки. Габарит 892 × 892 мм с глубиной карманов 500 мм — крупноформатный типоразмер, применяемый в центральных приточных установках большой производительности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Фильтр воздушный карманный |
| Назначение | Очистка наружного и рециркуляционного воздуха |
| Класс фильтра | M5 (по ГОСТ Р ЕН 779-2014) |
| Ширина | 892 мм |
| Высота | 892 мм |
| Глубина карманов | 500 мм |
| Количество карманов | 9 шт. |
| Толщина рамки | 25 мм |
| Материал рамки | Оцинкованный профиль |
| Фильтрующий элемент | Полиэстер |
| Страна производства | Россия |
| Бренд | Ozonair |
Расшифровка номенклатуры: FVK-WH-L-NB-СС/F
| Обозначение | Наименование | Описание |
|---|---|---|
| FVK | Тип фильтра | FVK — фильтрующий материал из полиэстера/Meltblown (грубая/тонкая очистка) FVK-S — фильтрующий материал из полиэстера (средняя очистка) FVK-PF — фильтрующий материал из meltblown с предфильтром (тонкая очистка) FVK-GF — фильтрующий материал из стекловолокна |
| W | Ширина фильтра | Размер сторон, перпендикулярных боковой плоскости карманов, в мм |
| H | Высота фильтра | Размер сторон, параллельных боковой плоскости карманов, в мм |
| L | Глубина карманов | Глубина карманов, в мм |
| NB | Количество карманов | Количество карманов, в шт. |
| СС | Класс очистки | Класс очистки G3, G4, M5, M6, F7, F8, F9 по ГОСТ Р ЕН 779-2014 |
| F | Тип рамки | WF — проволочный каркас, 20/25 — толщина рамки 20/25 мм |
| 99 | Кодовое обозначение габаритов | Код типоразмера: ширина 892 мм, высота 892 мм |
| 500 | Глубина карманов | Глубина карманов 500 мм |
| 9 | Количество карманов | 9 карманов |
| M5 | Класс очистки | Класс M5 по ГОСТ Р ЕН 779-2014 (средняя очистка) |
| 25 | Толщина рамки | Толщина рамки 25 мм |
Кодировка типоразмеров и обозначения фильтров
Обозначение стандартного фильтра
Фильтр воздушный карманный средней очистки, из полиэстера, ширина 592 мм, высота 592 мм, глубина карманов 300 мм, количество карманов 6 шт., класс фильтра M5, толщина рамки 20 мм.
Обозначение размера (мм)
| Обозначение | Размер (мм) |
|---|---|
| 3 | 287 |
| 5 | 490 |
| 6 | 592 |
| 9 | 892 |
Стандартные габариты (ширина × высота, мм)
Группа 6x
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 63 | 592 | 287 |
| 65 | 592 | 490 |
| 66 | 592 | 592 |
| 69 | 592 | 892 |
| 93 | 892 | 287 |
| 95 | 892 | 490 |
| 96 | 892 | 592 |
| 99 | 892 | 892 |
Группа 3x / 5x
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 33 | 287 | 287 |
| 35 | 287 | 490 |
| 36 | 287 | 592 |
| 39 | 287 | 892 |
| 53 | 490 | 287 |
| 55 | 490 | 490 |
| 56 | 490 | 592 |
| 59 | 490 | 892 |
Группа 2x
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 23 | 200 | 287 |
| 25 | 200 | 490 |
| 26 | 200 | 592 |
| 29 | 200 | 892 |
| 32 | 490 | 200 |
| 52 | 490 | 200 |
| 62 | 592 | 200 |
Стандартные толщины рамок (мм)
Обозначение нестандартного фильтра
Фильтр воздушный карманный тонкой очистки, из Meltblown, ширина 700 мм, высота 500 мм, глубина карманов 400 мм, количество карманов 9 шт., класс фильтра F7, толщина рамки 25 мм.
Условия эксплуатации
- Температура воздуха от −40 до +70 °С.
- Не использовать в агрессивной среде.
- Замена по окончании срока эксплуатации или по сопротивлению, указанному в вентиляционной установке.
