Ozonair FVK-892-892-360-7-F7/25/U фильтр карманный
Главная / Вентиляция / Фильтры для вентиляции / Фильтры карманные / FVK-892-892-360-7-F7/25/U
Описание
Карманный фильтр FVK-892-892-360-7-F7/25/U применяется для очистки пыли наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования — в качестве фильтра первой ступени в многоступенчатых системах фильтрации или в роли основного фильтра в одноступенчатых системах.

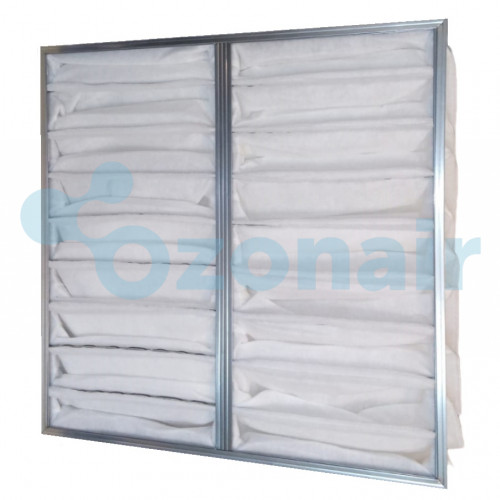

Конструкция представляет собой рамку из оцинкованного профиля толщиной 25 мм с фильтрующим материалом из полиэстера/Meltblown, сформированным в 7 карманов. Размеры входных отверстий фиксируются с помощью спиц или внутренней ленты. В карманах применяются нитевые или сварные сепараторы, препятствующие их слипанию и чрезмерному разбуханию в процессе эксплуатации.
Класс очистки F7 (тонкая очистка) обеспечивает высокую эффективность задержания мелкодисперсной пыли, включая частицы PM2.5, и применяется там, где к чистоте приточного воздуха предъявляются повышенные требования. Габарит 892 × 892 мм — максимальный стандартный типоразмер линейки, поэтому фильтр устанавливается в установках большой производительности.
Усиление рамки (/U)
Индекс /U в артикуле обозначает исполнение с усиленной рамкой — она предназначена для фильтров значительной площади, где штатная жёсткость профиля недостаточна. Усиливающий элемент препятствует деформации и «складыванию» конструкции при монтаже и в процессе эксплуатации под нагрузкой.
| Исполнение | Обозначение | Применение |
|---|---|---|
| Без усиления | без суффикса (например, F7/25) | Фильтры стандартных габаритов небольшой и средней площади |
| С усилением рамки | /U (например, F7/25/U) | Фильтры больших габаритов, работающие с высоким расходом воздуха |
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Фильтр воздушный карманный |
| Назначение | Очистка наружного и рециркуляционного воздуха |
| Класс фильтра | F7 (по ГОСТ Р ЕН 779-2014) |
| Ширина | 892 мм |
| Высота | 892 мм |
| Глубина карманов | 360 мм |
| Количество карманов | 7 шт. |
| Толщина рамки | 25 мм |
| Исполнение рамки | Усиленная (/U) |
| Материал рамки | Оцинкованный профиль |
| Фильтрующий элемент | Полиэстер / Meltblown |
| Страна производства | Россия |
| Бренд | Ozonair |
Расшифровка номенклатуры: FVK-W-H-L-NB-СС/F
| Обозначение | Наименование | Описание |
|---|---|---|
| FVK | Тип фильтра | FVK — фильтрующий материал из полиэстера/Meltblown (грубая/тонкая очистка) FVK-S — фильтрующий материал из полиэстера (средняя очистка) FVK-PF — фильтрующий материал из meltblown с предфильтром (тонкая очистка) FVK-GF — фильтрующий материал из стекловолокна |
| W | Ширина фильтра | Размер сторон, перпендикулярных боковой плоскости карманов, в мм |
| H | Высота фильтра | Размер сторон, параллельных боковой плоскости карманов, в мм |
| L | Глубина карманов | Глубина карманов, в мм |
| NB | Количество карманов | Количество карманов, в шт. |
| СС | Класс очистки | Класс очистки G3, G4, M5, M6, F7, F8, F9 по ГОСТ Р ЕН 779-2014 |
| F | Тип рамки | WF — проволочный каркас, 20/25 — толщина рамки 20/25 мм |
| 892-892 | Ширина × Высота | Прямое указание габаритов: 892 × 892 мм |
| 360 | Глубина карманов | Глубина карманов 360 мм |
| 7 | Количество карманов | 7 карманов |
| F7 | Класс очистки | Класс F7 по ГОСТ Р ЕН 779-2014 (тонкая очистка) |
| 25 | Толщина рамки | Толщина рамки 25 мм |
| /U | Усиление рамки | Исполнение с усиленной рамкой для фильтров больших габаритов |
Кодировка типоразмеров и обозначения фильтров
Обозначение стандартного фильтра
Фильтр воздушный карманный грубой очистки, из полиэстера, ширина 592 мм, высота 592 мм, глубина карманов 300 мм, количество карманов 6 шт., класс фильтра G4, толщина рамки 20 мм.
Обозначение размера (мм)
| Обозначение | Размер (мм) |
|---|---|
| 3 | 287 |
| 5 | 490 |
| 6 | 592 |
| 9 | 892 |
Стандартные габариты (ширина × высота, мм)
Группа 6x
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 63 | 592 | 287 |
| 65 | 592 | 490 |
| 66 | 592 | 592 |
| 69 | 592 | 892 |
| 93 | 892 | 287 |
| 95 | 892 | 490 |
| 96 | 892 | 592 |
| 99 | 892 | 892 |
Группа 3x / 5x
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 33 | 287 | 287 |
| 35 | 287 | 490 |
| 36 | 287 | 592 |
| 39 | 287 | 892 |
| 53 | 490 | 287 |
| 55 | 490 | 490 |
| 56 | 490 | 592 |
| 59 | 490 | 892 |
Группа 2x
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 23 | 200 | 287 |
| 25 | 200 | 490 |
| 26 | 200 | 592 |
| 29 | 200 | 892 |
| 32 | 490 | 200 |
| 52 | 490 | 200 |
| 62 | 592 | 200 |
Стандартные толщины рамок (мм)
Обозначение нестандартного фильтра
Фильтр воздушный карманный тонкой очистки, из Meltblown, ширина 700 мм, высота 500 мм, глубина карманов 400 мм, количество карманов 9 шт., класс фильтра F7, толщина рамки 25 мм.
Фильтр FVK-892-892-360-7-F7/25/U задан прямыми габаритами (892 × 892 мм), поэтому кодовое обозначение габаритов в артикуле не используется.
Условия эксплуатации
- Температура воздуха от −40 до +70 °С.
- Не использовать в агрессивной среде.
- Замена по окончании срока эксплуатации или по сопротивлению, указанному в вентиляционной установке.
