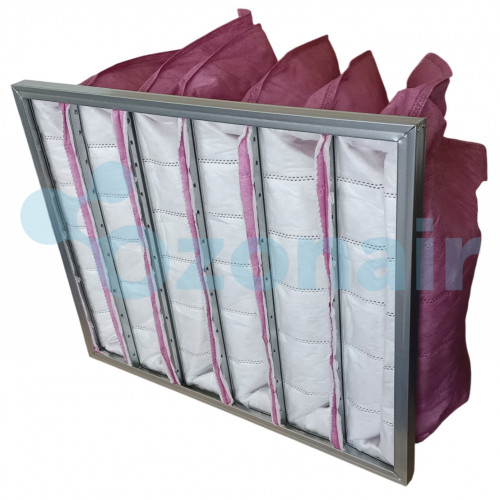

Ozonair FVK-878-578-680-6-F7/25 фильтр карманный
Главная / Вентиляция / Фильтры / Карманные фильтры / FVK-878-578-680-6-F7/25
Ozonair FVK-878-578-680-6-F7/25
Описание
Карманный фильтр FVK-878-578-680-6-F7/25 применяется для очистки пыли наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования — в качестве фильтра первой ступени в многоступенчатых системах фильтрации или в роли основного фильтра в одноступенчатых системах.
Конструкция представляет собой рамку из оцинкованного профиля толщиной 25 мм с фильтрующим материалом из полиэстера / Meltblown, сформированным в 6 карманов. Размеры входных отверстий фиксируются с помощью спиц или внутренней ленты. В карманах применяются нитевые или сварные сепараторы, препятствующие их слипанию и чрезмерному разбуханию в процессе эксплуатации.
Класс очистки F7 (тонкая очистка) и глубина карманов 680 мм обеспечивают эффективную задержку частиц при низкой начальной потере давления.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Фильтр воздушный карманный |
| Назначение | Очистка наружного и рециркуляционного воздуха |
| Класс фильтра | F7 (по ГОСТ Р ЕН 779-2014) |
| Ширина | 878 мм |
| Высота | 578 мм |
| Глубина карманов | 680 мм |
| Количество карманов | 6 шт. |
| Толщина рамки | 25 мм |
| Материал рамки | Оцинкованный профиль |
| Фильтрующий элемент | Полиэстер / Meltblown |
Расшифровка номенклатуры: FVK-W-H-L-NB-СС/F/
| Обозначение | Наименование | Описание |
|---|---|---|
| FVK | Тип фильтра | FVK — фильтрующий материал из полиэстера/Meltblown (грубая/тонкая очистка) FVK-S — фильтрующий материал из полиэстера (средняя очистка) FVK-PF — фильтрующий материал из meltblown с предфильтром (тонкая очистка) FVK-GF — фильтрующий материал из стекловолокна |
| W | Ширина фильтра | Размер сторон, перпендикулярных боковой плоскости карманов, в мм |
| H | Высота фильтра | Размер сторон, параллельных боковой плоскости карманов, в мм |
| L | Глубина карманов | Глубина карманов, в мм |
| NB | Количество карманов | Число карманов в конструкции фильтра, шт. |
| СС | Класс очистки | Класс фильтрации по ГОСТ Р ЕН 779-2014: G3, G4 — грубая очистка M5, M6 — средняя очистка F7, F8, F9 — тонкая очистка |
| F | Толщина рамки | Толщина оцинкованного профиля рамки в мм (20 или 25) |
| U | Усиление рамки | Исполнение с усилением: повышает жёсткость рамки, фильтр сохраняет геометрию при высоком расходе воздуха и на больших габаритах. Указывается только при наличии в артикуле |
| 878 × 578 | Ширина × Высота | Ширина 878 мм × высота 578 мм |
| 680 | Глубина карманов | Глубина карманов 680 мм |
| 6 | Количество карманов | 6 карманов |
| F7 | Класс очистки | Класс F7 по ГОСТ Р ЕН 779-2014 (тонкая очистка) |
| 25 | Толщина рамки | Толщина рамки 25 мм |
Кодировка типоразмеров и обозначения фильтров
Обозначение размера (мм)
| Обозначение | Размер (мм) |
|---|---|
| 3 | 287 |
| 5 | 490 |
| 6 | 592 |
| 9 | 892 |
Стандартные габариты (ширина × высота, мм)
| Обозначение | Ширина (мм) | Высота (мм) |
|---|---|---|
| 63 | 592 | 287 |
| 65 | 592 | 490 |
| 66 | 592 | 592 |
| 69 | 592 | 892 |
| 93 | 892 | 287 |
| 95 | 892 | 490 |
| 96 | 892 | 592 |
Стандартные толщины рамок (мм)
Пример нестандартного обозначения фильтра
Фильтр FVK-878-578-680-6-F7/25 относится к нестандартным типоразмерам: габариты 878 × 578 мм указаны в обозначении непосредственно (без кодового обозначения ширины/высоты), как в примерах нестандартных фильтров.
Условия эксплуатации
- Температура воздуха от −40 до +70 °С.
- Не использовать в агрессивной среде.
- Замена по окончании срока эксплуатации или по сопротивлению, указанному в вентиляционной установке.
