Ozonair FVK-592-592-500-6-G4/25
Описание
Фильтр карманный FVK-592-592-500-6-G4/25 применяется для очистки пыли наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования — в качестве фильтров первой ступени в многоступенчатых системах фильтрации или в роли основного фильтра в одноступенчатых системах.

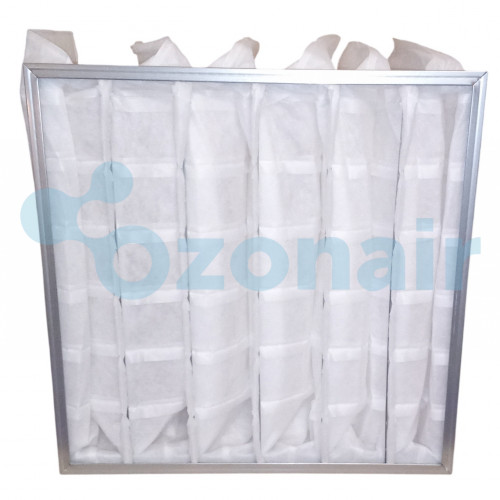

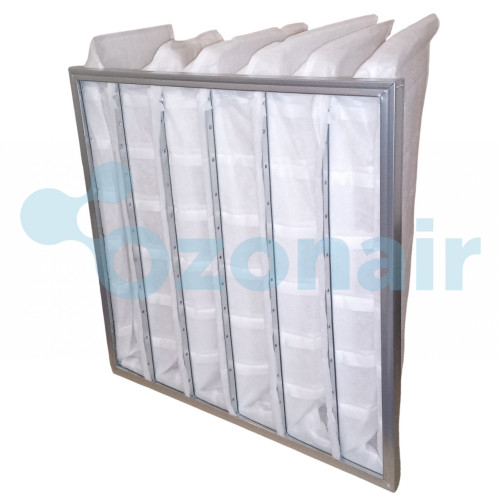

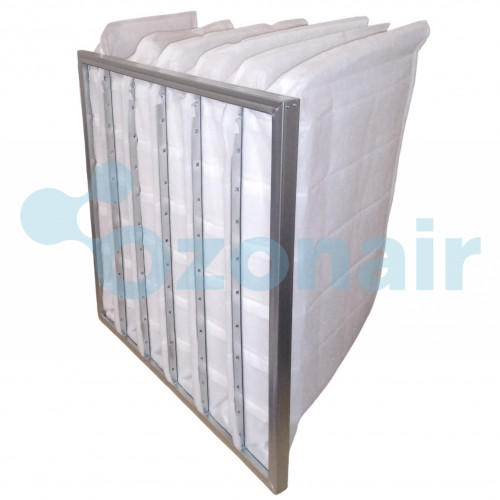

Представляет собой рамку с фильтрующим материалом из полиэстера, сформированным в 6 карманов глубиной 500 мм. Размеры входных отверстий фиксируют с помощью спиц или внутренней ленты. Рамка изготавливается из оцинкованного профиля толщиной 25 мм.
В карманах применяют нитевые или сварные сепараторы, препятствующие их слипанию и чрезмерному разбуханию. При использовании нитевого сепаратора внутренние швы пропитывают специальным клеем для достижения полной герметичности. Материал закрепляют в рамке уплотнителем «Изолон 2» и клеевым слоем по периметру.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Фильтр воздушный карманный |
| Назначение | Очистка приточного и рециркуляционного воздуха (первая ступень) |
| Класс фильтра | G4 |
| Фильтрующий элемент | Полиэстер |
| Количество карманов | 6 шт. |
| Ширина | 592 мм |
| Высота | 592 мм |
| Глубина карманов | 500 мм |
| Толщина рамки | 25 мм |
| Материал рамки | Оцинкованный профиль |
| Общий вес | ≈2,3 кг |
Расшифровка номенклатуры: FVK-W-H-L-NB-СС/F
| Обозначение | Наименование | Описание |
|---|---|---|
| FVK | Тип фильтра | FVK — полиэстер/Meltblown (грубая/тонкая очистка) FVK-S — полиэстер (средняя очистка) FVK-PF — meltblown с предфильтром (тонкая очистка) |
| W | Ширина фильтра | Размер сторон, перпендикулярных боковой плоскости карманов, мм |
| H | Высота фильтра | Размер сторон, параллельных боковой плоскости карманов, мм |
| L | Глубина карманов | Глубина карманов, мм |
| NB | Количество карманов | Количество карманов, шт. |
| СС | Класс очистки | Класс G3, G4, М5, М6, F7, F8, F9 по ГОСТ Р ЕН 779-2014 |
| F | Тип рамки | WF — проволочный каркас, 20/25 — толщина рамки 20/25 мм |
Кодировка типоразмеров и обозначения фильтров
Обозначение размера (мм)
| Обозначение | Размер (мм) |
|---|---|
| 3 | 287 |
| 5 | 490 |
| 6 | 592 |
| 9 | 892 |
Стандартные толщины рамок (мм)
Обозначение нестандартного фильтра
Фильтр воздушный карманный тонкой очистки из Meltblown: ширина 700 мм, высота 500 мм, глубина карманов 400 мм, количество карманов 9 шт., класс фильтра F7, толщина рамки 25 мм.
