Vents РС-10,0-Т регулятор скорости тиристорный

Применение

Регулятор скорости вращения вентилятора предназначен для управления скоростью вращения однофазного электродвигателя вентилятора. Регулятор обеспечивает возможность включения и выключения вентилятора, а также регулировку скорости вращения. Управление несколькими вентиляторами допускается при условии, что общий потребляемый ток не превышает допустимого значения тока регулятора.

Конструкция и управление

Регулятор скорости вращения вентиляторов - это устройство, которое используется для управления скоростью вращения электродвигателей однофазных вентиляторов. Корпус регулятора изготавливается из негорючих материалов и имеет кнопку включения/выключения с индикатором работы. Регулятор имеет высокую эффективность и точность управления, а изменение выходной мощности производится пропорционально положению ручки на панели управления. Минимальная скорость вращения задается переменным резистором на плате внутри регулятора.

В регуляторе имеется дополнительная клемма (230 В) для подключения и управления внешним оборудованием (например, приводами воздушных заслонок).

Защита

Входная цепь регулятора скорости защищена от перегрузки плавким предохранителем. Регулятор оснащен фильтром высокочастотных помех.

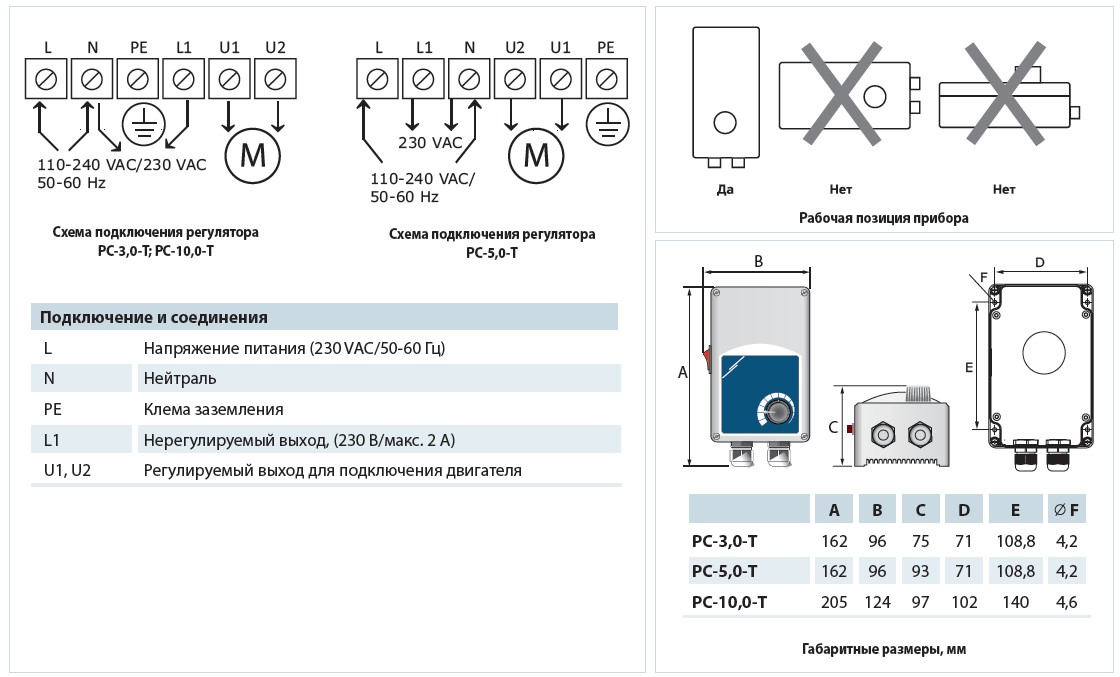

Монтаж

Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учетом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора – вертикальная. Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.

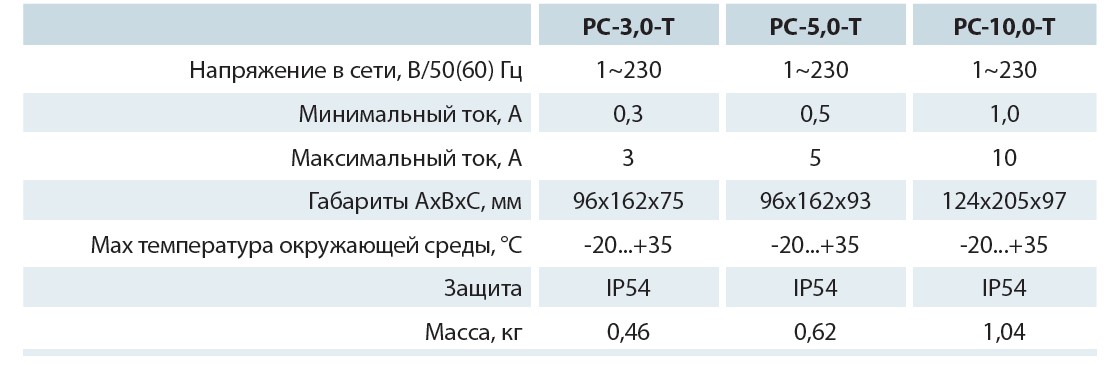

Технические характеристики
