УНИВЕНТ-К-2-2-1-02-100-0,25х3000х380-В-КО-Л Л-У2 Вентилятор канальный

Оставить отзыв

Описание

УНИВЕНТ-К-2-2-1-02-100-0,25х3000х380-В-КО-Л Л-У2 Вентилятор канальный

Общие сведения

Вентилятор выполнен по прямоточной схеме, имеет радиальное рабочее колесо с назад загнутыми лопатками, специальный входной коллектор, корпус квадратного поперечного сечения

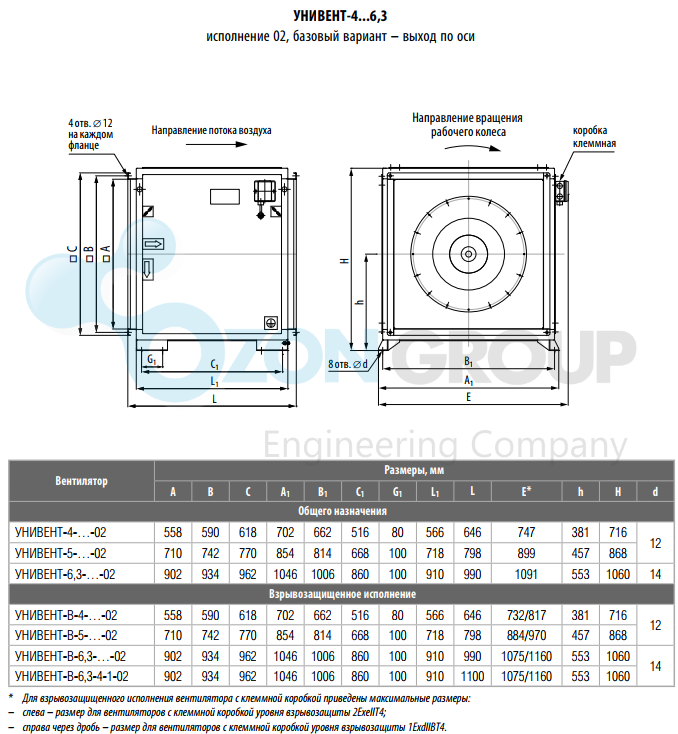

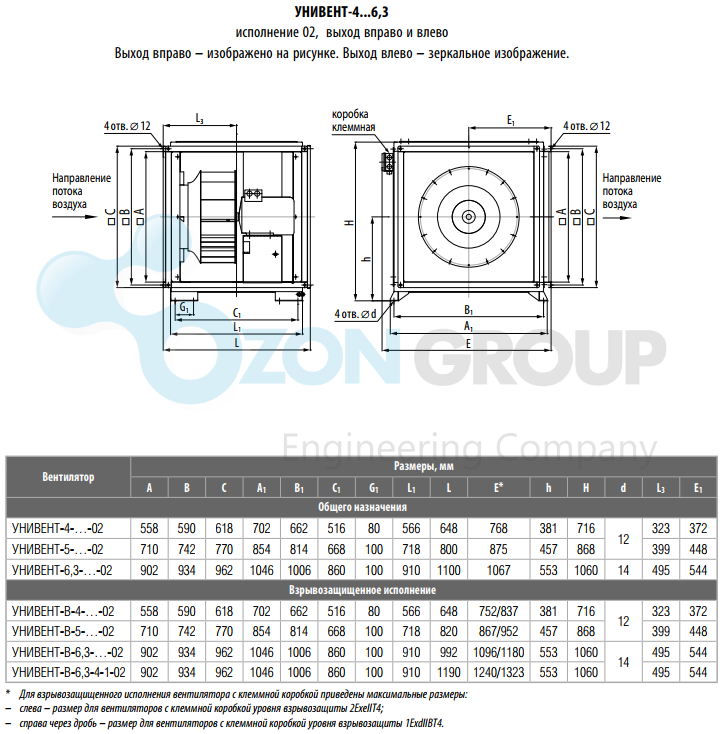

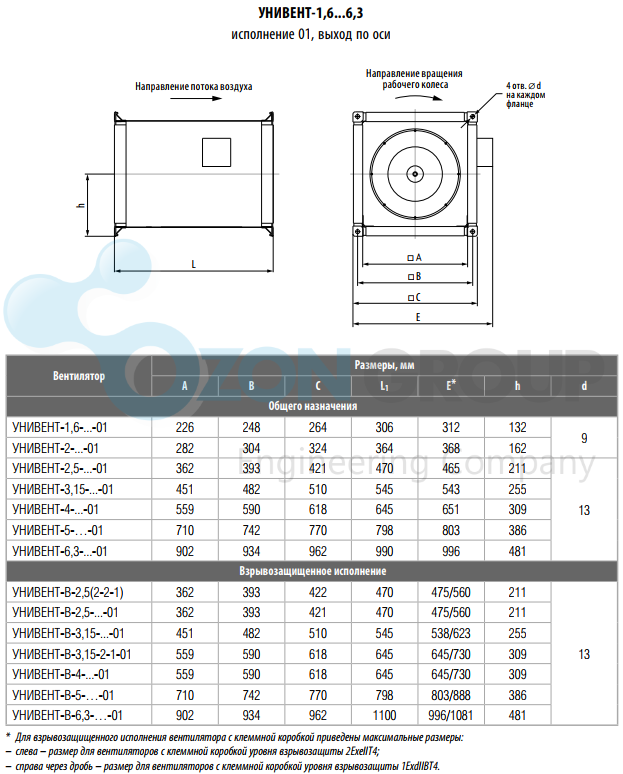

Исполнение корпуса: 01 – металлический окрашенный корпус, 02 – металлический окрашенный корпус со встроенной системой шумопоглощения и теплоизоляции
Вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться электродвигателями как на напряжение 220В и однофазный ток (стандартное исполнение), так и на напряжение 380В и трехфазный ток (по заказу), а большей мощности – только на напряжение 380В и трех- фазный ток (стандартное исполнение).
Взрывозащищенные вентиляторы комплектуются электродвигателями только на напряжение 380 В и трехфазный ток (стандартное исполнение).
Параметры электрической сети должны соответствовать требованиям ГОСТ 13109.
По специальному заказу могут быть изготовлены: – вентиляторы УНИВЕНТ-СС – сейсмостойкое исполнение до 9 баллов по шкале сейсмической интенсивности MSK-64. – вентиляторы УНИВЕНТ-СУ – сейсмоударопрочное исполнение, ударная нагрузка до 20 g.

Назначение и условия эксплуатации

Вентиляторы предназначены для эксплуатации в условиях умеренного (У), или умеренного и холодного (УХЛ), или тропического (Т) климата 1-й или 2-ой категории размещения по ГОСТ 15150.

Температура окружающей среды:

от –40 до +40 °С для вентиляторов исполнения У;
от –60 до +40 °С для вентиляторов исполнения УХЛ;
от –10 до +50 °С для вентиляторов исполнения Т;

Температура перемещаемой среды:

от –40 °С до +40 °С для вентиляторов исполнения У;
от –60 °С до +40 °С для вентиляторов исполнения УХЛ;
от –10 °С до +45 °С для общепромышленных вентиляторов исполнения Т;
от –10 °С до +40 °С для взрывозащищенных вентиляторов исполнения Т.

Среднее квадратическое значение виброскорости внешних источников вибрации в местах установки вентиляторов не должно превышать 2 мм/с. Возможность применения вентиляторов для конкретных сред определяется проектной организацией заказчика.

Вентиляторы канальные общего назначения применяются в системах вентиляции жилых, общественных и производственных зданий и помещений, а также для техно- логических целей. Вентиляторы предназначены для перемещения невзрыво- опасных газовоздушных смесей, не вызывающих ускорен- ной коррозии материалов проточной части вентиляторов, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов, с запыленностью не более 100 мг/м3 , с температурой не выше 40 °С.

Вентиляторы канальные взрывозащищенные предназначены для перемещения взрывоопасных газовоздушных смесей категорий IIA, IIB или категорий IIА, IIВ, IIC по ГОСТ IEC 60079-10-1, групп самовоспламенения Т1, Т2, Т3 и Т4 по ГОСТ Р МЭК 60079-20-1, не вызывающих ускоренной коррозии материалов проточной части вентиляторов, не содержащих липких и волокнистых материалов, с запыленностью не более 100 мг/ м3 , с температурой не выше 40 °С, диапазоном значений абсолютного давления от 0,8 до 1,1 бар, объёмным содержанием кислорода не более 21% из взрывоопасных зон классов 1 и 2 ГОСТ IEC 60079-10-1 или классов В-I; B-Ia; B-Iб; B-Iг; B-II; B-IIa «Правил устройства электроустановок (ПУЭ)». Вентиляторы предназначены для размещения во взрывоопасных зонах 1 и 2 (в исполнении для зоны 1) или 2 (в исполнении для зоны 2) по ГОСТ IEC 60079-10-1 (В-I; B-Ia; B-Iб; B-Iг; В-II; B-IIa по «Правилам устройства электроустановок (ПУЭ)»).

Вентиляторы не допускается применять в условиях, где взрывоопасные смеси:

нагреваются выше температуры их самовоспламенения, уменьшенной на 10 °С.
находятся под избыточным давлением;
максимальное объёмное содержание кислорода в смеси
превышает 21%;

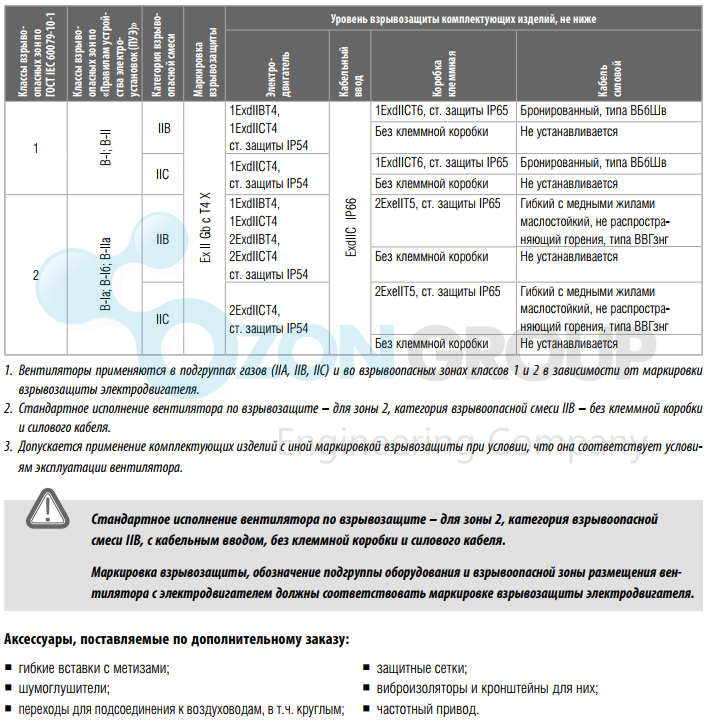

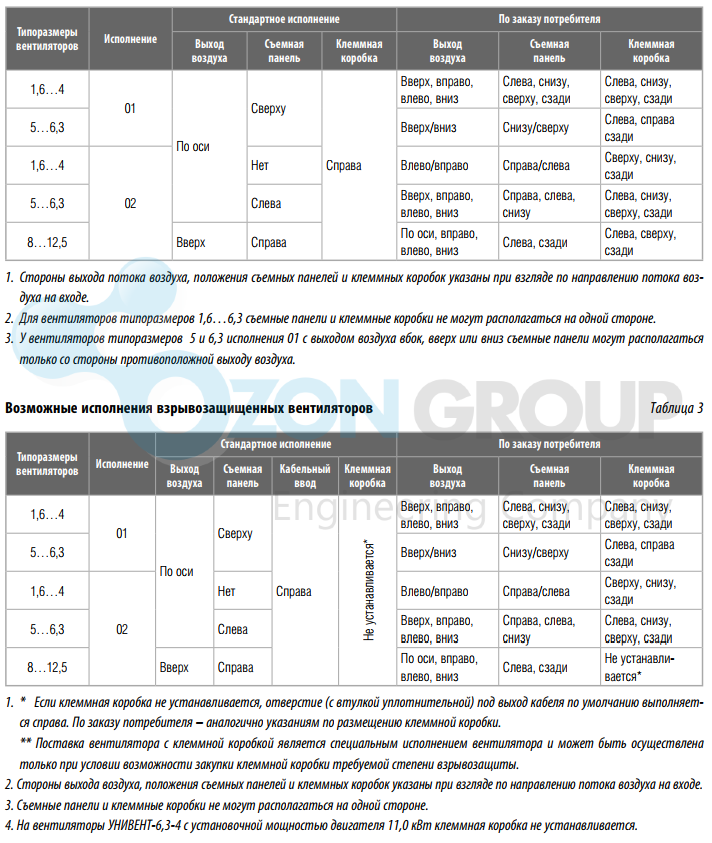

находятся в состоянии насыщения или пересыщения и могут привести к скоплению конденсата внутри вентилятора. Вентиляторы, в зависимости от их комплектации, предназначены для размещения во взрывоопасных зонах согласно таблице 1.
