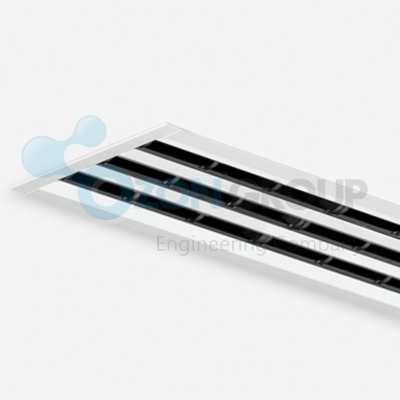

Trox VSD35-3-AS/1500x158/C2/B00, Диффузор трехщелевой со статической камерой

Описание

Щелевые диффузоры направляют воздух из системы кондиционирования в помещение горизонтально либо под углом. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей. Щелевые диффузоры серии VSD35 имеют регулируемые направляющие барабаны. Направление воздушных потоков может быть изменено при необходимости. Подача воздуха осуществляется горизонтально в одном направлении или разнонаправленно. Также возможен режим обогрева воздуха при угловой подаче воздуха. Разница температур приточного воздуха и в помещении может колебаться от –10 до +10 K. Заслонка клапана (опционально) для балансировки расхода воздуха упрощает эксплуатацию. Для создания привлекательного целостного дизайна помещения диффузоры серии VSD35 могут также использоваться и для вытяжной вентиляции.

Схематическое изображение VSD35 с креплением пружинным зажимом

Функция

Технические характеристики

Быстрый подбор

Таблицы быстрого подбора позволяют легко определить уровень расхода воздуха и соответствующие уровни звуковой мощности и перепада давления.Макс. расход воздуха рассчитывается при уровне звуковой мощности прибл. 50 дБ (A),заслонка клапана в положении 0°.Для более детального подбора диффузоров воспользуйтесь нашей программой подбора оборудования Easy Product Finder.

Пример подбора

• Дано = 60 л/с (216 м3/ч)
• Щелевые диффузоры для монтажа в потолок
• Максимальный уровень звуковой мощности 40дБ(A), заслонка клапана в положении 45°
• Разнонаправленная подача воздуха под углом
• Типоразмеры: VSD35-1/1950×123, VSD35-2/1200×138, VSD35-1/1500×123, VSD35-3/600×158, VSD35-3/750×138

Выбрано: VSD35-2/1200×138

Код заказа

Варианты исполнения

Доп. комплектующие

Размеры и вес

Профили

Монтаж и ввод в эксплуатацию

• Предпочтительно для помещений с высотой потолка до 4.0 м
• Монтаж заподлицо с потолком
• Горизонтальное подсоединение к воздуховоду
• Для диффузоров с укороченной статической камерой также, как для неактивных диффузоров, требуется заглушка на обратную сторону; длина заглушки = L1 – L3
• Для расположения секциями диффузоры соединяются при помощи соединительных штифтов и выравнивающих пластин
• При необходимости балансировка расхода воздуха осуществляется при помощи заслонки клапана

Скрытое винтовое крепление

• Скрытое винтовое крепление к статической камере AS или DS
• Каждый щелевой диффузор поставляется с 4 винтами для скрытого крепежа
• Если щелевой диффузор поставлен с концевыми заглушками заводской сборки, сперва удалите одну заглушку
• Захватите каждый винт опорным профилем и вставьте профиль в диффузор
• Расположите винтовые крепления на одинаковом расстоянии на диффузоре
• Поверните головку винта вдоль таким образом, чтобы она стала параллельна лицевой панели
• Вставьте лицевую панель в горловину статической камеры
• Поверните головку каждого винта на 90° и затяните винты
• Чтобы снять лицевую панель, выполните действия в обратном порядке

Расположение секциями

• Каждый щелевой диффузор (без концевых заглушек) поставляется с 2 соединительными штифтами и 2 стыковыми накладками
• Соединительные штифты и стыковые накладки используются для выравнивания щелевых диффузоров при расположении секциями
• Вставьте соединительные штифты и стыковые накладки в щелевой диффузор
• Подсоедините к нему следующий щелевой диффузор

Сплошной подвесной потолок

• Щелевой диффузор с окантовочной рамкой
• Закрепите статическую камеру к потолочной плите
• Необходимо выровнять гипсокартонную потолочную плитку

Потолочные панели с прямоугольными краями

• Щелевой диффузор без окантовочной рамки
• Закрепите статическую камеру к потолочной плите
• Потолочная плита или панель не касается диффузора

Балансировка расхода воздуха

Если несколько диффузоров подсоединены только к одному регулятору расхода воздуха, может потребоваться балансировка расхода воздуха.

• Щелевые диффузоры со статической камерой и заслонкой клапана (вариант -M): Заслонку клапана можно регулировать даже после установки лицевой панели.

• Отодвиньте направляющий элемент рядом с патрубком таким образом, чтобы можно было вставить отвертку

Многочисленные варианты монтажа для разных ситуаций

Щелевые диффузоры с размером щели 35 мм (номинальная ширина) и регулируемыми направляющими барабанами

• Номинальная длина от 600 до 1950 мм, от 1 до 4 щелей
• Диапазон расхода воздуха 15 - 135 (л/с)/м или 54 - 486 (м³/ч)/м
• Лицевая панель изготовлена из экструдированного алюминиевого профиля
• Для систем с переменным и постоянным расходом воздуха
• Подходят для расположения секциями
• Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
• Индивидуальное регулирование положения направляющих барабанов при необходимости Дополнительное оборудование и аксессуары
• Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
• Лицевая панель с окантовочной рамкой
• Заслонка клапана для балансировки расхода воздуха, регулирование осуществляется через лицевую панель
• Скрытое винтовое крепление упрощает установку диффузора в потолок после завершения монтажа потолочных конструкций
• Симметричные и асимметричные статические камеры, с/без звукоизоляции
• Концевые пластины, концевые уголки, угловые секции X XVSD35testregistrierung PD – VSD35 – 1 М

Применение

• Щелевые диффузоры серии VSD35 подходят для приточной или вытяжной вентиляции для создания комфортных условий в помещениях
• Они органично смотрятся при установке в сплошные растровые потолки и потолки из гипсокартона
• Подача воздуха осуществляется в одном направлении или разнонаправленно горизонтально, или разнонаправленно под углом; турбулентный поток (вентиляция смешения потоков)
• Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
• Для систем с переменным и постоянным расходом воздуха
• Разность температур приточного воздуха и воздуха в помещении от –10 до +10 K
• Для помещений с высотой потолков до 4 м(нижний край подвесного потолка)
• Для подвесных потолков; подходит для монтажа в ограниченное межпотолочное пространство благодаря низкой габаритной высоте статической камеры
• Подходят для расположения секциями

Характеристики

• Индивидуальное регулирование положения направляющих барабанов при необходимости
• Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
• Лицевая панель оптимизирована для максимального уровня расхода воздуха при низком уровне звуковой мощности
• Подходят для расположения секциями

Типоразмеры

• LN: 600, 750, 900, 1050, 1200, 1350, 1500,1650, 1800, 1950 мм
• Лицевая панель доступна к заказу в промежуточных размерах от 300 до 2550мм, с шагом в 1 мм

Варианты исполнения

• VSD35-*: 1, 2, 3 или 4 щели
• VSD35-*-F: Только лицевая панель
• VSD35-*-E: Угловая секция
• VSD35-...: Лицевая панель без окантовочной рамки
• VSD35-.../B00: Лицевая панель с окантовочной рамкой
• VSD35-...: Направляющие барабаны черного цвета
• VSD35-.../WW: Направляющие барабаны белого цвета

Статическая камера и крепление лицевой панели

• AK: Статическая камера и крепление пружинным зажимом
• DK: Статическая камера со звукоизоляцией и крепление пружинным зажимом
• AS: Статическая камера и скрытое винтовое крепление
• DS: Статическая камера со звукоизоляцией и скрытым винтовым креплением
• AA: Асимметричная статическая камера и крепление пружинным зажимом

Элементы конструкции и характеристики

• Лицевая панель диффузора с регулируемыми направляющими барабанами
• Статическая камера для горизонтального подключения к воздуховоду
• Скрытое винтовое крепление (упрощает монтаж лицевой панели) или крепление пружинным зажимом
• Соединительные штифты и выравнивающие пластины для соединения и выравнивания щелевых диффузоров при расположении

Доп. комплектующие

• M: Заслонка клапана для балансировки расхода воздуха
• C1, C2: Два концевых уголка
• C5, C6: Две концевых пластины секциями

Аксессуары

• Уплотнение

Дополнительное оборудование

• EP: Две концевых пластины
• EW: Два концевых уголка
• Заказывается отдельно для расположения секциями

Особенности конструкции

• Патрубок для присоединения к круглым воздуховодам согласно EN 1506 или EN13180
• Патрубок с канавкой для уплотнения (если дополнительно заказывается уплотнение)

Материалы и покрытие

• Лицевая панель изготовлена из экструдированного алюминиевого профиля
• Направляющие барабаны изготовлены из пластика, UL 94, огнестойкость класса V-0
• Статическая камера из оцинкованной листовой стали
• Концевые пластины и уголки изготовлены из алюминия
• Уплотнение изготовлено из резины
• Звукоизоляционный материал из минеральной ваты
• Лицевая панель с анодированным покрытием E6-C-0, цвет естественный
• P1: С порошковым покрытием, цвета по RAL CLASSIC
• Направляющие барабаны черного цвета,соответствуют RAL 9005
• WW: Направляющие барабаны белогоцвета, соответствуют RAL 9010

Минеральная вата

• В соответствии с EN 13501, класс огнестойкости A1, негорючий материал
• Маркировка соответствия качеству RAL:RAL-GZ 388
• Биорастворимый и, следовательно,гигиенически безопасный материал, в соответствии с немецким стандартом TRGS905 (Технические правила для опасных веществ) и Директивой ЕС 97/69/EC
• Покрытие из стеклоткани защищает от эрозии при скорости воздуха до 20 м/с
• Является неблагоприятной средой для размножения грибков и бактерий

Стандарты и нормативные документы

• Уровень звуковой мощности генерируемого шума измеряется в соответствии состандартом EN ISO 5135

Техническое обслуживание

• Техническое обслуживание не требуется, материалы и конструкция не подвержены износу
• Технический контроль и очистка соответствуют нормам VDI 6022
