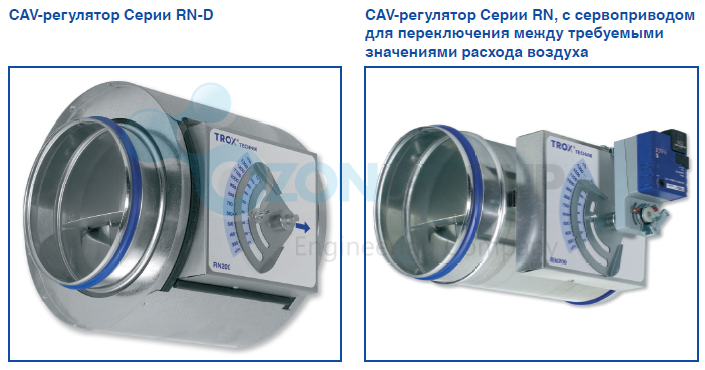

Trox RN/125/D2 Регулятор расхода воздуха

Trox RN/125/D2 Регулятор расхода воздуха
- Срок поставки: 8-10 недель после оплаты -
Бренд:
Trox
Наличие уточняйте - шт
Код: 260996
20 631,70
26 201,20
Дополнительные услуги:
Количество:
Заказать через:
Избранное
Сравнение
Заказ по телефону:+7 (495) 999-16-92
Trox RN/125/D2 Регулятор расхода воздуха
Рекомендуем посмотреть
Характеристики
Тип.
Канальный круглый
Материал
оц. сталь
Бренд
Trox
Описание

Trox RN/125/D2 Регулятор

Описание

Регулятор расхода воздуха - это механическое устройство, работающее без внешнего источника питания. Заслонка регулирующего клапана с подшипниками с низким коэффициентом трения под воздействием аэродинамической силы устанавливаются в такое положение, что независимо от перепадов давления поддерживается постоянный заданный расход воздуха. Под воздействием аэродинамической силы воздушного потока заслонка закрывается. Надувной компенсатор передает и увеличивает усилие и одновременно снижает колебания заслонки. Пластинчатая пружина, находящаяся за кулачковым диском, противодействует силе закрытия клапана. Кулачковый диск выполнен таким образом, что при изменении давления, заслонки клапана регулируются для поддержания постоянного расхода воздуха в пределах небольших отклонений.

Схематическое изображение RN

Для точного контроля постоянного расхода воздуха

Круглые автономные регуляторы расхода приточного или вытяжного воздуха для систем с постоянным расходом воздуха

  • Требуемый расход воздуха можно установить при помощи шкалы на корпусе, дополнительное оборудование не требуется
  • Высокая точность регулирования
  • Перед вводом в эксплуатацию на объекте тестирование не требуется
  • Допустимая скорость воздуха до 12 м/с
  • Возможен монтаж в любом положении; техническое обслуживание не требуется
  • Герметичность корпуса по стандарту EN 1751, класс C

Дополнительное оборудование и аксессуары

  • Шумоизолирующее покрытие для уменьшения шума, генерируемого корпусом
  • Дополнительный шумоглушитель Серии CA, CS или CF для снижения шума, генерируемого воздушным потоком
  • Водяной нагреватель Серии WL или электрический воздухонагреватель Серии EL для вторичного догрева воздуха
  • Сервопривод для переключения между требуемыми значениями расхода воздуха

Применение

  • Круглый CAV-регулятор CONSTANTFLOW серии RN для точного управления постоянным расходом воздуха в приточных и вытяжных системах вентиляции
  • Механическое регулирование расхода воздуха без электропитания
  • Упрощенный процесс заказа на основе стандартных типоразмеров
  • Требуемый расход воздуха можно установить при помощи шкалы на корпусе
  • Переключения между min и  max с помощью сервопривода, поставляемого опционно

Варианты

  • RN-S: Компактный регулятор расхода воздуха
  • RN: Регулятор расхода воздуха
  • RN-D: Регулятор расхода воздуха с шумоизоляцией
  • RN-FL: Регулятор расхода воздуха с фланцами с двух сторон
  • RN-D-FL: Регулятор расхода воздуха с шумоизоляцией и фланцами с двух сторон
  • Для помещений с высокими акустическими требованиями поставляются регуляторы со звукоизоляцией или дополнительными шумоглушителями серии CA, CS или CF
  • Шумоизоляция не может быть установлена отдельно

Конструкция

  • Оцинкованная листовая сталь
  • P1: Порошковое покрытие, серый цвет(RAL 7001)
  • А2: Нержавеющая сталь

Типоразмеры

  • RN-S: 80, 100, 125
  • RN: 80, 100, 125, 160, 200, 250, 315, 400
  • RN-FL: 100, 125, 160, 200, 250, 315, 400

Принадлежности

  • Min/Max сервоприводы: Сервоприводы для переключения между минимальным и максимальным требуемым значением расхода воздуха
  • Пропорциональные сервоприводы: Сервоприводы для плавной регулировки требуемого расхода воздуха или для переключения между минимальным и максимальным значениями расхода
  • Наборы Retrofit: Сервоприводы и принадлежности для монтажа

Аксессуары

  • Уплотнения с двух сторон сторон (заводская установка)
  • Ответные фланцы с двух сторон

Дополнительные комплектующие

  • Дополнительный шумоглушитель Серии CA,CS или CF
  • Теплообменник Серии WL
  • Электрический нагреватель Серии EL

Особые характеристики:

  • Требуемый расход воздуха устанавливается при помощи шкалы на корпусе, дополнительное оборудование не требуется
  • Высокая точность регулирования расхода воздуха
  • Возможен монтаж в любом положении

Детали и характеристики

  • Регулятор готов к вводу в эксплуатацию
  • Заслонка клапана с низким коэффициентом трения подшипников
  • Надувной компенсатор способствует снижению колебаний
  • Кулачковый диск с пластинчатой пружиной
  • Шкала с указателем для установки требуемого расхода воздуха
  • Тестирование аэродинамических показателей на специальном испытательном стенде для каждого устройства
  • Надежная работа регулятора даже при неблагоприятных условиях для входящего потока (необходим прямой участок длинной 1,5 D)

Исполнение

  • Круглый корпус
  • Конструкция с соединительным патрубком для круглых воздуховодов EN 1506 или EN 13180
  • Соединительный патрубок с канавкой для уплотнения (RN-P1/80 без канавок)
  • RN-FL: Круглые фланцы соответствуют EN 12220

Материалы и покрытие поверхностей

  • Корпус и заслонка клапана изготовлены из оцинкованной листовой стали
  • Плоская пружина изготовлена из нержавеющей стали
  • Надувной компенсатор из полиуретана
  • Подшипники скольжения с тефлоновым PTFE покрытием

RN-D

  • Внешняя обшивка шумопоглощающего покрытия из оцинкованной листовой стали
  • Резиновая вставка для изоляции шума, генерируемого корпусом
  • Внутренняя набивка из минеральной ваты

Минеральная вата

  • В соответствии с EN 13501, класс огнестойкости А2, негорючий материал
  • Знак соответствия RAL: RAL-GZ 388
  • Биорастворима, гигиенически безопасна, в соответствии с немецким стандартом TRGS905 (Технические правила для опасных веществ) и директивой EU 97/69/EG

Монтаж и ввод в эксплуатацию

  • Возможен монтаж в любом положении
  • Требуемый расход воздуха устанавливается при помощи шкалы на корпусе, дополнительное оборудование не требуется
  • Регулярные измерения и настройки клапана не требуются

Стандарты и рекомендации

  • Гигиеническое исполнение по VDI 6022.
  • Герметичность корпуса по стандарту EN 1751, класс C

Техническое обслуживание

  • Техническое обслуживание не требуется, материалы и конструкция не подвержены износу

Код заказа


Пример заказа
