Trox FD-R-Z-H/400 с КСД Вихревой диффузор
Бренд | Trox |
Тип. | Вихревой, Диффузор приточный |
Регулятор расхода воздуха | Нет |
Гарантия | 1 год |
Trox FD-R-Z-H/400 Вихревой диффузор со статической камерой
С неподвижными направляющими лопатками для зон комфорта
Потолочные вихревые диффузоры круглой и квадратной формы обеспечивают высокий уровень эжекции, подходят для больших расходов воздуха
■ Типоразмеры 300, 400, 500, 600, 625
■ Уровень расхода воздуха 9 – 235 л/с или 31 – 846 м³/ч
■ Лицевая панель изготовлена из оцинкованной листовой стали и покрыта порошковой краской
■ Для приточного и вытяжного воздуха
■ Для систем с переменным и постоянным расходом воздуха
■ Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели
■ Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
■ Диффузоры могут обеспечивать 35-кратный воздухообмен при расположении в ряд с минимальным шагом 0.9 м (от центра к центру)
■ Идеально для зон комофрта Дополнительное оборудование и аксессуары
■ Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
■ Статическая камера с точкой измерения и заслонкой клапана с гибкой тягой
Применение
– Потолочные вихревые диффузоры серии FD подходят для приточной или вытяжной вентиляции для создания комфортных условий в помещениях
– Привлекательный элемент дизайна для архитекторов и заказчиков с высокими эстетическими требованиями
– Горизонтальная вихревая подача воздуха для смешения воздушных потоков
– Эффективный вихревой поток создает высокий коэффицент эжекции и как следствие, быстрое выравнивание температуры струи и снижения ее скорости (для приточной вентиляции)
– Для систем с переменным и постоянным расходом воздуха
– Разность температур приточного воздуха и в помещении от –12 до +10 K
– Для помещений с высотой потолков до 4 м (нижний край подвесного потолка)
– Для всех типов потолков
– Также подходит для свободного подвеса при наличии окантовочной панели (для приточной вентиляции)
Характеристики
– Быстрое выравнивание разности температур приточного воздуха и в помещении и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
– Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели
– Горизонтальное или вертикальное подсоединение к воздуховоду
– Диффузоры могут обеспечивать 35-кратный воздухообмен при расположении в ряд с минимальным шагом 0.9 м (от центра к центру)
Типоразмеры – 300, 400, 500, 600, 625
Варианты исполнения
– FD-Q: Квадратная лицевая панель
– FD-R: Круглая лицевая панель
– FD-*-Z: Приточный воздух
– FD-*-A: Вытяжной воздух
Подсоединение
– H: Горизонтальное подсоединение к воздуховоду
– V: Вертикальное подсоединение к воздуховоду

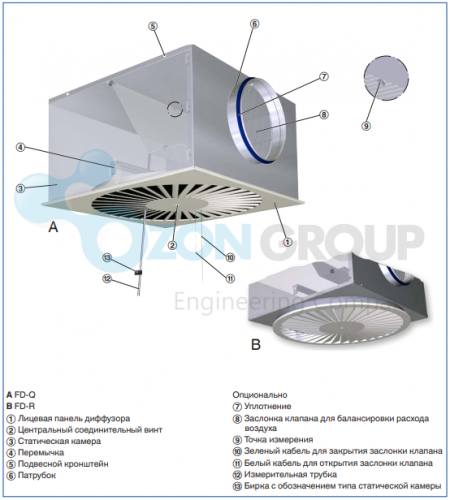

Элементы конструкции и характеристики
– Круглая или квадратная лицевая панель

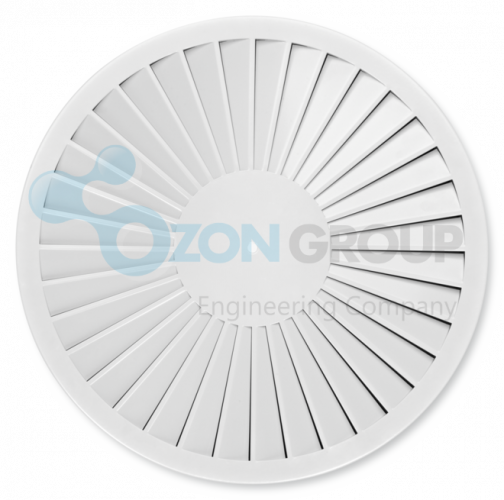

– Лицевая панель с радиально расположенными неподвижными направляющими лопатками
– Статическая камера для приточного
воздуха с усовершенствованным
выравнивателем потока для равномерной
подачи воздуха через диффузор
- Простая установка лицевой панели диффузора при помощи центрального соединительного винта с декоративным колпачком
– Заслонка для балансировки расхода воздуха (опционально)
Доп. комплектующие
– M: Заслонка клапана для балансировки расхода воздуха
– MN: Точка измерения и заслонка клапана с гибкой тягой для регулирования расхода воздуха смонтирована с лицевой панелью диффузора Аксессуары
– Уплотнение
Особенности конструкции
– Патрубок для присоединения к круглым
воздуховодам согласно EN 1506 или EN
13180
– Патрубок с канавкой для уплотнения (если дополнительно заказывается уплотнение)
Материалы и покрытие
– Лицевая панель изготовлена из оцинкованной листовой стали
– V, H: Статическая камера и перемычка изготовлены из оцинкованной листовой стали
– X: Статическая камера изготовлена из пластика и оцинкованной листовой стали
– Уплотнение изготовлено из резины
– Лицевая панель покрыта порошковой краской RAL9010, цвет белый
– P1: С порошковым покрытием, цвета по RAL
CLASSIC
Стандарты и нормативные документы
– Уровень звуковой мощности генерируемого шума измеряется в соответствии со стандартом EN ISO 5135
Техническое обслуживание
– Техническое обслуживание не требуется, материалы и конструкция не подвержены износу
– Технический контроль и очистка
соответствуют нормам VDI 6022
Описание
Потолочные вихревые диффузоры в системах
кондиционирования создают вихревую подачу
воздуха для хорошего перемешивания его с
воздухом помещения. Полученный на выходе
из диффузора поток воздуха позволяет
достичь высоких значений эжекции, тем
самым быстро снижается скорость потока и
выравнивается разница температур
приточного воздуха и воздуха в помещении.
Потолочные вихревые диффузоры
применяются при больших расходах воздуха. В
результате происходит смешение потоков
воздуха в зонах комфорта, с хорошим
распределением воздушных струй во всем
помещении и небольшим турбулентным
вихрем в зоне пребывания людей.
