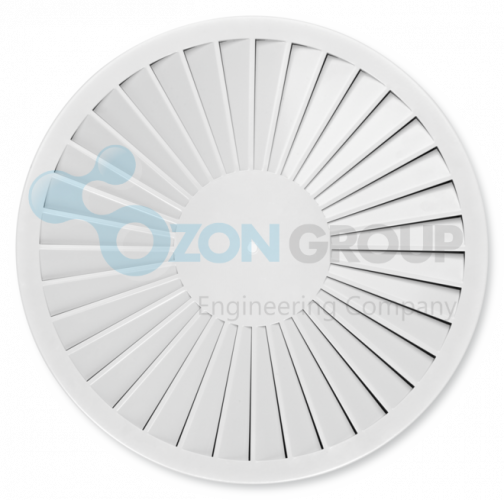

Trox FD-R-A-H/600 Вихревой диффузор со статической камерой

С неподвижными направляющими лопатками для зон комфорта

Потолочные вихревые диффузоры круглой и квадратной формы обеспечивают высокий уровень эжекции, подходят для больших расходов воздуха

■ Типоразмеры 300, 400, 500, 600, 625

■ Уровень расхода воздуха 9 – 235 л/с или 31 – 846 м³/ч

■ Лицевая панель изготовлена из оцинкованной листовой стали и покрыта порошковой краской

■ Для приточного и вытяжного воздуха

■ Для систем с переменным и постоянным расходом воздуха

■ Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели

■ Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции

■ Диффузоры могут обеспечивать 35-кратный воздухообмен при расположении в ряд с минимальным шагом 0.9 м (от центра к центру)

■ Идеально для зон комофрта Дополнительное оборудование и аксессуары

■ Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC

■ Статическая камера с точкой измерения и заслонкой клапана с гибкой тягой

Применение

– Потолочные вихревые диффузоры серии FD подходят для приточной или вытяжной вентиляции для создания комфортных условий в помещениях

– Привлекательный элемент дизайна для архитекторов и заказчиков с высокими эстетическими требованиями

– Горизонтальная вихревая подача воздуха для смешения воздушных потоков

– Эффективный вихревой поток создает высокий коэффицент эжекции и как следствие, быстрое выравнивание температуры струи и снижения ее скорости (для приточной вентиляции)

– Для систем с переменным и постоянным расходом воздуха

– Разность температур приточного воздуха и в помещении от –12 до +10 K

– Для помещений с высотой потолков до 4 м (нижний край подвесного потолка)

– Для всех типов потолков

– Также подходит для свободного подвеса при наличии окантовочной панели (для приточной вентиляции)

Характеристики

– Быстрое выравнивание разности температур приточного воздуха и в помещении и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции

– Подходит для всех типов потолков, также подходит для свободного подвеса при наличии окантовочной панели

– Горизонтальное или вертикальное подсоединение к воздуховоду

– Диффузоры могут обеспечивать 35-кратный воздухообмен при расположении в ряд с минимальным шагом 0.9 м (от центра к центру)

Типоразмеры – 300, 400, 500, 600, 625

Варианты исполнения

– FD-Q: Квадратная лицевая панель

– FD-R: Круглая лицевая панель

– FD-*-Z: Приточный воздух

– FD-*-A: Вытяжной воздух

Подсоединение

– H: Горизонтальное подсоединение к воздуховоду

– V: Вертикальное подсоединение к воздуховоду

Элементы конструкции и характеристики

– Круглая или квадратная лицевая панель

– Лицевая панель с радиально расположенными неподвижными направляющими лопатками

– Статическая камера для приточного воздуха с усовершенствованным выравнивателем потока для равномерной подачи воздуха через диффузор

- Простая установка лицевой панели диффузора при помощи центрального соединительного винта с декоративным колпачком

– Заслонка для балансировки расхода воздуха (опционально)

Доп. комплектующие

– M: Заслонка клапана для балансировки расхода воздуха

– MN: Точка измерения и заслонка клапана с гибкой тягой для регулирования расхода воздуха смонтирована с лицевой панелью диффузора Аксессуары

– Уплотнение

Особенности конструкции

– Патрубок для присоединения к круглым воздуховодам согласно EN 1506 или EN 13180

– Патрубок с канавкой для уплотнения (если дополнительно заказывается уплотнение)

Материалы и покрытие

– Лицевая панель изготовлена из оцинкованной листовой стали

– V, H: Статическая камера и перемычка изготовлены из оцинкованной листовой стали

– X: Статическая камера изготовлена из пластика и оцинкованной листовой стали

– Уплотнение изготовлено из резины

– Лицевая панель покрыта порошковой краской RAL9010, цвет белый

– P1: С порошковым покрытием, цвета по RAL CLASSIC

Стандарты и нормативные документы

– Уровень звуковой мощности генерируемого шума измеряется в соответствии со стандартом EN ISO 5135

Техническое обслуживание

– Техническое обслуживание не требуется, материалы и конструкция не подвержены износу

– Технический контроль и очистка соответствуют нормам VDI 6022

Описание

Потолочные вихревые диффузоры в системах кондиционирования создают вихревую подачу воздуха для хорошего перемешивания его с воздухом помещения. Полученный на выходе из диффузора поток воздуха позволяет достичь высоких значений эжекции, тем самым быстро снижается скорость потока и выравнивается разница температур приточного воздуха и воздуха в помещении. Потолочные вихревые диффузоры применяются при больших расходах воздуха. В результате происходит смешение потоков воздуха в зонах комфорта, с хорошим распределением воздушных струй во всем помещении и небольшим турбулентным вихрем в зоне пребывания людей.

Схематическое изображение диффузора серии FD, со статической камерой для горизонтального подключения к воздуховоду

Потолочные вихревые диффузоры

Код заказа
