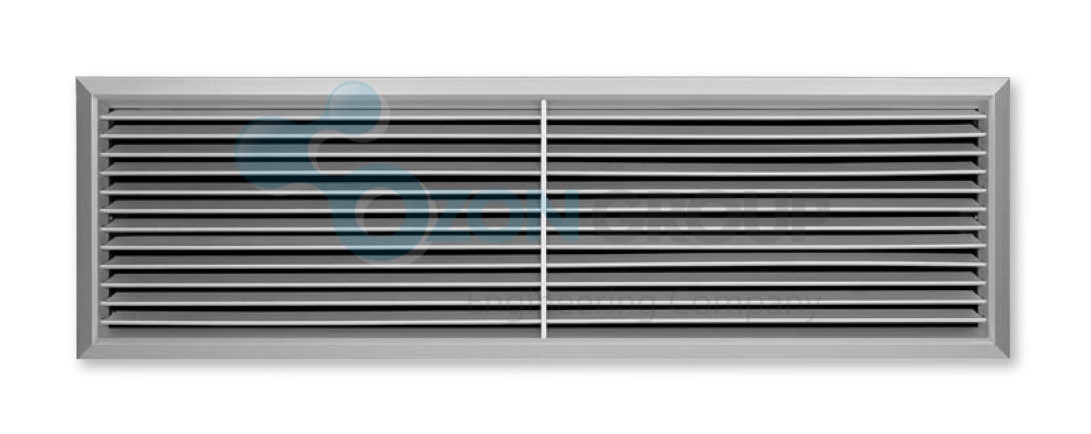

Trox ASL-D/225x125/A1 Решетка, алюминий

Вентиляционные решетки для установки в стены,подоконники или прямоугольные воздуховоды

Серия ASL

Вентиляционные решетки из алюминия, с индивидуально регулируемыми горизонтальными ламелями и декоративной рамкой

Вентиляционные решетки - воздухораспределительные устройства для систем вентиляции и кондиционирования приточного и вытяжного воздуха. Они направляют приточный воздух в помещение. Вентиляционные решетки с регулируемыми ламелями позволяют изменять направление воздушного потока при необходимости. В результате происходит смешение потоков воздуха в зонах комфорта и промышленных зонах, с хорошим распределением воздушных струй во всем помещении. Уровень эжекции уменьшается при снижении воздушного потока, т.е. скорость воздушного потока уменьшается при увеличении расстояния от решетки. Расстояние прикотором скорость воздушного потока достигает определенного значения, напр. 0.2м/с, называется проекционным расстоянием. Приточный воздух струей выходит из настенных решеток, установленных близко к потолку, достигает большего проекционного расстояния, чем свободная струя (от решетки, установленной далеко от потолка). Одиночные решетки, группы решеток и секции достигают различных проекционных расстояний. В режиме охлаждения необходимо учитывать отклонение струи по отношению к рабочей зоне, которое увеличивается при увеличении разницы температур приточного воздуха и воздуха в помещении и с нижении скорости потока. В режиме нагрева струя приточного воздуха отклоняется к потолку. Это не влияет на скорость воздушного потока в рабочей зоне, но может повлиять на общую вентиляцию в помещении.

Технические характеристики

ASL, уровень расхода воздуха

Код заказа

Размеры и вес

Информация по монтажу

Монтаж и ввод в эксплуатацию

• Установка предпочтительно в стены,подоконники и прямоугольные воздуховоды
• Рекомендуется установка с монтажной рамкой

Схематические рисунки иллюстрируют детали монтажа.

Балансировка расхода воздуха

При подключении нескольких вентиляционных решеток к одному воздуховоду может потребоваться балансировка расхода воздуха.

• AG: Регулятор расхода со створками встречного вращения, регулируемый, с фиксирующим винтом
• AS: Регулятор расхода шиберного типа,регулируемый, с фиксирующим винтом

Схема воздухораспределения

• Регулируемые ламели: Установите угол наклона направляющих ламелей индивидуально или в одном направлении в зависимости от требований к помещению
• D, DG: Направляющие ламели,установленные на 90° к наружным ламелям,можно регулировать при необходимости

Вентиляционная решетка с ламелями обтекаемой формы

• Типоразмеры 225 × 125 – 1225 × 525 мм
• Уровень расхода воздуха 23 – 2000 л/с или 83 – 7200 м³/ч
• Лицевая панель изготовлена из алюминия с анодированным покрытием
• Декоративная рамка шириной 28 мм
• Скрытое винтовое крепление

Дополнительное оборудование и аксессуары

• Лицевая панель окрашена в цвета RAL CLASSIC
• Монтажная рамка
• Комплектующие для балансировки расхода воздуха и управления воздушным потоком
• Крепление пружинным зажимом

Применение

• Вентиляционные решетки серии ASL применяются для приточной или вытяжной вентиляции в зонах комфорта и промышленных зонах
• Направленная подача приточного воздуха для вентиляции перемешивания
• Ламели регулируются при необходимости
• Для систем с переменным и постоянным расходом воздуха
• Разность температур приточного воздуха ив помещении от –12 до +4 K
• Для установки в стены, подоконники и прямоугольные воздуховоды

Характеристики

• Индивидуально регулируемые ламели
• Декоративная наружная рамка
• Скрытое винтовое крепление или пружинный зажим

Типоразмеры

• Номинальная длина: 225, 325, 425, 525, 625,825, 1025, 1225 мм
• Номинальная высота: 125, 225, 325, 425,525 мм

Другие размеры на заказ

Варианты исполнения

Крепление

• Скрытое винтовое крепление
• Крепление пружинным зажимом

Элементы конструкции и характеристики

• Декоративная наружная рамка
• Индивидуально регулируемые горизонтальные ламели
• Уплотнение по периметру (установлено на заводе)
• Вертикальная центральная стойка для номинальной длины свыше 625 мм

Доп. комплектующие

• AG, AS, D, DG: Для балансировки расхода воздуха и управления воздушным потоком

Аксессуары

• Монтажная рамка: Для простого и быстрого монтажа вентиляционных решеток

Особенности конструкции

• Ассиметричные закрепленные ламели
• Наружная рамка без крепежных отверстий

Материалы и покрытие

• Рамка и ламели изготовлены из алюминия
• Рамка и ламели с анодированным покрытием, E6-C-0, цвет естественный
• P1: Рамка и ламели с порошковым покрытием, цвета RAL CLASSIC

Стандарты и нормативные документы

• Уровень звуковой мощности генерируемого шума измеряется в соответствии со стандартом EN ISO 5135

Техническое обслуживание

• Техническое обслуживание не требуется,материалы и конструкция не подвержены износу
• Технический контроль и очистка соответствуют нормам VDI 6022
