Shuft IRFE-B EC 500×300 вентилятор канальный энергоэффективный в шумоизлированном корпусе

Корпус вентиляторов серии IRF-В EC изготовлен из оцинкованной стали с применением звукотеплоизоляции из базальтовой минеральной ваты.Толщина ваты 25-мм для IRF-В EC 300х150 - 400х200-S и толщина ваты 50-мм для IRF-В EC 500х250 - 1000х500. Для прямого доступа к рабочему колесу и двигателю, для монтажа или обслуживания, предусмотрена сервисная крышка.

Вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками и двигателем постоянного тока с внешним ротором, с постоянными магнитами, снабженные функцией управления. Класс защиты электродвигателя согласно EN 60529 - IP54. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.

Устройство рассчитано на срок службы в течение не менее 40.000 часов при эксплуатации в режиме максимальной мощности в условиях максимально допускаемой температуры окружающей среды.

Встроенный коммутирующий контроллер позволяет управлять работой вентилятора посредством сигнала от внешних устройств в помещении.

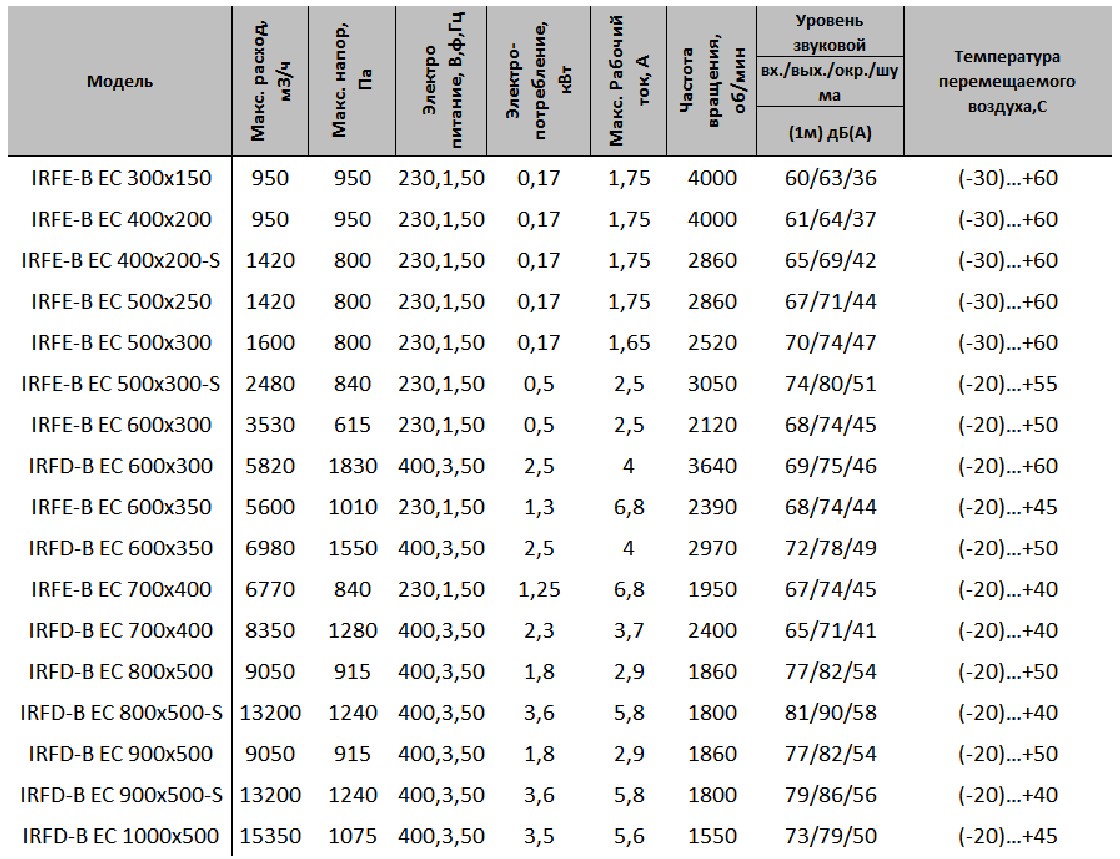

Технические характеристики

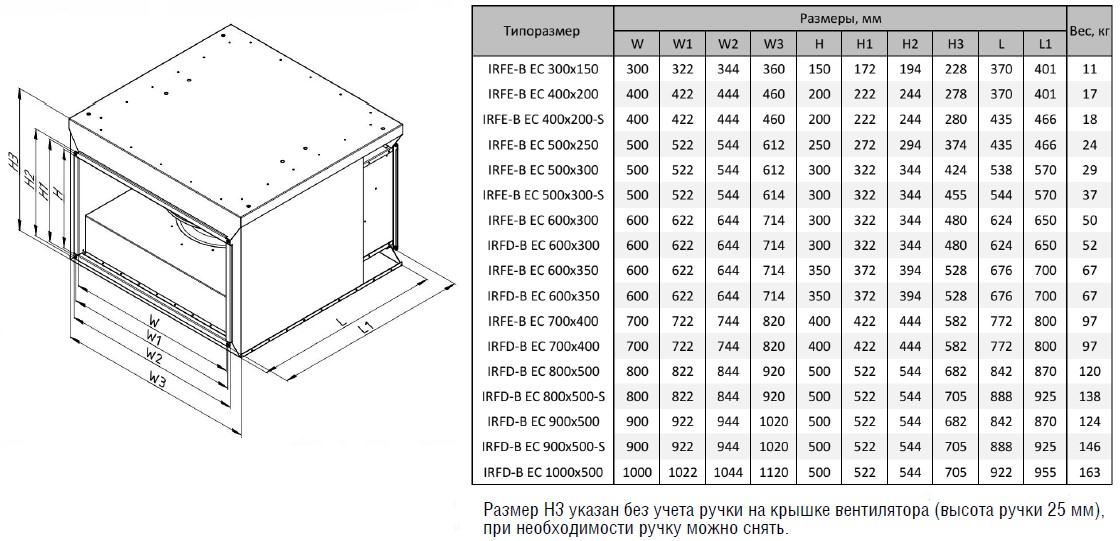

Массогабаритные показатели и присоединительные размеры

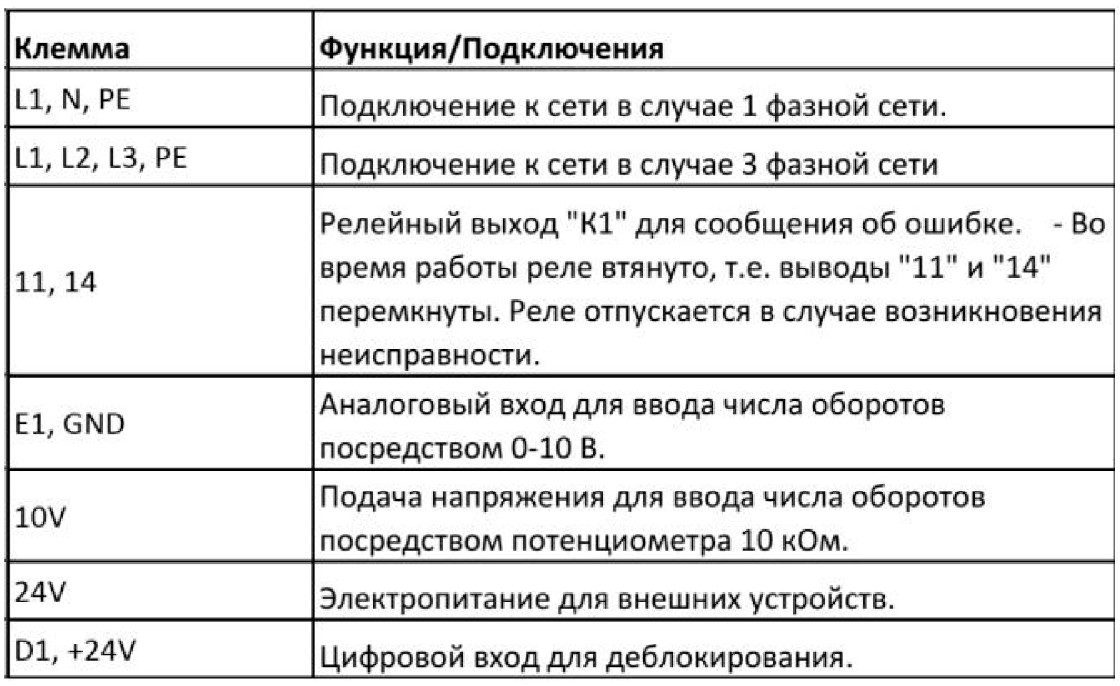

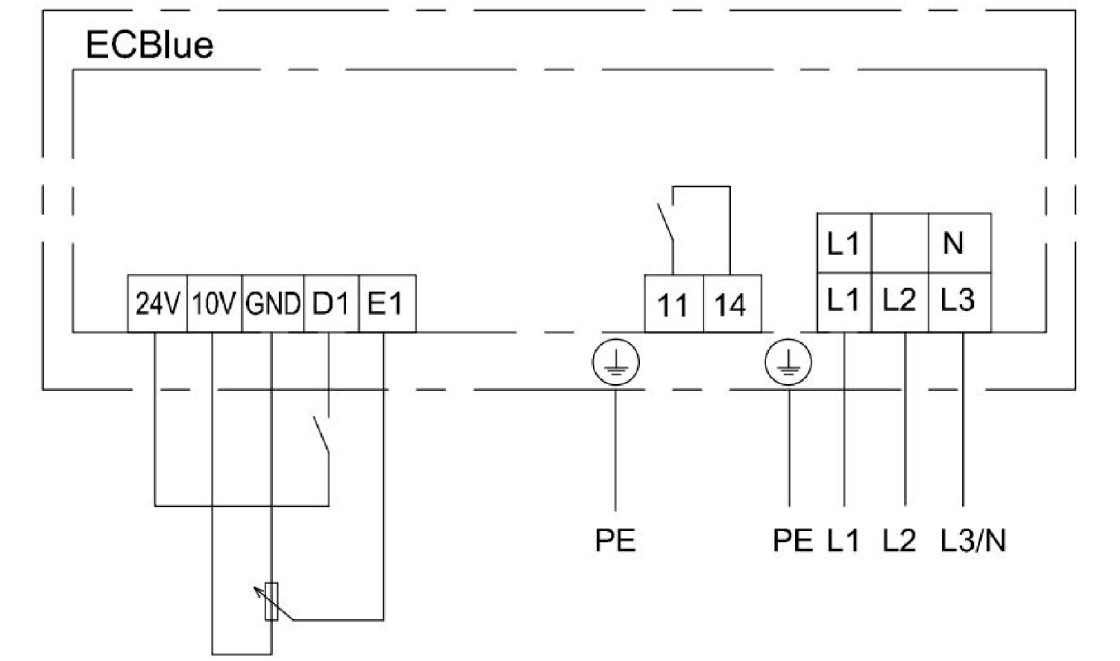

Внутренняя схема соединений

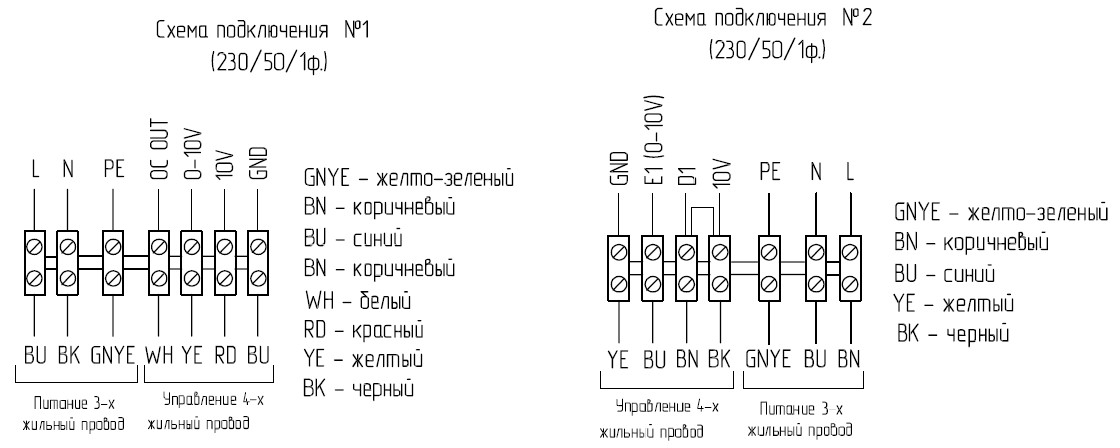

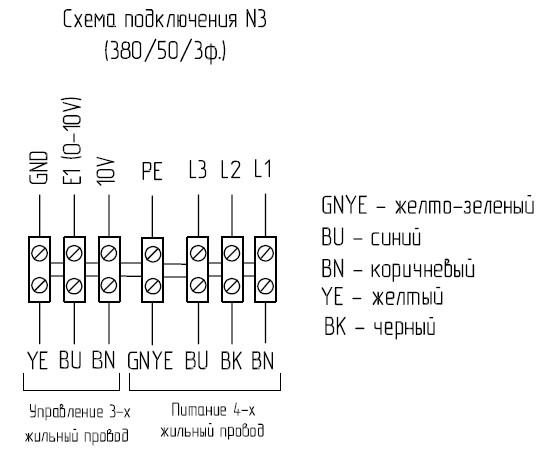

!!! Электрическое подключение, конечным потребителем, должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.

Подключение должно производиться квалифицированным персоналом соответствующими инструментами согласно соответствующей схеме соединений. Для подключения к электрической сети используется клеммная коробка. Кабель электропитания должен соответствовать мощности вентилятора.

1. Автоматический выключатель подбирается так, чтобы его ток срабатывания был в 1,5 раза больше максимального тока устройства (указанного на наклейке изделия).
2. Устройство разрешается подключать только к электрическим цепям, которые могут отключаться выключателем, отсоединяющим все полюса.

Плавная и точная регулировка.

• Управление вентилятором осуществляется при помощи управляющего сигнала 0-10 В. При изменении значений управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

!!! Необходимо:

- проверить соответствие электрической сети данным, указанным на вентиляторе;

- проверить электрические провода и соединения на соответствие требованиям электро-безопасности;

- проверить направление движения воздуха. Важно: вентилятор необходимо заземлить.

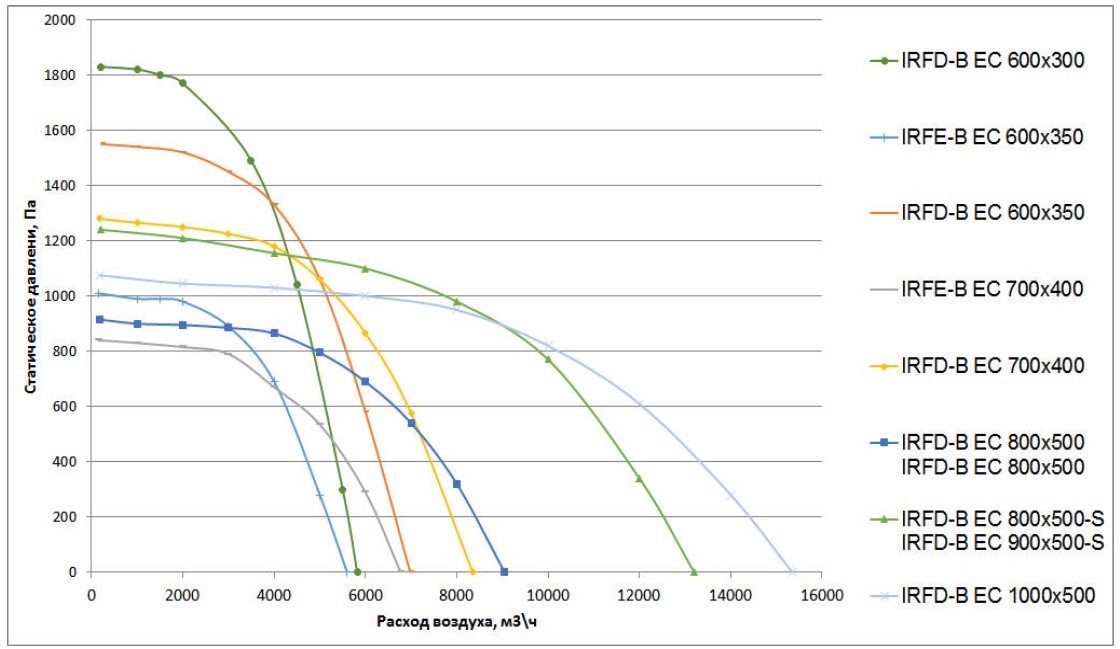

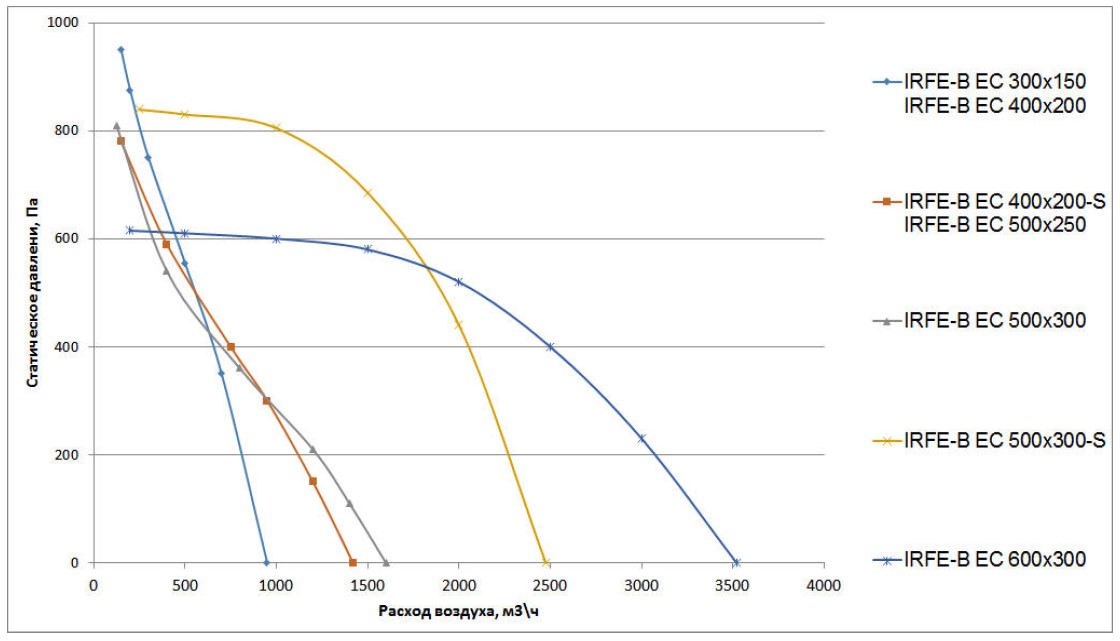

График производительности
