SHUFT 380-25 (380В, 25А, 16 кВт) Регулятор температуры

Модуль управления спроектирован и выполнен на программируемом кон-троллере производства «Zentec» серии U2019 и выполняет все необходимые функции для качественного управления мощностью калорифера, обеспечению защиты ТЭНов от перегрева и управлению приточным вентилятором.

Отличительной особенностью регулятора, построенного на ПЛК, является возможность гибкой настройки и диспетчеризации по протоколу «ModBus RTU», а также реализация встроенных защитных функций, таких как продувка вентилятора и защита калорифера от перегрева по сигналу от термостата.

Назначение и функционал RTS

Модуль управления выполняет следующие функции:

• Регулирование температуры в канале вентиляционной системы.
• Прямое управление приточным вентилятором (500Вт, 2,5А).
• Дистанционное управление включением и выключением регулятора.
• Дистанционное управление с панели управления ModBus (RS485)
• Дистанционное управление и диспетчеризация по протоколу ModBus (RS485)
• 2 режима регулирования: встроенный ПИ-регулятор или по сети ModBus (RS485).
• Продувка электрокалорифера для исключения перегрева ТЭНов.
• Защита от перегрева ТЭНов посредством аварийного термостата.
• Цветовая индикация состояния регулятора (LED-индикатор на панели)

Модуль управления конструктивно представляет собой металлический корпус (основание и крышка) с встроенным контроллером, регулятором, лампой индикации и коммутационными аппаратами. На лицевой панели установлен вращающийся регулятор температуры и контрольная лампа для индикации состояния регулятора (работа, авария).

На лицевой панели модуля управления расположен потенциометр, с помощью которого задаётся уставка температуры, которую будет поддерживать электрокалорифер в течение всего времени работы. Светодиод, расположенный на регуляторе, сигнализирует о состоянии RTS: наличие питания, работа, авария или ожидание.

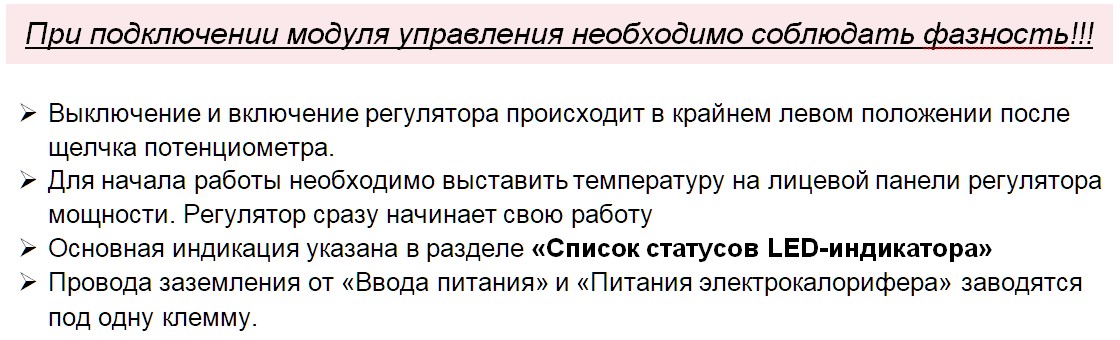

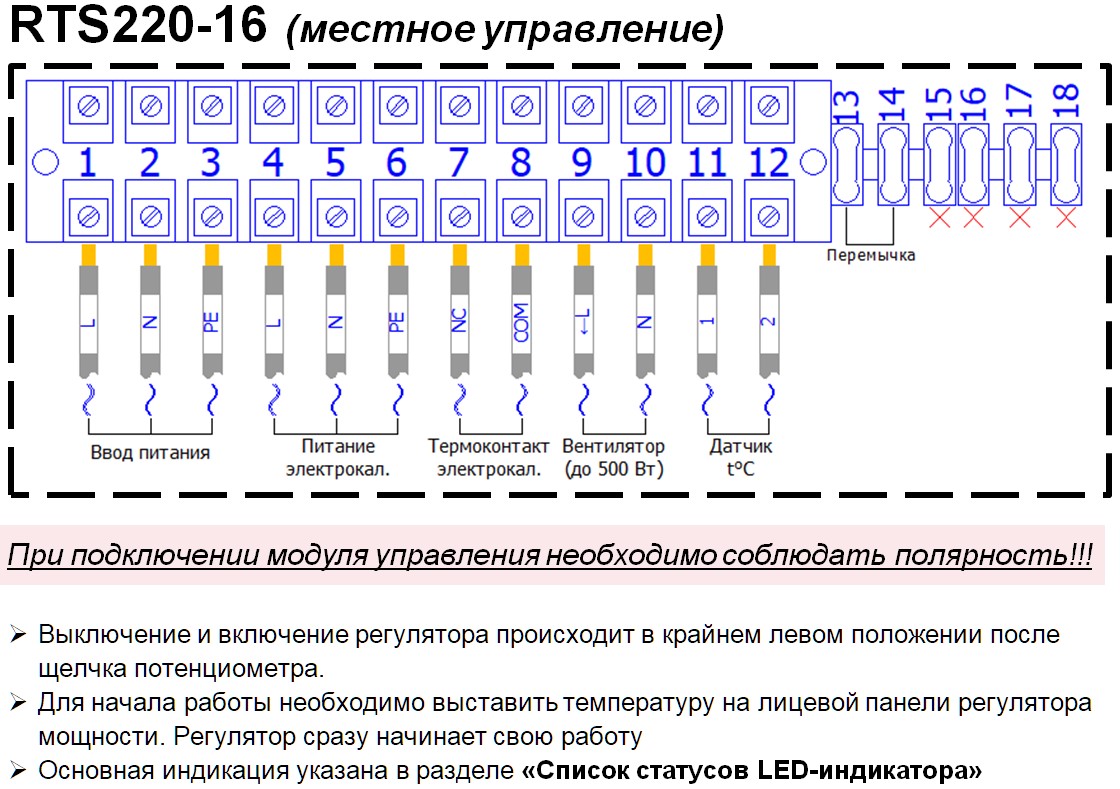

При работе в режиме «Местное управление» включение и выключение регулятора происходит в крайнем левом положении после щелчка потенциометра (при условии наличия перемычки «ДУ»).

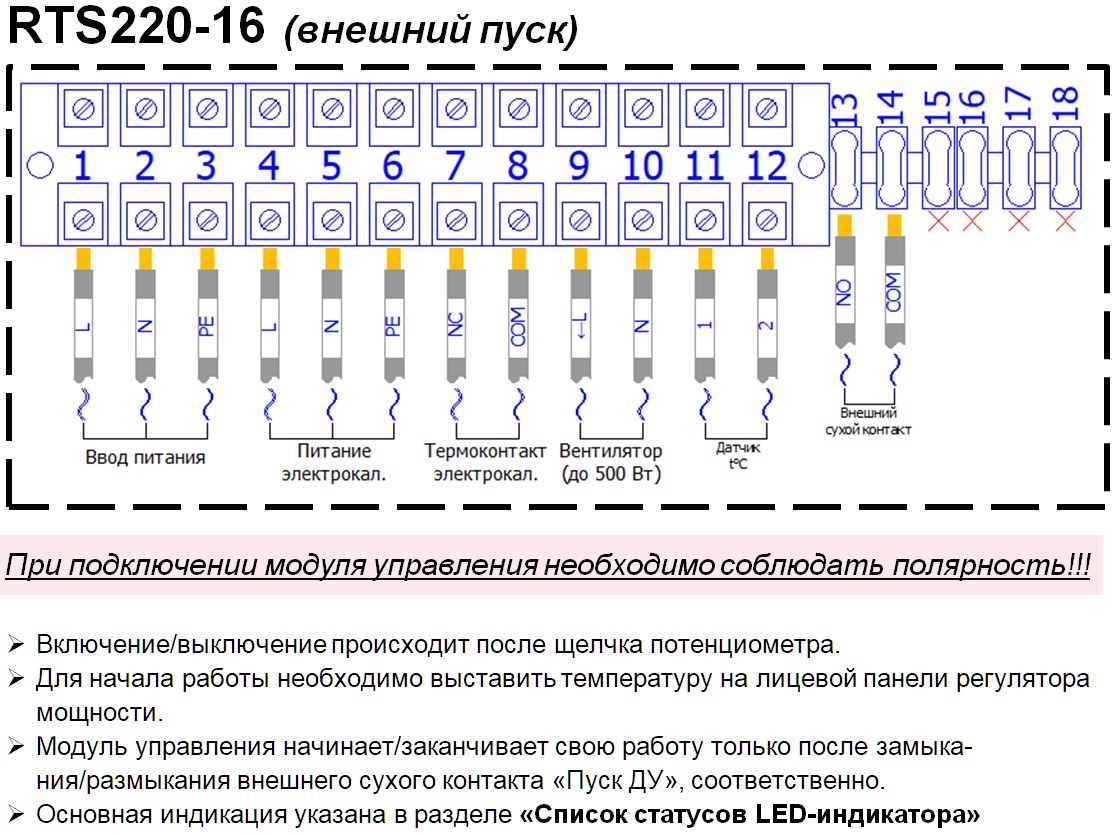

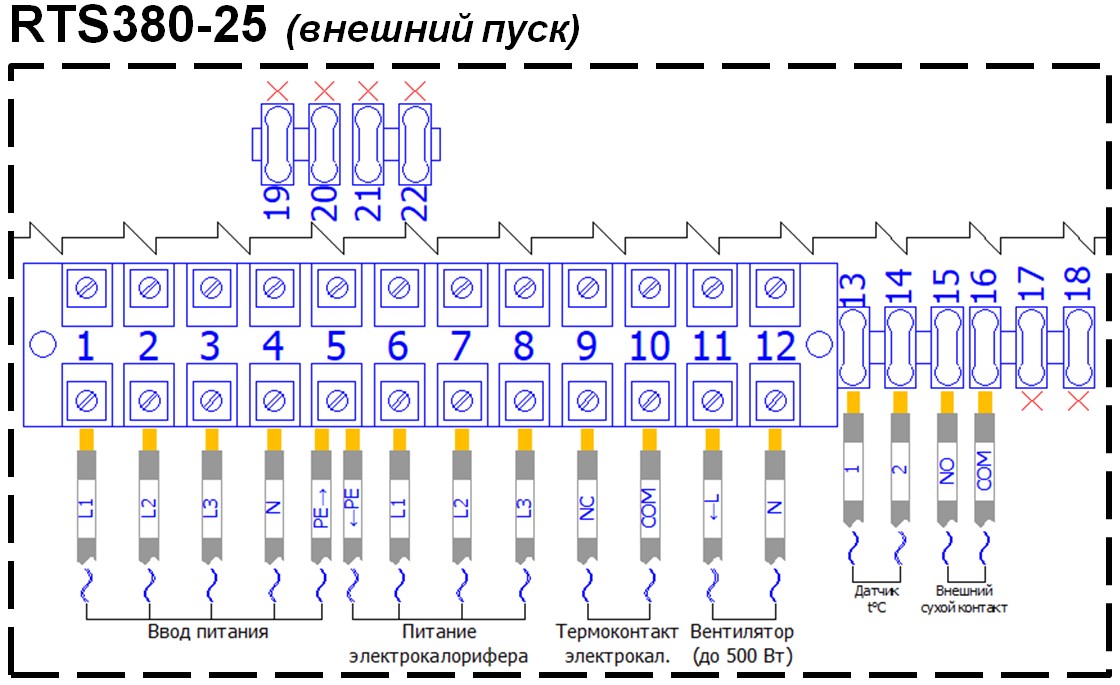

При работе в режиме «Внешний пуск» включение и выключение регулятора происходит аналогично местному управлению. При этом регулятор начинает или заканчивает свою работу только после замыкания или размыкания внешнего сухого контакта, соответственно. При этом регулятор температуры должен быть предварительно установлен на необходимую температуру для регулировки.

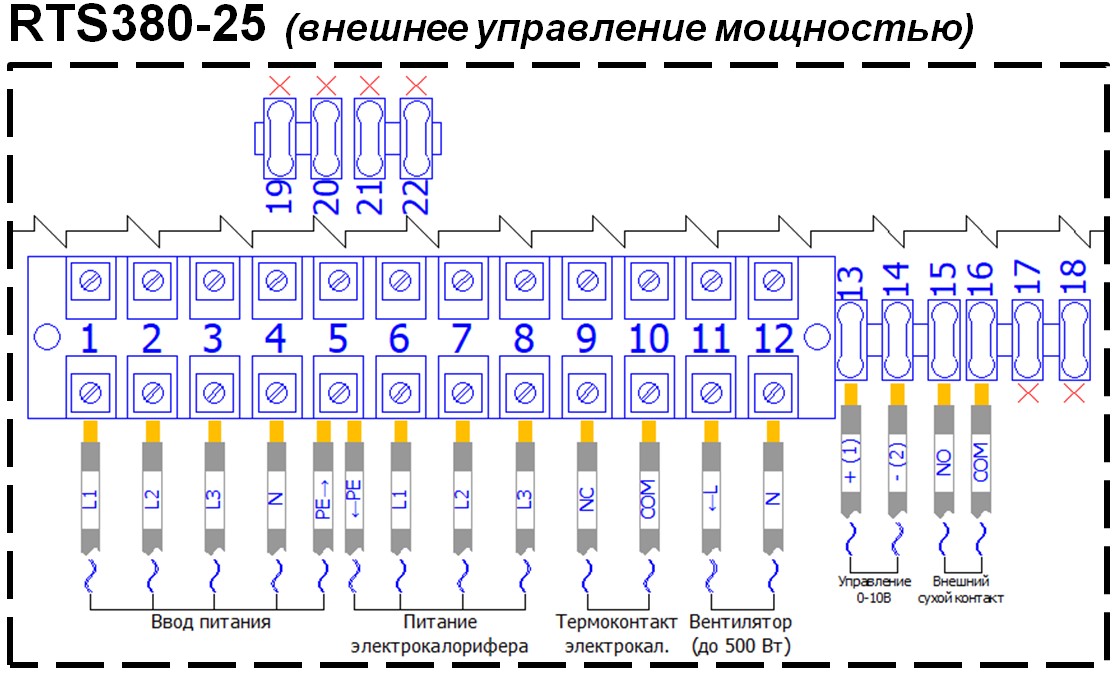

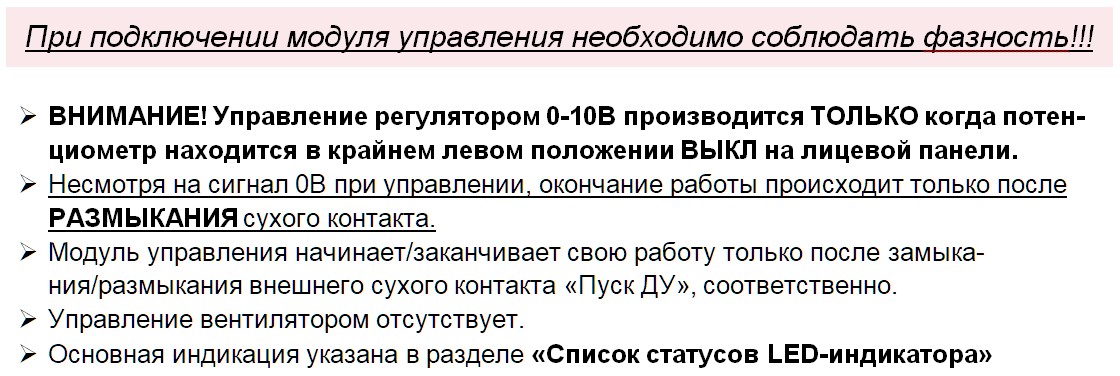

При работе в режиме «Внешнее управление мощностью» потенциометр должен быть выкручен в крайнее левое положение «ВЫКЛ». Включение и выключение обязательно должно сопровождаться замыканием/размыканием внешнего сухого контакта для корректной работы модуля управления. Задержки на включение и отключение вентилятора отсутствует, при необходимости задержек их необходимо предусмотреть дополнительно.

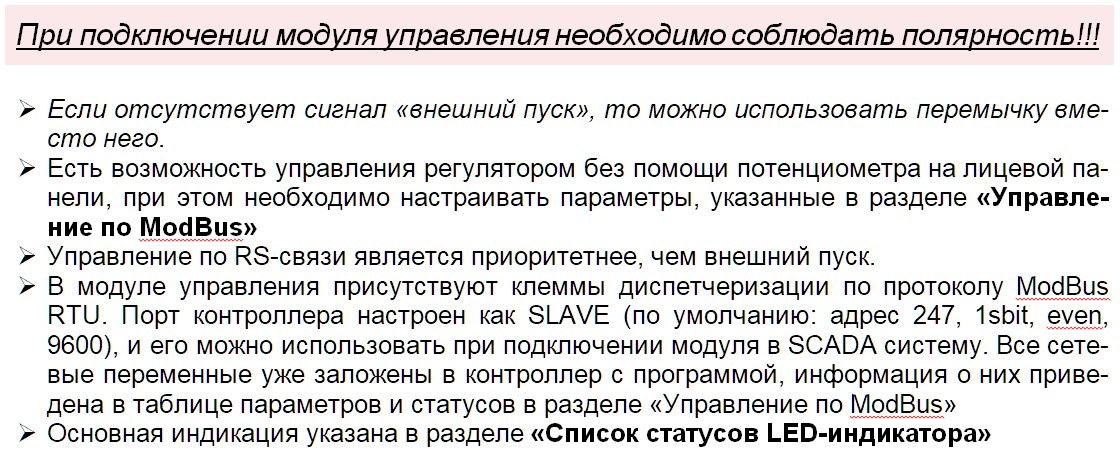

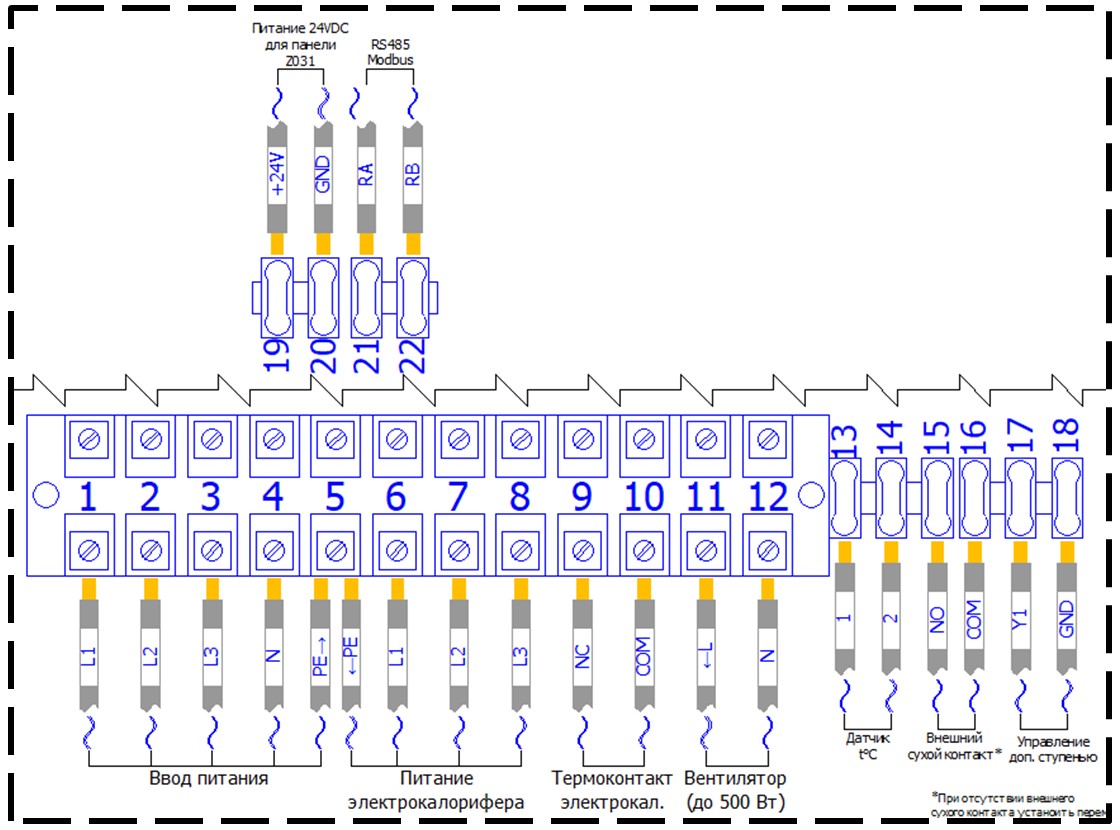

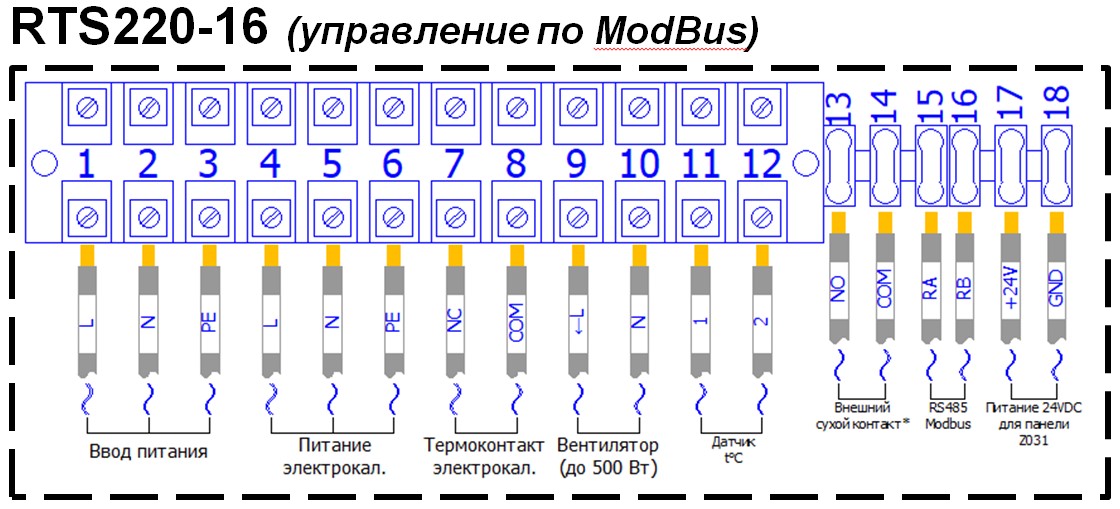

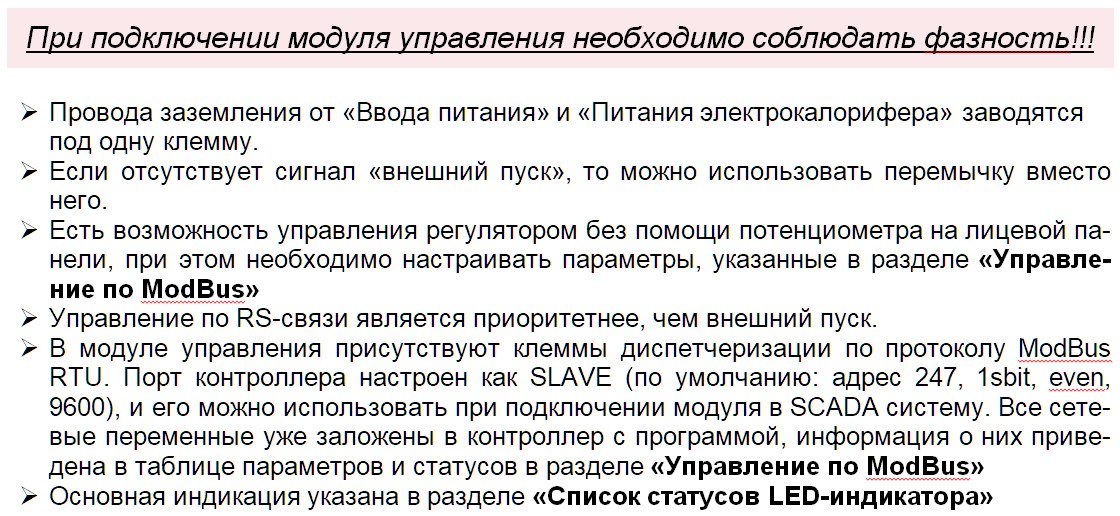

При работе в режиме «Управление по Modbus» включение, выключение, настройка и сбор параметров выполняются по протоколу ModBus RTU. Порт контроллера настроен как SLAVE (по умолчанию: адрес 247, 1sbit, even, 9600), и его можно использовать при подключении модуля в SCADA систему. Все сетевые переменные уже заложены в контроллер с программой, информация о них приведена в таблице ниже.

В процессе работы системы возможно возникновение ряда критических аварий, при которых дальнейшая работа системы недопустима. В таком случае система «уходит в аварию» и требуется вмешательство службы эксплуатации для возобновления работы. Определение типа аварии возможно по статусу LED-индикатора, или по сети ModBus.

В аварийном режиме регулятор RTS выключается, и его работа блокируется. Сброс аварий (а следовательно, и блокировки) осуществляется сбросом питания с модуля управления или посредством сети ModBus. Запуск (перезапуск) системы возможен только при отсутствии аварийных сигналов.

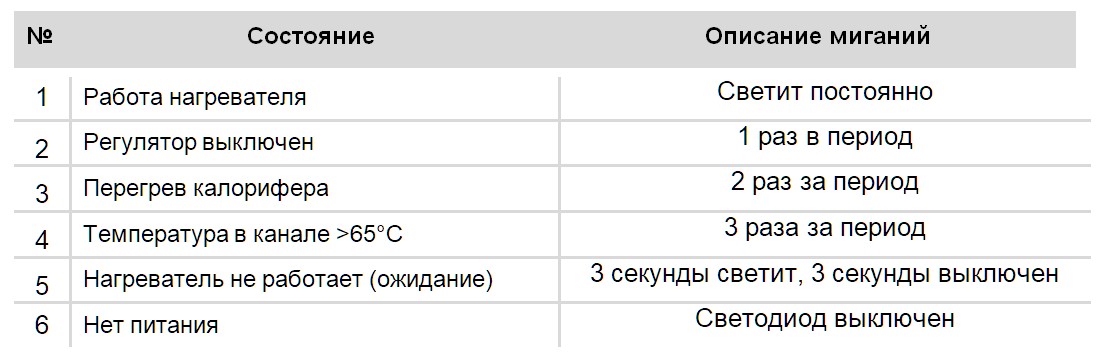

Список статусов LED-индикатора

Управление по Modbus

Помимо ручного режима, возможен еще режим управления по ModBus RTU, например, через системы диспетчеризации, или внешние пульты управления.

Алгоритмы работы

Модуль управления электрокалорифером вентиляционной установки может функционировать в двух режимах: дежурном и рабочем.

Включение и выключение режимов работы осуществляется местно или дистанционно, по сети (в зависимости от выбранного параметром П11 типа управления (описание параметров см. ниже)).

Местное включение осуществляется с потенциометра на лицевой панели модуля RTS (при условии, что замкнуты контакты «Пуск ДУ»).

Дистанционное включение по сети (параметр П2).

В дежурном режиме управление и регулирование температуры в канале электрокалорифером не осуществляется (сигнал управления симисторным регулятором мощности отсутствует).

В рабочем режиме при поступлении сигнала на запуск первым делом происходит включение вентилятора. Через заданное параметром П9 время активируется регулятор управления мощностью электрокалорифера. В зависимости от выбранного типа управления (параметр П11) система определяет источник задания управляющего напряжения:

• встроенный ПИ-регулятор – в соответствии с рассогласованием уставки и показаний датчика температуры воздуха в канале (настройки регулятора задаются параметрами П14-П16 – если выход на уставку температуры занимает слишком длительное время (более 15 минут) – необходимо увеличить значение параметра П16, если же уставка достигается слишком быстро, но показания температуры «скачут» возле уставки – необходимо уменьшить значение данного параметра);
• сетевой регистр задания мощности П13.

Для каждого случая система управления транслирует выходной сигнал по принципу широтно-импульсной модуляции согласно заданному параметром П12 периоду ШИМ.

Если в процессе работы системы при местном управлении (МУ) встроенным регулятором разница между уставкой и температурой в канале при максимальной мощности калорифера составляет менее 10°С в течение 10 минут, то работа системы блокируется.

При повышении температуры в канале вентиляционной системы сверх 65°С или размыкании защитного термоконтакта электрокалорифера (типовая уставка 80-90 °С), аварии температурного датчика (обрыв или короткое замыкание) работа регулятора блокируется (независимо от типа управления и режима работы системы), но контроллер продолжает удерживать команду на работу вентилятора, чтобы исключить возможный выход ТЭНов из строя из-за перегрева.

При выключении регулятора температуры сигнал на управление калорифером снимается (снимается питание), однако приточный вентилятор продолжает функционировать в течение определяемого параметром П10 времени продувки для того, чтобы охладить ребра электрокалорифера и исключить преждевременный выход ТЭНов из строя.

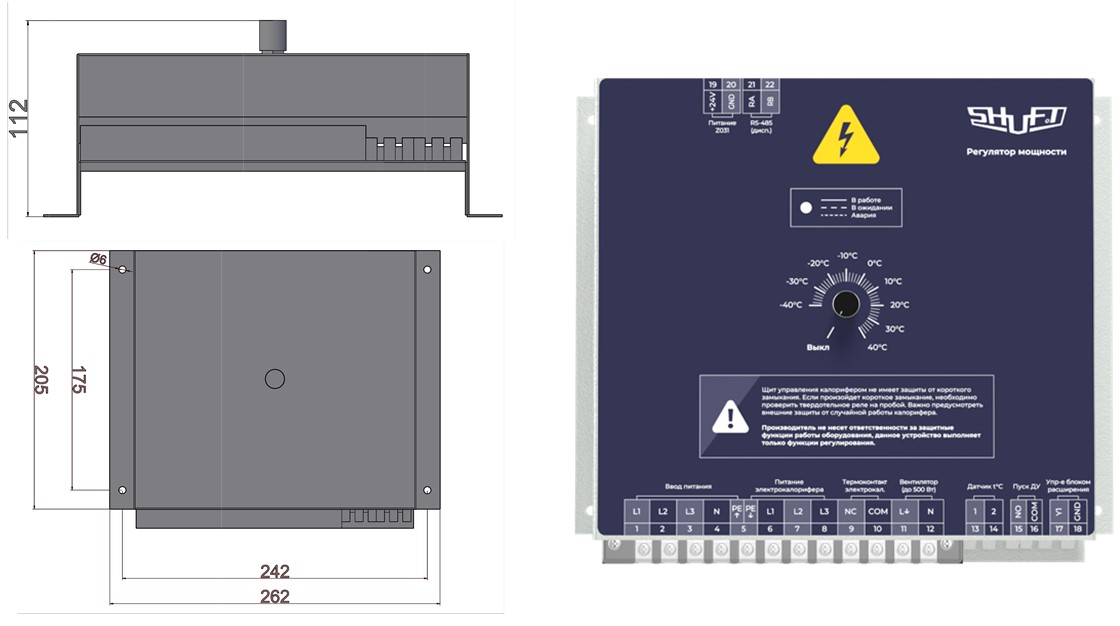

Габаритные размеры:

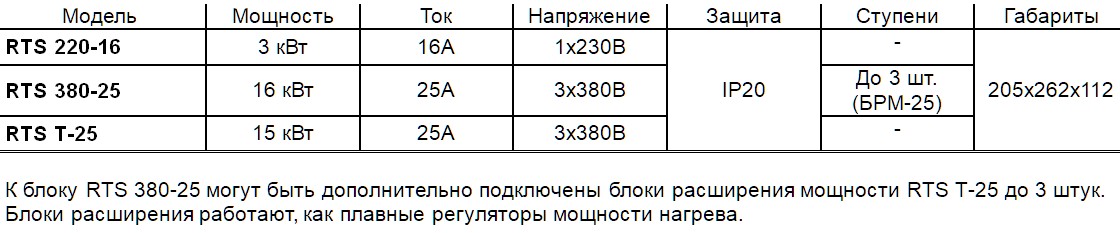

Модельный ряд и дополнительные принадлежности:

Дополнительные принадлежности:

• SHUFT HTF-NTC10k: Канальный датчик температуры в гильзе. Предназначен для измерения температуры в канале вентиляционной системы.
• SHUFT RTF1-NTC10k: Комнатный (наружный) датчик температуры. Предназначен для измерения темпе-ратуры в помещении.
• TS SHUFT: Термостат защиты электрокалорифера стержневой. От 2 м до 11,5 м применяется для защиты ТЭНов от перегрева в качестве аварийного сигнала.

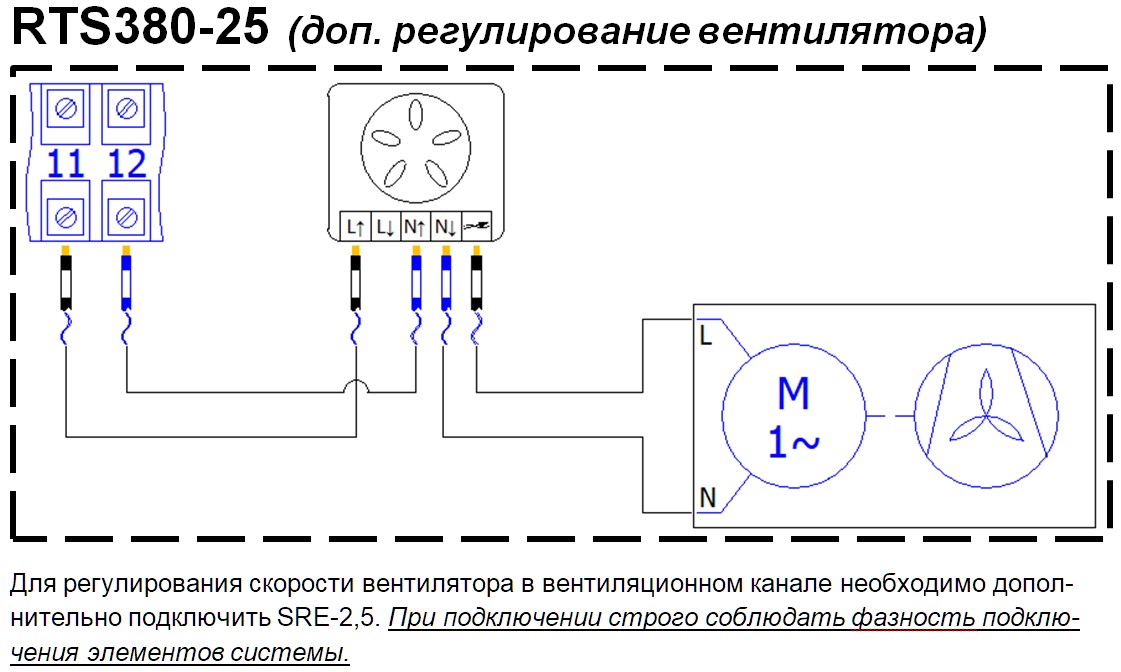

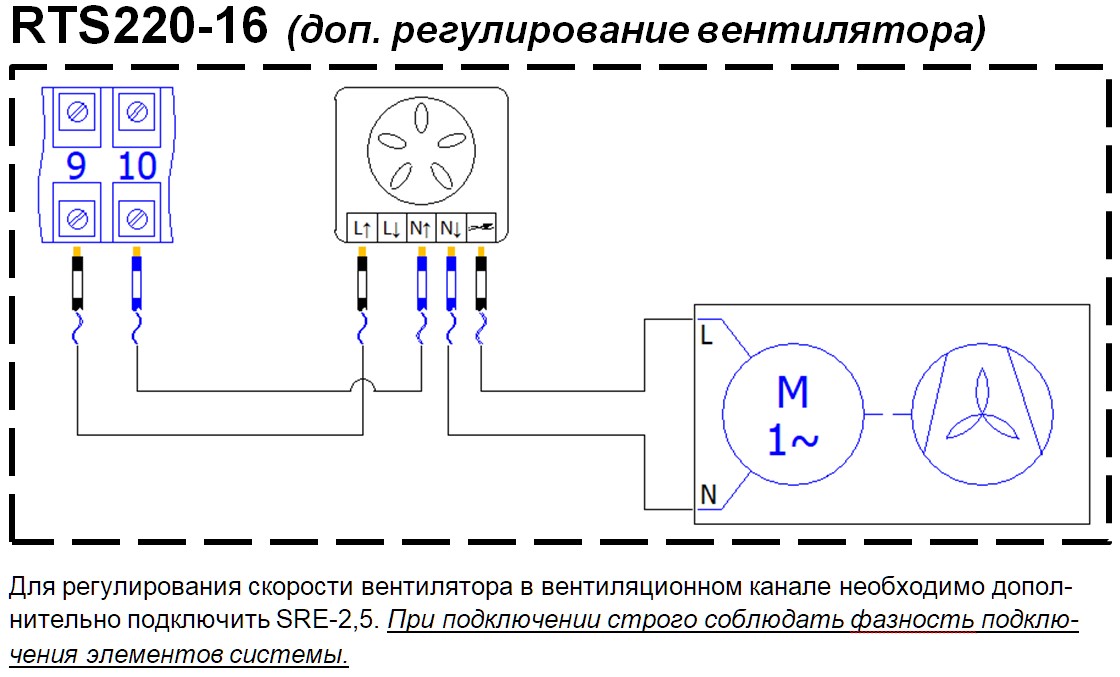

• SHUFT SRE 2,5: Однофазный тиристорный регулятор скорости. Предназначен для плавного регулирования скорости вращения электродвигателей однофазный вентиляторов.
• Выносная панель Zentec серии Z: выносная панель, которая может использоваться для управления и настройки модуля.
