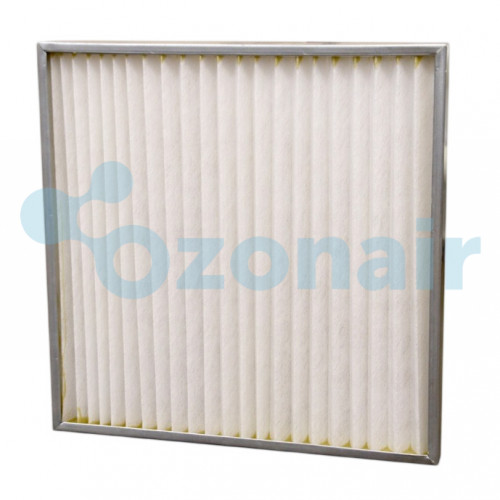

Ozonair FVcass-III-69-48-G4/Gal/RM0/S0 фильтр кассетный воздушный
- Срок поставки: 2-3 недели -
Бренд:
Ozonair
Описание
Главная / Фильтры / Кассетные / FVcass-III-69-48-G4/Gal/RM0/S0
Ozonair FVcass-III-69-48-G4/Gal/RM0/S0
Фильтр воздушный кассетный
Класс G4
Толщина 48 мм
Оцинкованная сталь
Полиэстер
Расшифровка модели FVcass-III-69-48-G4/Gal/RM0/S0
| FVcass | Тип фильтра — кассетный |
| III | Тип исполнения — полиэстер, залитый по периметру клеем |
| 69 | Ширина × Высота — 69 см / 592 × 892 мм |
| 48 | Толщина фильтра — 48 мм |
| G4 | Класс очистки — G4 (по ГОСТ Р ЕН 779-2014) |
| Gal | Материал корпуса — оцинкованная сталь |
| RM0 | Опорная сетка — отсутствует |
| S0 | Наличие уплотнения — нет |
Характеристики
- Отрасль применения: общеобменная вентиляция
- Фильтрующий материал: полиэстер
- Материал корпуса: Gal — оцинкованная сталь, Pl — пластик, CF — картон
- Размеры, мм: 592 × 892 × 48 (Ш × В × Г)
- Опорная сетка: отсутствует
- Номинальная производительность: 5100 м³/ч
- Класс очистки данной модели: G4
- Конечное аэродинамическое сопротивление: 250 Па
- Рабочая температура: от −40 до +70 °С
Расшифровка номенклатуры
| Тип фильтра | Ширина (W) | Высота (H) | Толщина (рамки) | Класс очистки | Опорная сетка |
|---|---|---|---|---|---|
| I — химволокно с армирующей сеткой III — полиэстер, залитый по периметру клеем IV — гофрированный пенополиуретан |
Перпендикулярно линиям гофр, мм 100–2960 |
Параллельно линиям гофр, мм 100–1000 |
Толщина фильтра, мм: оцинкованная/нержавеющая сталь 27–600; МДФ 45–600; алюминий экструдированный 66, 78, 90, 117, 150, 300. Стандарт: 78, 150, 292, 300 |
G3, G4, М5 по ГОСТ Р ЕН 779-2014 | RM0 — отсутствует RM1 — с одной стороны RM2 — с двух сторон |
Технические характеристики
| Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя пылезадерживающая способность Am, % | Номинальная удельная воздушная нагрузка, м³/ч×м² (м/с) | Аэродинамическое сопротивление, Па | Конечное сопротивление, Па |
|---|---|---|---|---|
| G3 | 80 ≤ Am < 90 | 9700 (2,7) | 53 (48 мм) / 41 (96 мм) | 250 |
| G4 | 90 ≤ Am | 9700 (2,7) | 58 (48 мм) / 45 (96 мм) | 250 |
| М5 | 40 ≤ Am < 60 | 9700 (2,7) | 75 (48 мм) / 60 (96 мм) | 450 |
Технические параметры и характеристики фильтров соответствуют ГОСТ Р ЕН 779-2014.
Таблица типоразмеров
| Обозначение | Ширина, W (мм) | Высота, H (мм) | Номинальная производительность, м³/ч |
|---|---|---|---|
| FVcass-III-33-48-G3(G4, F5) | 287 | 287 | 850 |
| FVcass-III-35-48-G3(G4, F5) | 287 | 490 | 1400 |
| FVcass-III-36-48-G3(G4, F5) | 287 | 592 | 1700 |
| FVcass-III-39-48-G3(G4, F5) | 287 | 892 | 2500 |
| FVcass-III-53-48-G3(G4, F5) | 490 | 287 | 1400 |
| FVcass-III-55-48-G3(G4, F5) | 490 | 490 | 2350 |
| FVcass-III-56-48-G3(G4, F5) | 490 | 592 | 2800 |
| FVcass-III-59-48-G3(G4, F5) | 490 | 892 | 4200 |
| FVcass-III-63-48-G3(G4, F5) | 592 | 287 | 1700 |
| FVcass-III-65-48-G3(G4, F5) | 592 | 490 | 2800 |
| FVcass-III-66-48-G3(G4, F5) | 592 | 592 | 3400 |
| FVcass-III-69-48-G3(G4, F5) | 592 | 892 | 5100 |
| FVcass-III-93-48-G3(G4, F5) | 892 | 287 | 2500 |
| FVcass-III-95-48-G3(G4, F5) | 892 | 490 | 4200 |
| FVcass-III-96-48-G3(G4, F5) | 892 | 592 | 5100 |
| FVcass-III-99-48-G3(G4, F5) | 892 | 892 | 7600 |
| FVcass-III-33-96-G3(G4, F5) | 287 | 287 | 850 |
| FVcass-III-35-96-G3(G4, F5) | 287 | 490 | 1400 |
| FVcass-III-36-96-G3(G4, F5) | 287 | 592 | 1700 |
| FVcass-III-39-96-G3(G4, F5) | 287 | 892 | 2500 |
| FVcass-III-53-96-G3(G4, F5) | 490 | 287 | 1400 |
| FVcass-III-55-96-G3(G4, F5) | 490 | 490 | 2350 |
| FVcass-III-56-96-G3(G4, F5) | 490 | 592 | 2800 |
| FVcass-III-59-96-G3(G4, F5) | 490 | 892 | 4200 |
| FVcass-III-63-96-G3(G4, F5) | 592 | 287 | 1700 |
| FVcass-III-65-96-G3(G4, F5) | 592 | 490 | 2800 |
| FVcass-III-66-96-G3(G4, F5) | 592 | 592 | 3400 |
| FVcass-III-69-96-G3(G4, F5) | 592 | 892 | 5100 |
| FVcass-III-93-96-G3(G4, F5) | 892 | 287 | 2500 |
| FVcass-III-95-96-G3(G4, F5) | 892 | 490 | 4200 |
| FVcass-III-96-96-G3(G4, F5) | 892 | 592 | 5100 |
| FVcass-III-99-96-G3(G4, F5) | 892 | 892 | 7600 |
Аэродинамическое сопротивление чистого фильтра G4
| Класс фильтра | Толщина, мм | 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 |
|---|---|---|---|---|---|---|---|---|---|
| G4 | 48 | 16 | 24 | 32 | 36 | 49 | 58 | 69 | 88 |
| G4 | 96 | 7 | 14 | 21 | 25 | 37 | 45 | 54 | 71 |
Аэродинамическое сопротивление чистого фильтра G3
| Класс фильтра | Толщина, мм | 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 |
|---|---|---|---|---|---|---|---|---|---|
| G3 | 48 | 11 | 19 | 27 | 31 | 44 | 53 | 64 | 83 |
| G3 | 96 | 3 | 10 | 17 | 21 | 33 | 41 | 50 | 67 |
Расчет номинальной производительности (нестандартные размеры)
Qн = Fвх × qн
где Qн — номинальная производительность, м³/ч; qн — номинальная удельная воздушная нагрузка, м³/ч×м²; Fвх — площадь входного сечения, м².
Условия эксплуатации
- Фильтры сохраняют технические характеристики при температуре воздуха от −40 до +70 °С.
- Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
- Замена фильтров — при достижении конечного аэродинамического сопротивления или сопротивления, указанного в паспорте вентиляционной установки.
Ozonair — фильтры кассетные
Характеристики
Тип.
Кассетный
Ширина (B)
592 мм
Высота (А)
892 мм
Класс очистки
G4
Толщина рамки
48 мм
Материал
Полиэстер
Бренд
Ozonair
Страна
Россия
