Ozonair FVcass-I-895-435-45-G4/Gal/RM1/S0 фильтр кассетный

Name: Ozonair FVcass-I-895-435-45-G4/Gal/RM1/S0 фильтр кассетный
Brand: Ozonair
SKU: 339851

Оставить отзыв

- Срок поставки: 3-5 недель -

Ozonair FVcass-I-895-435-45-G4/Gal/RM1/S0 фильтр кассетный

Бренд:

Ozonair

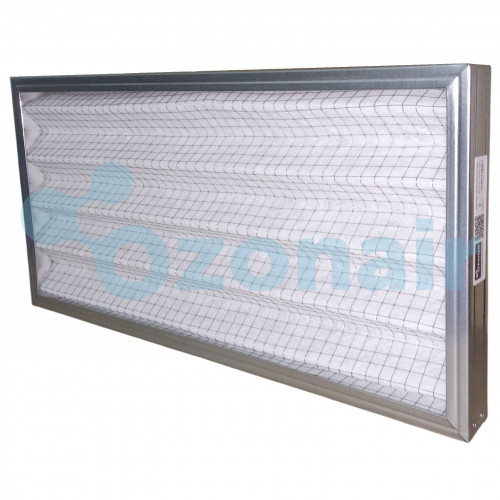

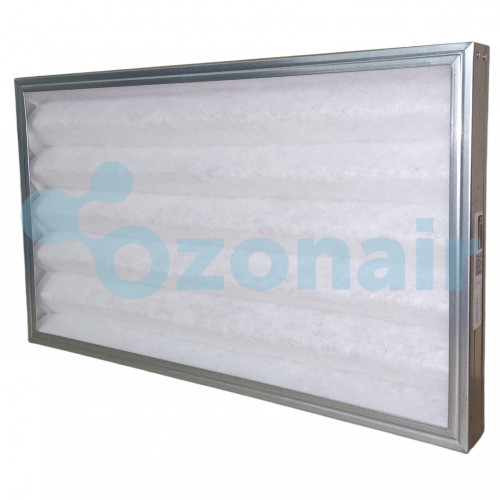

Ozonair FVcass-I-895-435-45-G4/Gal/RM1/S0 фильтр кассетный — кассетный воздушный фильтр для общеобменной вентиляции с полиэстеровым фильтрующим элементом (химволокно с армирующей сеткой), класс очистки G4, размер 895×435 мм, толщина 45 мм, корпус из оцинкованной стали, опорная сетка с одной стороны, без уплотнения; предназначен для грубой очистки воздуха, рабочий диапазон температур от −40 до +70 °С, замена — при достижении конечного сопротивления 250 Па.

Дополнительные услуги:

Замена фильтра (+192,97 ₽)

Выезд инженера до МКАД (+7 500 ₽)

Выезд инженера за МКАД (1 км) (+120 ₽)

Характеристики

Тип.:

Кассетный

Ширина (B):

895 мм

Высота (А):

435 мм

Класс очистки:

Толщина рамки:

45 мм

Материал:

Полиэстер

Смотреть все

Категории

Фильтры кассетные FVcass (ФВКac), Вентиляция, Фильтры для вентиляции, Фильтры воздушные OZONAIR

Тэги

Фильтры кассетные Фильтры кассетные OzonAir Фильтры кассетные G4

Артикул: 339851

Наличие уточняйте - шт

12баллов

Количество бонусов которые вы получите при покупке данного товара

1 286,49 ₽

1 865,41 ₽

- 31%

Экономия 578,92 ₽

Количество:

Заказать через:

Заказ по телефону:+7 (495) 999-16-92

Описание

Ozonair FVcass-I-895-435-45-G4/Gal/RM1/S0 — Фильтр кассетный

Главная / Фильтры / Кассетные / FVcass-I-895-435-45-G4/Gal/RM1/S0

Расшифровка модели FVcass-I-895-435-45-G4/Gal/RM1/S0

FVcass	Тип фильтра — кассетный
I	Тип исполнения — химволокно с армирующей сеткой
895	Ширина фильтра — 895 мм
435	Высота фильтра — 435 мм
45	Толщина фильтра (рамки) — 45 мм
G4	Класс очистки — G4 (по ГОСТ Р ЕН 779-2014)
Gal	Материал корпуса — оцинкованная сталь
RM1	Опорная сетка — с одной стороны
S0	Наличие уплотнения - нет

Характеристики

Отрасль применения: общеобменная вентиляция
Фильтрующий материал: полиэстер
Класс очистки: G3, G4
Материал корпуса: Gal — оцинкованная сталь, SS — нержавеющая сталь, Al — алюминий, MDF — МДФ, CF — картон, Pl — пластик

Расшифровка номенклатуры

Тип фильтра	Ширина (W)	Высота (H)	Толщина (рамки)	Класс очистки	Опорная сетка
I — химволокно с армирующей сеткой III — полиэстер, залитый по периметру клеем IV — гофрированный пенополиуретан	Перпендикулярно линиям гофр, мм 100–2960	Параллельно линиям гофр, мм 100–1000	Толщина фильтра, мм: оцинкованная/нержавеющая сталь 27–600; МДФ 45–600; алюминий экструдированный 66, 78, 90, 117, 150, 300. Стандарт: 78, 150, 292, 300	G3, G4, М5 по ГОСТ Р ЕН 779-2014	Gal — оцинкованная сталь SS — нержавеющая сталь Al — алюминий MDF — МДФ CF — картон Pl — пластик

Коды обозначения стандартных размеров

Размер, мм	Обозначение
287	3
490	5
592	6
892	9

Технические характеристики

Класс фильтра по ГОСТ Р ЕН 779-2014	Средняя пылезадерживающая способность Am, %	Номинальная удельная воздушная нагрузка, м³/ч×м² (м/с)	Аэродинамическое сопротивление, Па	Конечное сопротивление, Па
G3	80 ≤ Am < 90	9700 (2,7)	53 (48 мм) / 41 (96 мм)	250
G4	90 ≤ Am	9700 (2,7)	58 (48 мм) / 45 (96 мм)	250
М5	40 ≤ Am < 60	9700 (2,7)	75 (48 мм) / 60 (96 мм)	450

Аэродинамическое сопротивление чистого фильтра M5

Класс фильтра	Толщина, мм	4850	5820	6790	7275	8730	9700	10670	12125
Сопротивление (Па) при воздушной нагрузке (м³/ч·м²)
М5	48	27	36	44	49	64	75	87	106
М5	96	15	23	31	36	50	60	72	90

Аэродинамическое сопротивление чистого фильтра G3

Класс фильтра	Толщина, мм	4850	5820	6790	7275	8730	9700	10670	12125
Сопротивление (Па) при воздушной нагрузке (м³/ч·м²)
G3	48	11	19	27	31	44	53	64	83
G3	96	3	10	17	21	33	41	50	67

Аэродинамическое сопротивление чистого фильтра G4

Класс фильтра	Толщина, мм	4850	5820	6790	7275	8730	9700	10670	12125
Сопротивление (Па) при воздушной нагрузке (м³/ч·м²)
G4	48	16	24	32	36	49	58	69	88
G4	96	7	14	21	25	37	45	54	71

Расчет номинальной производительности (нестандартные размеры)

Qн = Fвх × qн

где Qн — номинальная производительность, м³/ч; qн — номинальная удельная воздушная нагрузка, м³/ч×м²; Fвх — площадь входного сечения, м².

Условия эксплуатации

Фильтры сохраняют технические характеристики при температуре воздуха от −40 до +70 °С.
Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
Замена фильтров — при достижении конечного аэродинамического сопротивления или сопротивления, указанного в паспорте вентиляционной установки.

Таблица типоразмеров

Обозначение	Ширина, W (мм)	Высота, H (мм)	Номинальная производительность, м³/ч
FVcass-III-33-48-G3(G4, F5)	287	287	850
FVcass-III-35-48-G3(G4, F5)	287	490	1400
FVcass-III-36-48-G3(G4, F5)	287	592	1700
FVcass-III-39-48-G3(G4, F5)	287	892	2500
FVcass-III-53-48-G3(G4, F5)	490	287	1400
FVcass-III-55-48-G3(G4, F5)	490	490	2350
FVcass-III-56-48-G3(G4, F5)	490	592	2800
FVcass-III-59-48-G3(G4, F5)	490	892	4200
FVcass-III-63-48-G3(G4, F5)	592	287	1700
FVcass-III-65-48-G3(G4, F5)	592	490	2800
FVcass-III-66-48-G3(G4, F5)	592	592	3400
FVcass-III-69-48-G3(G4, F5)	592	892	5100
FVcass-III-93-48-G3(G4, F5)	892	287	2500
FVcass-III-95-48-G3(G4, F5)	892	490	4200
FVcass-III-96-48-G3(G4, F5)	892	592	5100
FVcass-III-99-48-G3(G4, F5)	892	892	7600
FVcass-III-33-96-G3(G4, F5)	287	287	850
FVcass-III-35-96-G3(G4, F5)	287	490	1400
FVcass-III-36-96-G3(G4, F5)	287	592	1700
FVcass-III-39-96-G3(G4, F5)	287	892	2500
FVcass-III-53-96-G3(G4, F5)	490	287	1400
FVcass-III-55-96-G3(G4, F5)	490	490	2350
FVcass-III-56-96-G3(G4, F5)	490	592	2800
FVcass-III-59-96-G3(G4, F5)	490	892	4200
FVcass-III-63-96-G3(G4, F5)	592	287	1700
FVcass-III-65-96-G3(G4, F5)	592	490	2800
FVcass-III-66-96-G3(G4, F5)	592	592	3400
FVcass-III-69-96-G3(G4, F5)	592	892	5100
FVcass-III-93-96-G3(G4, F5)	892	287	2500
FVcass-III-95-96-G3(G4, F5)	892	490	4200
FVcass-III-96-96-G3(G4, F5)	892	592	5100
FVcass-III-99-96-G3(G4, F5)	892	892	7600

Ozonair — фильтры кассетные

Характеристики

Тип.

Кассетный

Ширина (B)

895 мм

Высота (А)

435 мм

Класс очистки

Толщина рамки

45 мм

Материал

Полиэстер

Бренд

Ozonair

Страна

Россия
