OZONAIR DRFA-200 диффузор дисковый

OZONAIR DRFA-200 диффузор дисковый

Круглый диффузор с неперфорированной лицевой частью применяется для притока и вытяжки, а также для горизонтальной подачи воздуха. С помощью направляющих можно регулировать направление потока. Лицевая часть диффузора съемная, что облегчает очистку и позволяет получить доступ к воздуховоду.

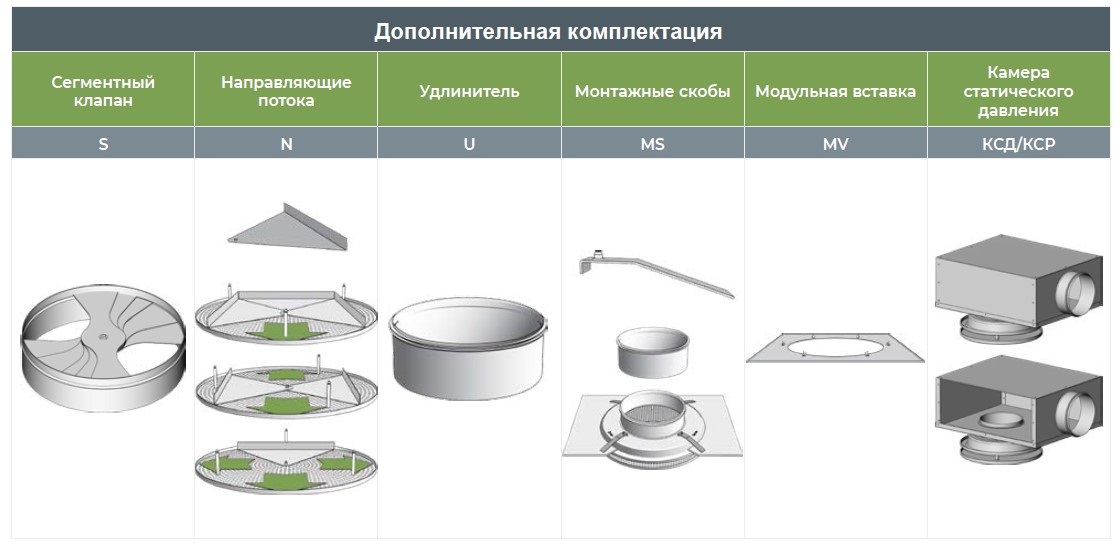

В комплект поставки входят Дополнительно можно приобрести:

• сегментный клапан для регулировки расхода воздуха;
• монтажные скобы;
• модульная вставка;
• направляющие потока воздуха;
• Камера статического давления (позволяет регулировать расход воздуха и обеспечивает стабильный поток).
• сегментный клапан и удлинитель.

Материалы, из которых изготавливаются диффузоры:

- оцинкованная листовая сталь толщиной 0.9 мм. По умолчанию диффузоры окрашиваются в белый цвет RAL 9016 по запросу возможна окраска камеры в любой другой цвет по таблице RAL.

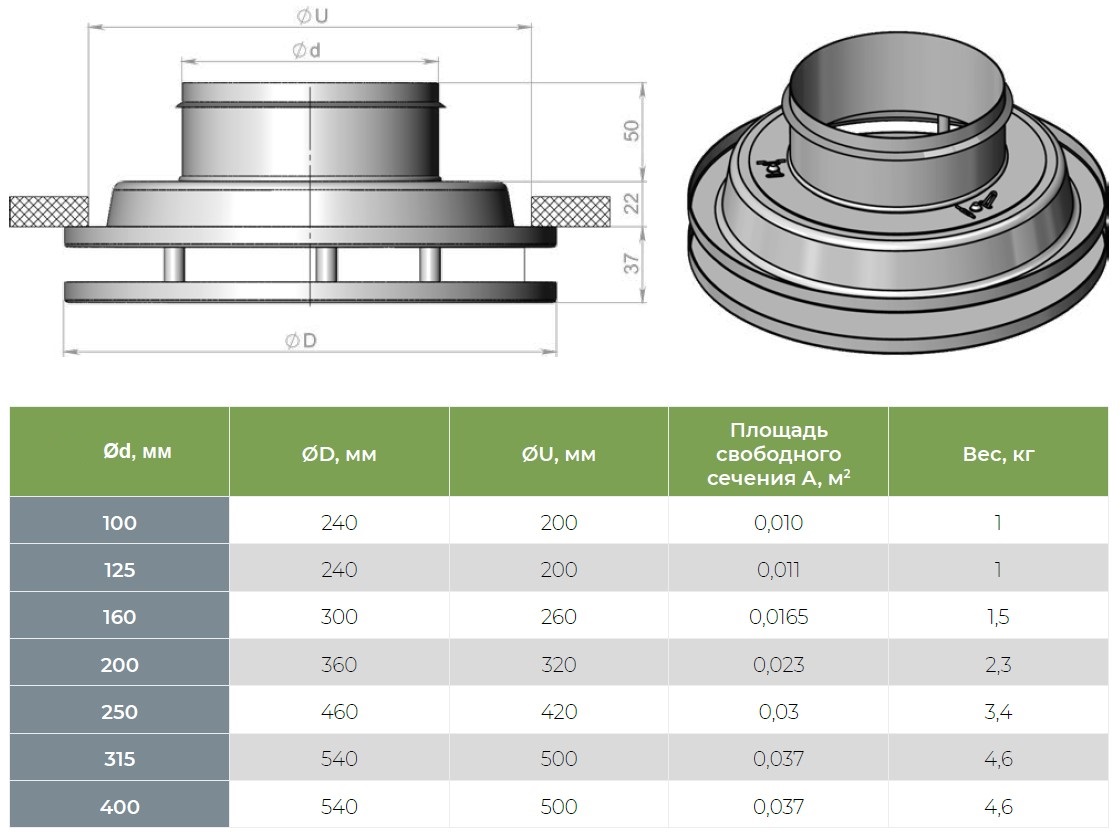

Габаритно-посадочные размеры диффузора DRFA

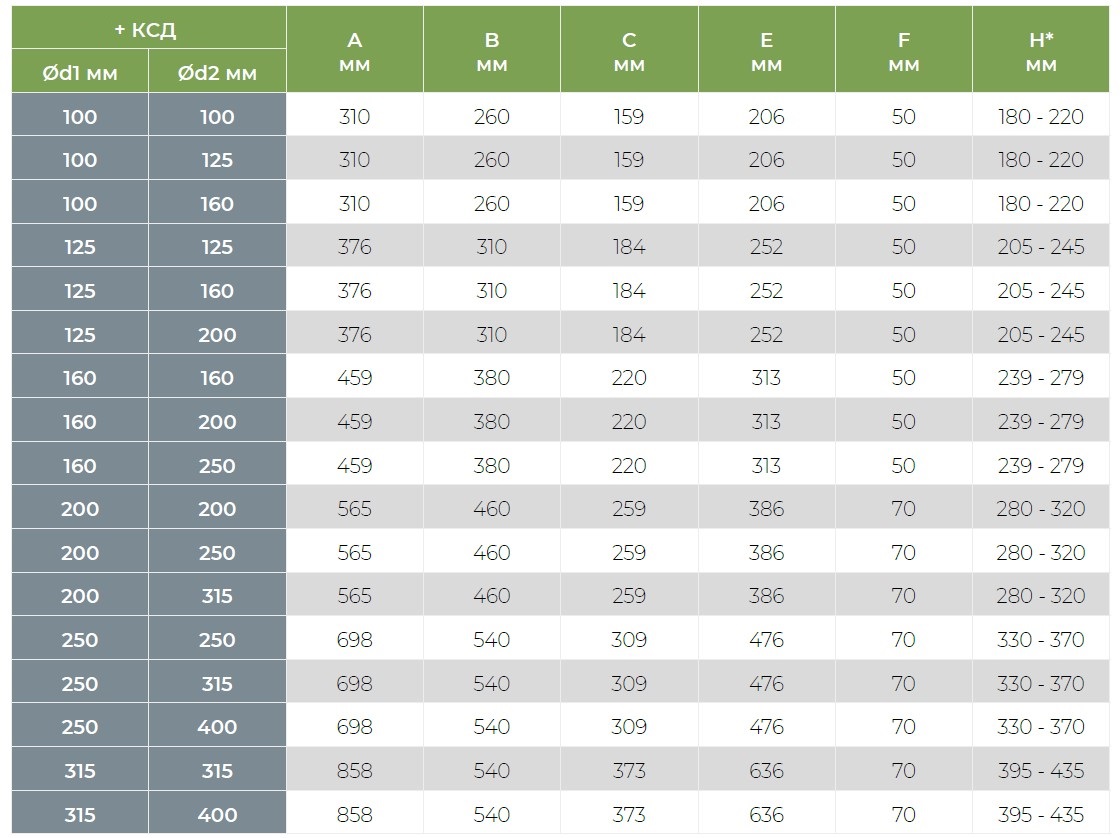

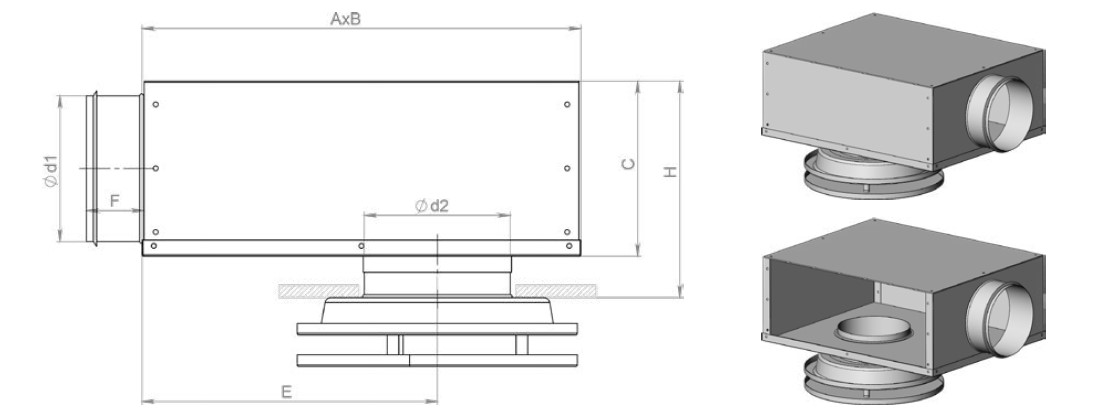

Габаритно-посадочные размеры диффузора DRFA + КСД-БВ (камера статического давления с боковой врезкой)

* При использовании удлинителя (U) размер H увеличивается:
• Ød2 = 100 - 200 мм => H + 40 мм
• Ød2 = 250 - 315 мм => H + 60 мм
• Ød2 = 400 мм => H + 80 мм

/

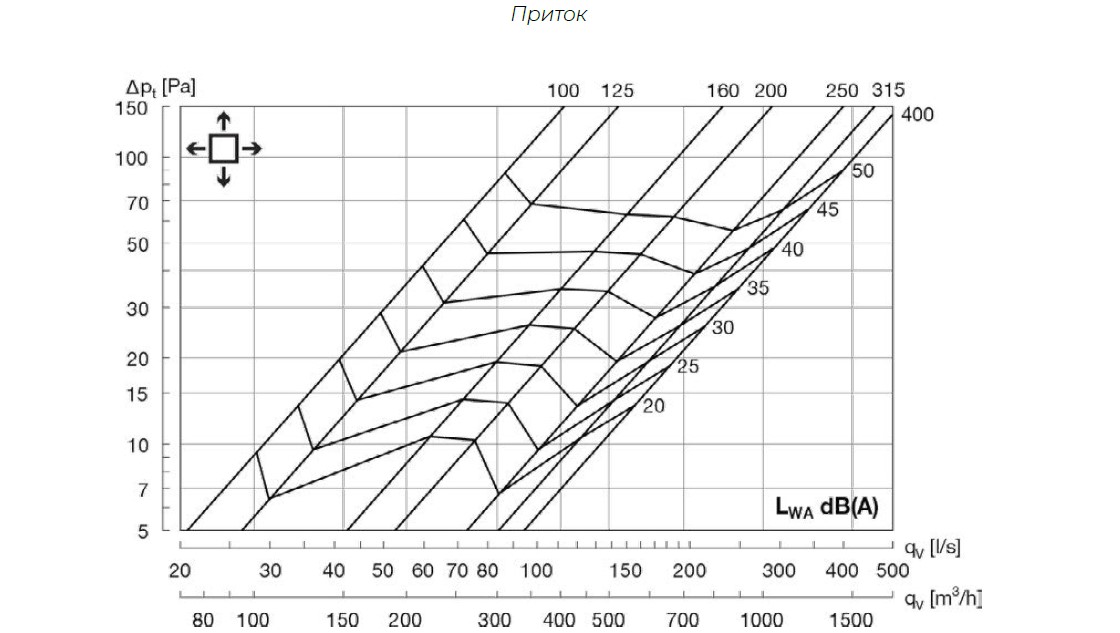

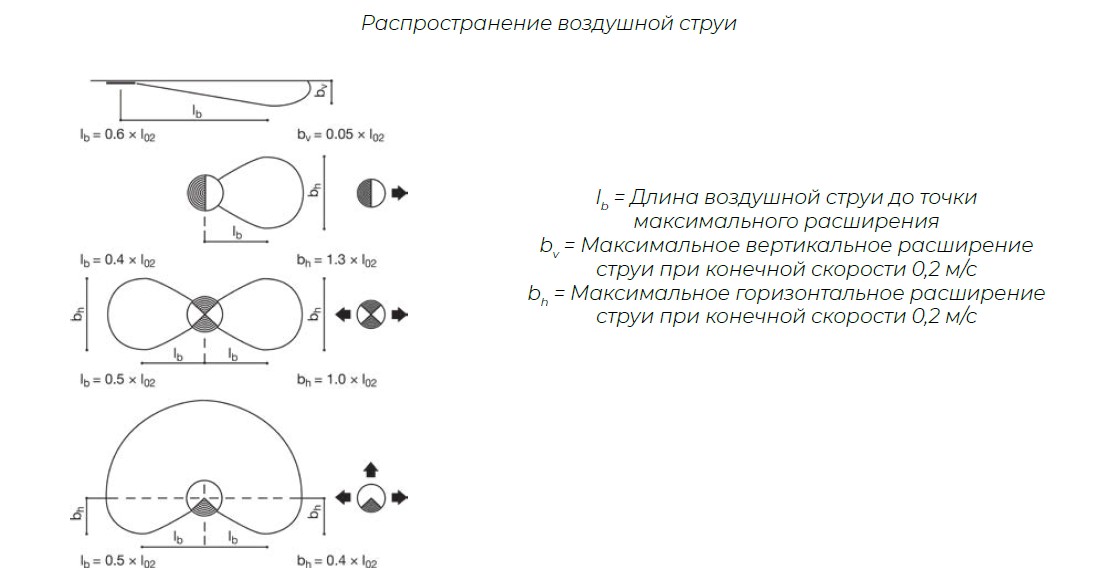

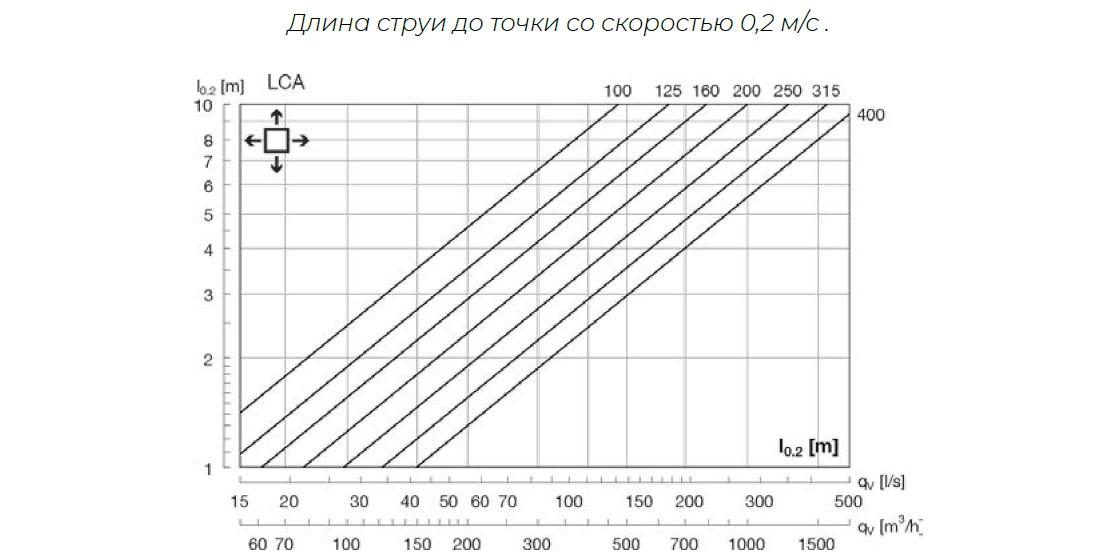

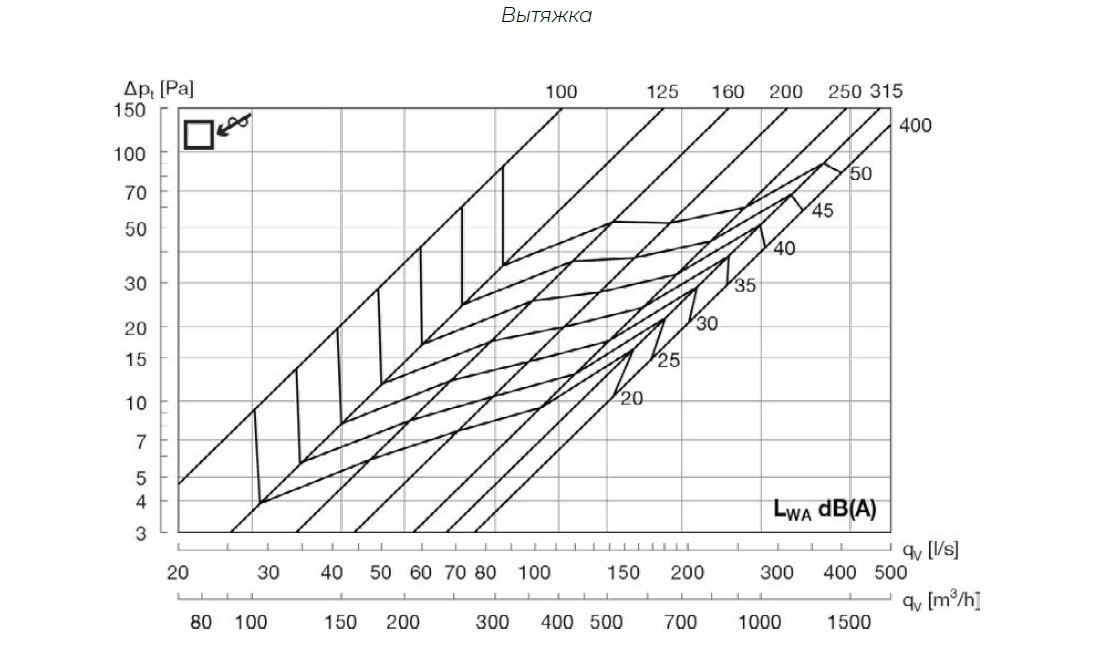

Аэродинамические характеристики диффузора DRFA
