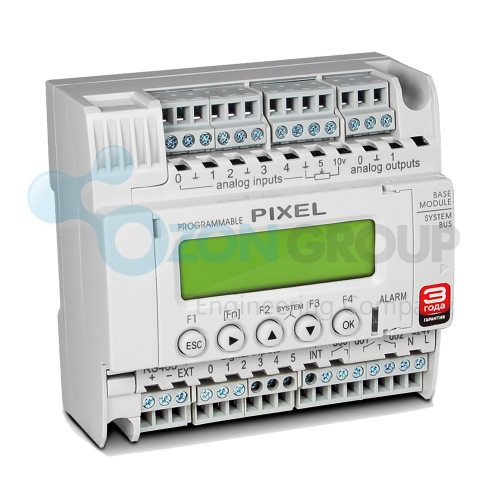

Контроллер Pixel P39-1211-02-0
Бренд | Segnetics |
Контроллер Pixel P39-1211-02-0
Модульный – значит гибкий
Pixel устроен, как персональный компьютер — вы можете изменять его составляющие в зависимости от потребностей. Добавляйте к базовым ресурсам контроллера дополнительные модули – и платите только за то, что действительно будете использовать.
Модули расширения MR
Их использование – стандарт, принятый для старших моделей контроллеров. Преимущества модульного расширения очевидны. Мы производим 6 модификаций модулей расширения MR, каждый со своим набором I/O. Этого более, чем достаточно, чтобы вы смогли подобрать требующийся именно для вашего проекта состав каналов ввода-вывода. Всего вы можете увеличить количество каналов до 64 на 1 Pixel. Добавлять новые Модули MR легко – демонтировать контроллер или разбирать его не нужно, процесс максимально автоматизирован: реализована раздача адресов, горячий подхват и т.д.
Коммуникационные модули
Контроллер Pixel поддерживает диспетчеризацию, при этом работает с разными сетевыми протоколами: Modbus, LonWorks, Ethernet. Коммуникацию в сети обеспечивают съёмные модули. Коммуникационные модули заказываются отдельно. Если вы решили перейти с одного протокола на другой, перепрограммировать Pixel не потребуется.
Модуль памяти
Служит для съема архивов и для загрузки рабочих программ в Pixel. Без него для выполнения этих операций вам пришлось бы носить на объект ноутбук. А модуль памяти – освобождает и руки и время.
Графический дисплей
В отличие от распространенных в отрасли масочных или алфавитно-цифровых дисплеев графические дисплеи гораздо более универсальны. Они позволяют выводить графику, шрифты нужных вам размеров и т.п. На Pixel установлен именно такой дисплей.Вы можете показать тренды температуры и влажности, пользовательские иконки, gif-анимацию... Один наш клиент реализовал даже мнемосхему объекта!
Программная поддержка
Контроллер Pixel программируется в среде SMLogix.
Быстро создавать программы управления для ИТП или HVAC вы можете дополнив SMLogix программой SMConstructor. В нем вы просто указываете наличие тех или иных установок на вашем объекте и он автоматически генерирует программу.
Для создания графических пользовательских интерфейсов служит пакет SMArt. В нем вы можете быстро создать красивый и понятный интерфейс или конвертировать под разрешение зкрана Pixel ранее созданный интерфейс контроллера SMH2G. Клиенты будут вам только благодарны.
Cовместимость программ для SMH2010 и для Pixel полная. Все что работало на SMH2010 будет работать и на Pixel.
Дискретные входы | Дискретные выходы | |||
Количество Уровни напряжения срабатывания | 6 опторазвязанных входов Замкнутый 'сухой' контакт - от 12 до 36VDC Разомкнутый 'сухой' контакт- от 0 до 1VDC | Количество | 2 релейных выхода и 1 симисторный либо транзисторный выход в зависимости от исполнения | |
D out – электромагнитное реле | D out – симистор (с опторазвязкой) | |||
Коммутируемое напряжение Коммутируемый ток Время переключения Ресурс | До 277VAC / 30VDC До 7А 10ms 100000 переключений | Коммутируемое напряжение Коммутируемый ток Регулирование угла отсечки Ресурс | До 277VAC / 50Hz От 10mA до 0,5А нет Не ограничен | |
D out – Транзистор (без опторазвязки) | ||||
Коммутируемое напряжение Коммутируемый ток Ресурс | До 36V DC До 0,5А Не ограничен | |||
Аналоговые входы | Аналоговые выходы | |||
Количество Тип Подключаемые термосопротивления Измеряемое напряжение/ток Разрешающая способность | 5+1 (без гальванической развязки) 5 входов для подключения термосопротивлений, До 5-ти датчиков Pt1000; 0…10V DC / 0…20mA DC 10mV / 20 µA (10 разрядов) | Количество Диапазон Нагрузочная способность Защита от перегрузки | 2 (без гальванической изоляции) 0 - 10V DC 12mA на канал Есть | |
Питание | Интерфейсы | |||
Номинальное напряжение Потребляемая мощность | 18-36VDC, 18-29VAC Не более 3.5W | Последовательный порт Коммуникационный модуль (опционально) | Встроенный RS485 (протокол Modbus RTU) Ethernet PNA - 023 | |
HMI | ||||
Клавиатура Дисплей Световая индикация | 5 кнопок Одноцветный 122х32 2 светодиода |
Артикул | Din | Dout | Ain | Aout |
Контроллер Pixel - 2511-02-0 | 6 | 2 реле 1 симистор | 5 Pt1000/Ni1000 1 0-10В/4-20мА | 2 |
Контроллер Pixel - 2512-02-0 | 6 | 2 реле 1 симистор | 3 Pt1000/Ni1000 2 NTC 1 0-10В/4-20мА | 2 |
Контроллер Pixel - 2514-02-0 | 6 | 2 реле 1 транзистор | 5 Pt1000/Ni1000 1 0-10В/4-20мА | 2 |
Контроллер Pixel - 2515-02-0 | 6 | 2 реле 1 транзистор | 3 Pt1000/Ni1000 2 NTC 1 0-10В/4-20мА | 2 |
* Pixel - 12XX-02-0 поддерживает такой-же состав входов/выходов, но имеет урезанный объем памяти – для бюджетных решений.
