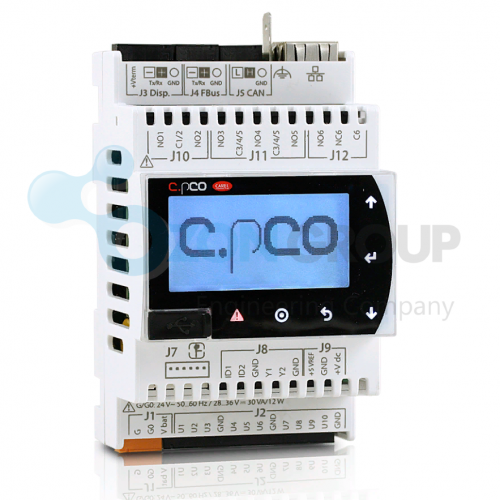

CAREL C.PCO MINI DIN HIGH-END, LCD DISPLAY контроллер арт.P+D000NH1DEF0

1. CAREL C.PCO MINI DIN HIGH-END, LCD DISPLAY контроллер арт.P+D000NH1DEF0

ОБЩЕЕ ОПИСАНИЕ

c.pCOMini – это электронный программируемый контроллер, выпускаемый компанией Carel для систем отопления, охлаждения и кондиционирования воздуха. Контроллер поддерживает множество вариантов настройки, поэтому подходит для управления любой системой с учетом конкретных требований. Программное обеспечение c.suite, разработанное компанией Carel для своих программируемых контроллеров, предусматривает возможность гибкой настройки и создания программ управления под индивидуальные задачи.

Контроллер c.pCOMini предусматривает возможность конфигурирования входов и выходов, поддерживает терминалы семейства GD1 и может обмениваться данными с другими устройствами по трем последовательным портам, портам CANbus и Ethernet.

Универсальные входы и выходы (отмеченные символами U на схеме слева) легко настраиваются в зависимости от программы управления и служат для подсоединения активных и пассивных датчиков, цифровых входов, аналоговых выходов и выходов ШИМ-регулирования. Таким образом, контроллер может использовать множество разных комбинаций конфигураций входов и выходов в зависимости от поставленной задачи. Программное обеспечение c.Suite устанавливается на компьютер и предназначено для создания и редактирования программ управления, моделирования режимов работы и диспетчеризации, создания распределенной архитектуры и новых программ управления за минимальное время. Программы управления загружаются в память контроллера по порту USB или Ethernet через программу c.Factory.

В семействе контроллеров c.pCOMini представлены модели как для монтажа на DIN-рейку (могут комплектоваться ЖК-дисплеем), так и монтажа в панель. Независимо от варианта монтажа каждый контроллер может выпускаться в трех вариантах комплектации (базовая, расширенная и топовая). Они отличаются портами обмена данными и количеством входов/выходов (см. таблицу 1).

ХАРАКТЕРИСТИКИ ВХОДОВ И ВЫХОДОВ

Цифровые входы

• Тип: цифровые входы с сухими контактами
• Количество цифровых входов (DI): 2
• Выходной ток, не более: 5 мА
• Напряжение разомкнутого контакта, не более: 12 Vdc
• Длина соединительного кабеля, не более: 10 м

Аналоговые выходы

• Тип: непрерывный сигнал постоянного напряжения от 0 до 10 В, сигнал ШИМ-управления 0/10 В частотой 100 Гц в синхронизации с питанием модуля управления с отсечкой фазы, сигнал ШИМ-управления 0/10 В частотой 100 Гц, сигнал ШИМ-управления0/10 В частотой 2 кГц (вариант сигнала выбирается в программе управления)
• Количество аналоговых выходов (Y): 2
• Выходной ток, не более: 10 мА
• Режим работы выхода ШИМ-регулирования настраивается в программе управления:рабочий диапазон 0–10 %...90–100 % (значения в диапазонах 1..9–91..99 % не поддерживаются).
• Точность сигналов аналоговых выходов: ±3 % от полной шкалы,
• Длина соединительного кабеля, не более: 10 м

Универсальные входы и выходы

• Аналого-цифровой преобразователь: 14 бит
• Тип входа выбирается в программе управления: NTC, PT1000, PT500, PT100, 4–20 мА, 0–1 В,0–5 В, 0–10 В, 0–2 кГц (разрешение ±1 Гц), включение/выключение или цифровой вход типа открытый коллектор (Rpullup 2 кОм)
• Тип выхода выбирается в программе управления: выход ШИМ-управления 0/3,3 В 100 Гц, выход ШИМ-управления 0/3,3 В 2 кГц, аналоговый выход 0–10 В; выходной ток, не более 2 мА
• Количество универсальных входов/выходов (U): 10
• Точность сигнала аналогового входа: ±0,3 % от полной шкалы
• Точность сигнала аналогового выхода: ±2 % от полной шкалы
• Длина соединительного кабеля, не более: 10 м

Цифровые выходы

• Группа 1 (R1, R2); Группа 2 (R3, R4, R5): коммутация питания: НЕТ EN 60730-1: 2(1) A(50 000 циклов); UL60730: ток резистивной нагрузки 5 A, 250 Vac, 30 тыс. циклов, 105 °C,специализированный, ток полной нагрузки (FLA) 1А, ток пуска (LRA) 6А, 250 Vac, 30 тыс.циклов, 105 °C, категория C300, 250 Vac, 30 тыс. циклов, 105 °C.
• Группа 3 (R6): коммутация питания: НЕТ EN 60730-1: 1(1) A (100 000 циклов)
• Напряжение коммутации, не более: 250 VAC; UL 60730-1: ток резистивной нагрузки 1А,ток полной нагрузки (FLA) 1А, ток пуска (LRA) 6А, 250 VAC, категория D300, 30 000 циклов
• Коммутация питания R2 и R3 через твердотельное реле: 15 ВА 110/230 Vac или 15 ВА 24Vac в зависимости от модели.
• Между группами 1 и 2 стандартная изоляция. Между группой 3 и двумя другими группами усиленная изоляция, поэтому можно использовать разное питание.
• Длина соединительного кабеля, не более: 30 м

Однополюсный выход управления клапаном

• Количество клапанов: 1
• Мощность на каждый клапан, не более: 8 Вт
• Тип регулирования: однополюсное
• Разъем клапана: 6-контактный, фиксированная последовательность
• Электропитание: 13 Vdc ±5 %Ток, не более: 0,35 A на каждую обмотку
• Сопротивление обмотки, не менее: 40 Ом
• Длина соединительного кабеля, не более: Жилые/промышленные помещения = кабель без экранирования длиной 2 м или экранированный кабель длиной 6 м с подключением к земле с обоих концов (E2VCABS3U0, E2VCABS6U0)
• Жилые помещения = кабель без экранирования длиной 2 м

ЭЛЕКТРИЧЕСКИЕ И ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТРОЛЛЕРА

Электропитание:

• Питание на клеммы контроллеры G и G0: 24 Vac +10 %/-15 % 50/60 Гц, от 28 до 36 Vdc, от+10 % до -15 %;
• Питание на клеммы контроллеры G и Vbat: +18 Vdc только от модуля Ultracap (EVD0000UC0). Прим.: при питании от источника постоянного тока принудительное закрытие клапана ExV при сбое электропитания не происходит.
• Минимальное время работы при условии подключения к модулю Ultracap: 60 секунд без принудительно закрытия клапана, 40 секунд с принудительным закрытием клапана. Мощность потребления, не более: 30 ВА / 12 Вт (40 ВА при совместном использовании источника питания и модуля Ultracap). Усиленная изоляция между основным источником питания и контроллером обеспечивается защитным трансформатором.
• Защита от короткого замыкания: внешний предохранитель 2.5 AT. Контроллер не имеет защиты от короткого замыкания и перегрузки (IEC61558-2-6).
• Напряжение контактов, не более (NO1…C6): 250 Vac;
• Сечение проводов цифровых выходов, не менее: 1,5 мм
• Сечение проводов остальных разъемов, не менее: 0,5 мм

ВАЖНО:

1. Для контроллера с портом ETHERNET необходим трансформатор с заземленной клеммой G0 (обязательно).
2. Электропитание на контроллер подается только через клеммы G и G0.
3. Клемма Vbat предназначена только для подключения модуля Ultracap в качестве источника аварийного питания на случай сбоя электроснабжения.

Выходы питания контроллера

• Тип: выход +Vdc на внешний датчик, выход +5 Vref на внешний датчик; выход +Vterm на терминалы
• Номинальное напряжение выхода +Vdc: 12 Vdc ±8 %
• Ток выхода +Vdc, не более: 50 мА, защита от короткого замыкания
• Номинальное напряжение выхода +5Vref: 5 Vdc ±3 %Ток выхода +5 Vref, не более: 50 мА, защита от короткого замыкания
• Номинальное напряжение выхода +Vterm: от 24 до 36 Vdc, ±5 % в зависимости от напряжения питания контроллера
• Максимальный ток 100 мА. Для электропитания терминалов CAREL pGD1, pLDPRO и thTUNE. Имеется защита от короткого замыкания.
• Длина соединительного кабеля, не более: 10 м

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габариты: занимает 4 места на DIN-рейке = 70x110x63 мм; в панель = 147,3x81,3x70,5 мм

Монтаж на DIN-рейку: устанавливается на DIN-рейку по стандарту DIN 43880,CEI EN 50022

Разъемы контроллера

Панельная версия

Терминал

ОБОЗНАЧЕНИЯ

Соблюдайте приведенный ниже порядок установки терминала.

• Важно: при установке следите, чтобы наружная крышка плотно встала со всех четырех сторон.
• Чтобы снять наружную крышку, подцепите ее отверткой за защелку C.
• Чтобы открыть доступ к порту USB, откройте панель B и приподнимите резиновую заглушку A.
• Перед закрытием панели B убедитесь, что резиновая заглушка A плотно стоит на месте (она не должна выступать за наружную поверхность пластикового корпуса).

Размеры
