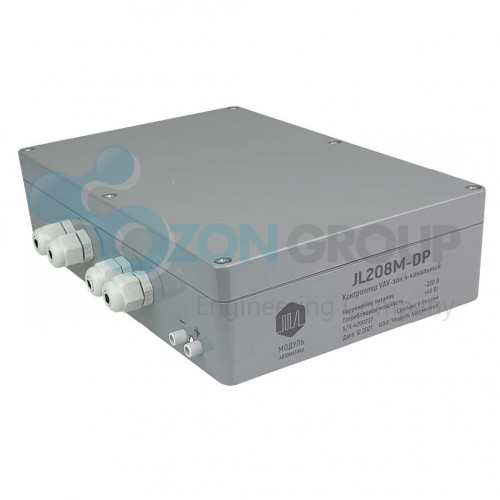

Breezart JL208DP контроллер VAV

Контроллер JL208 предназначен для построения систем автоматического управления вентиляцией VAV-зон. Контроллер может управлять расходом воздуха четырёх VAV-зон, при этом управление каждой из VAV-зон полностью независимо от других.

Решение по построению системы автоматики VAV-системы на базе JL208 отличается тем, что в единое устройство интегрировано несколько традиционных устройств (4 контроллера VAV-зон, датчик дифференциального давления в распределительной камере, стабилизированный источник питания). Нет необходимости использовать внешние компоненты. Всё это позволяет упростить и удешевить систему автоматики. Для построения системы управления VAV-зонами, достаточно иметь контроллер JL208 и 4 потенциометра для управления приводами заслонок.

Помимо этого, контроллер JL208 может использоваться в качестве модуля ввода-вывода для расширения состава каналов ввода/вывода базового контроллера системы приточно-вытяжной вентиляции.

Типовые варианты применения:

• централизованное управление заданием расхода воздуха по каждой из зон с единого пульта управления (контроллера), в том числе по сценариям;
• ручное задание расхода воздуха по месту с локальных потенциометром с возможностью комбинирования с централизованным управлением;
• поддержание в VAV-зоне заданного параметра (CO², температуры, влажности и др.).
• расширение возможностей базового контроллера приточно-вытяжной установки (ПВУ)

Особенности:

• удобство монтажа, подключения и использования;
• отсутствие дополнительных внешних компонентов;
• встроенный датчик дифференциального давления высокой точности для измерения расхода воздуха или давления.

Питание контроллера в исполнении JL208, JL208DP осуществляется от сети пере-менного тока 220 В (внутри установлен встроенный источник питания 24 В, 45 Вт). Для питания контроллера в конфигурации JL208 OEM, JL208DP OEM необходим внешний ста-билизированный источник 24 В. Для защиты от перегрузок цепей питания контроллера используется предохранитель 1А.
JL208 поддерживает автоматическое определение его типа внешними устрой-ствами с помощью встроенных сигнатур. Все настройки хранятся в энергонезависимой памяти.
