Blauberg WKH 250-2 Нагреватель водяной

КОНСТРУКЦИЯ

Корпус изготавливается из оцинкованной стали.Трубные коллекторы выполнены из медных трубок.Поверхность теплообмена произведена из алюминиевых пластин.Герметичность соединения с воздуховодами обеспечивают резиновые уплотнители.На выходном коллекторе предусмотрен патрубок для установки погружного датчика измерения температуры или защиты от обмораживания.Выпускаются в двух- или четырехрядном исполнении трубок. Допускается эксплуатация при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре воды +100 °С.

МОНТАЖ

Крепление с круглыми воздуховодами при помощи хомутов.Допускается установка в любом положении, позволяющем выполнять обезвоздушивание.Перед нагревателем устанавливается фильтр, который защищает от загрязнения нагревательные элементы.Нагреватель монтируется перед или за вентилятором. Если нагреватель устанавливается за вентилятором, рекомендуется предусмотреть между ними расстояние не менее двух присоединительных диаметров для стабилизации потока воздуха, а также не превышать максимально допустимую температуру воздуха внутри вентилятора.Подключение калорифера осуществляется по принципу противотока, иначе его производительность снижается на 5-15 %. Все номограммы в каталоге рассчитаны для такого подключения.

Для правильной и безопасной работы нагревателя рекомендуется применять аКВтоматическую систему комплексного управления и защиты:

• регулировку мощности и температуры нагрева воздуха;
• отслеживание состояния фильтра при помощи датчика дифференциального давления;
• включение системы вентиляции с предварительным прогревом нагревателя;
• применение воздушных заслонок, оборудованных сервоприводом с возвратной пружиной;
• остановку вентилятора в случае угрозы замерзания нагревателя.

Габаритные размеры

График расчета параметров водяных нагревателей

Пример расчета параметров водяного нагревателя:

При расходе воздуха 250 мЗ/ч скорость в сечении нагревателя будет составлять 3,75 м/с (1)

• Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (нисходящая синяя линия, например, -15°С) провести влево линию (2) до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после нагревателя (17,50°С)
• Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (восходящая красная линия, например,-15°С) провести вправо линию (4) до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (3,25 КВт) (5).
• Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр (6) на ось расхода воды через нагреватель (0,042 л/сек).
• Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии (6) с графиком потери давления и провести перпендикуляр (7) вправо, на ось падения давления воды (2,9 кПа).

Пример расчета параметров водяного нагревателя:

При расходе воздуха 250 мЗ/ч скорость в сечении нагревателя будет составлять 3,75 м/с

• Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (нисходящая синяя линия, например, -15°С) провести влево линию (2) до пересечения с температурным перепадом воды (например, 80/60) и поднять перпендикуляр на ось температуры воздуха после нагревателя (27°С) (3)
• Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (восходящая красная линия,например, -15°С) провести вправо линию (4) до пересечения с температурным перепадом воды (например, 80/60) и поднять перпендикуляр на ось мощности нагревателя (5,2 КВт) (5).
• Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр (6) на ось расхода воды через нагреватель (0,067 л/сек).
• Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии (6) с графиком потери давления и провести перпендикуляр (7) вправо, на ось падения давления воды (5,2 кПа).

Пример расчета параметров водяного нагревателя:

При расходе воздуха 700 мЗ/ч скорость в сечении нагревателя будет составлять 4,4 м/с (1)

• Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (нисходящая синяя линия, например, -10°С) провести влево линию (2) до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось температуры воздуха после нагревателя (21°С) (3)
• Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (восходящая красная линия,например, -10°С) провести вправо линию (4) до пересечения с температурным перепадом воды (например, 90/70) и поднять перпендикуляр на ось мощности нагревателя (8,6КВт) (3)
• Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр (6) на ось расхода воды через нагреватель (0,11 л/сек).
• Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии (6) с графиком потери давления и провести перпендикуляр (7) вправо, на ось падения давления воды (8,2 кПа).

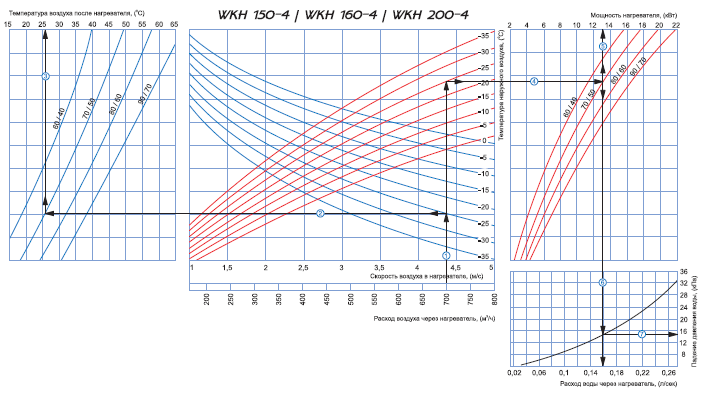

Пример расчета параметров водяного нагревателя:

• При расходе воздуха 700 мЗ/ч скорость в сечении нагревателя будет составлять 4,4 м/с (1)
• Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (нисходящая синяя линия, например, -25°С) провести влево линию (2) до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (26°С)(3).
• Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (восходящая красная линия,например, -25°С) провести вправо линию (4) до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (13,0КВт) (5).
• Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр (6) на ось расхода воды через нагреватель (0,16 л/сек).
• Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии (6) с графиком потери давления и провести перпендикуляр (7) вправо, на ось падения давления воды (15 кПа).

Пример расчета параметров водяного нагревателя:

При расходе воздуха 1000 мЗ/ч скорость в сечении нагревателя будет составлять 3,4 м/с (1).

• Чтобы найти температуру, до которой возможен нагрев воздуха, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (нисходящая синяя линия, например, -20°С) провести влево линию (2) до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось температуры воздуха после нагревателя (28°С) (3).
• Для того чтобы определить мощность нагревателя, необходимо от точки пересечения расхода воздуха (1) с линией расчетной зимней температуры (восходящая красная линия,например, -20°С) провести вправо линию (4) до пересечения с температурным перепадом воды (например, 70/50) и поднять перпендикуляр на ось мощности нагревателя (19,0 КВт) (5).
• Для определения необходимого расхода воды через нагреватель необходимо опустить перпендикуляр (6) на ось расхода воды через нагреватель (0,23 л/сек).
• Для определения падения давления воды в нагревателе необходимо найти точку пересечения линии (6) с графиком потери давления и провести перпендикуляр (7) вправо, на ось падения давления воды (17,0 кПа).
