Арктос АРН 400х400 RAL7004 наружная решетка
- Срок поставки: 2-3 недели -
Бренд:
Арктос
Описание
×
![Увеличенное изображение]()

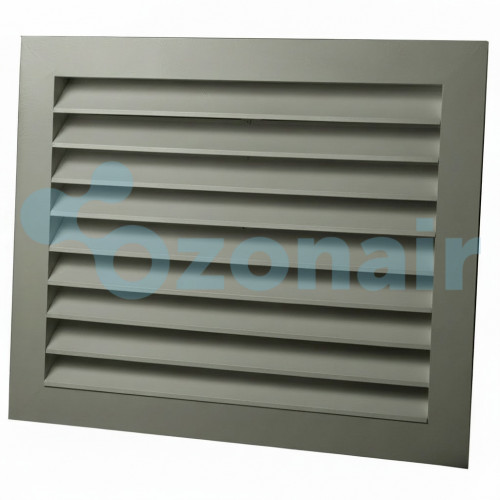

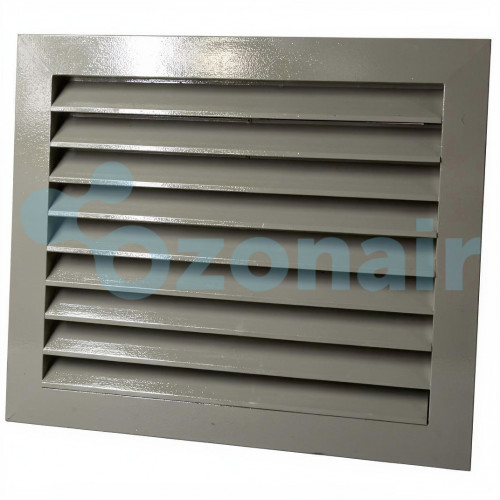

Арктос АРН 400×400 RAL 7004 — наружная прямоугольная решетка
Наружная решетка серии АРН для забора свежего и удаления загрязненного воздуха.
Посадочный размер
400 × 400 мм
ширина × высота
Производительность
до 2700 м³/ч
при LwA ≤ 45 дБ(А)
Материал / окраска
Алюминий
порошковое напыление, RAL 7004
Живое сечение Fж.с
0,069 м²
приток
Что это такое
Наружная решетка Арктос АРН 400×400 предназначена для забора свежего воздуха с улицы и удаления загрязненного воздуха из здания.
Конструкция представляет собой прямоугольную алюминиевую раму с установленными в нее неподвижными жалюзи. Форма ламелей препятствует проникновению атмосферных осадков внутрь здания.
Что означает маркировка АРН 400×400
- АРН — серия наружной вентиляционной решетки.
- 400 — ширина посадочного размера, мм.
- 400 — высота посадочного размера, мм.
Первое число обозначает ширину, второе — высоту.
Особенности конструкции
- Серия наружных вентиляционных решеток — АРН-С.
- Материал изделия — алюминий.
- Стандартное порошковое покрытие — RAL 9016.
- Для текущего товара указана окраска в цвет RAL 7004.
- Возможна индивидуальная окраска по каталогу RAL.
- Стандартный шаг изготовления — 50 мм.
- Диапазон изготовления серии — от 150×150 мм до 2000×2000 мм, если иное не задано проектом.
Система обозначений
Пример заказа: наружная решетка размером 400×400 цвета RAL 7004.
АРН 400×400 RAL7004
Конструктивная схема решеток АРН
Данные для подбора
Режим выброса воздуха
Режим воздухозабора
Аэродинамические и акустические характеристики
Режим выброса воздуха
Режим воздухозабора
Характеристики Арктос АРН
| Размер А×В, мм | F0, м² | Fж.с, м² | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||
|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ∆Pпол, Па | L0, м³/ч | ∆Pпол, Па | L0, м³/ч | ∆Pпол, Па | |||
| АРН 150×150 | — | — | — | — | — | — | — | — |
| АРН 200×200 | — | — | — | — | — | — | — | — |
| АРН 300×300 | — | — | — | — | — | — | — | — |
| АРН 400×400 | 0,152 | 0,069 | 1000 | 20/25 | 1800 | 65/81 | 2700 | 146/182 |
| АРН 500×500 | — | — | — | — | — | — | — | — |
| АРН 600×600 | — | — | — | — | — | — | — | — |
| АРН 800×500 | — | — | — | — | — | — | — | — |
| АРН 800×800 | — | — | — | — | — | — | — | — |
| АРН 1000×1000 | — | — | — | — | — | — | — | — |
| АРН 1200×1200 | — | — | — | — | — | — | — | — |
| АРН 1500×1500 | — | — | — | — | — | — | — | — |
| АРН 2000×2000 | — | — | — | — | — | — | — | — |
Аэродинамические показатели указаны для типоразмера 400×400 мм. Значения расхода воздуха и полного давления следует сопоставлять с проектными параметрами системы вентиляции.
Характеристики
Ширина (B)
400 мм
Высота (А)
400 мм
Тип.
Наружная
Рег. расх. возд.
Нет
Цвет.
{RAL7004
Материал
Алюминий
Бренд
Арктос
Гарантия
1 год
Назначение.
В и К
Страна
Россия
