Ozonair UVK-A 500*500 клапан с ручным приводом
Главная / Вентиляция / Воздушные клапаны / UVK-A 500×500

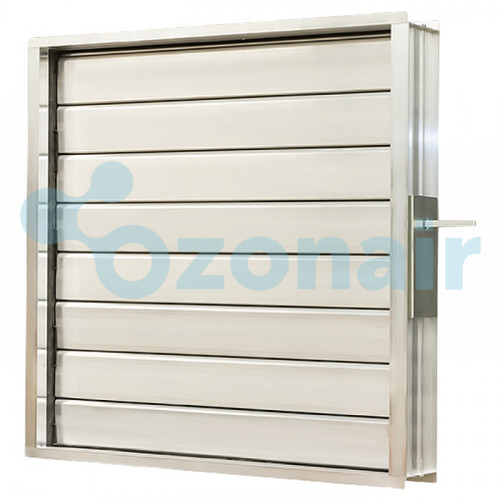

Ozonair UVK-A 500×500
Описание
Алюминиевый воздушный клапан Ozonair UVK-A 500×500 предназначен для регулирования и перекрытия воздушного потока в системах приточной, вытяжной и рециркуляционной вентиляции, а также в системах кондиционирования воздуха.
Клапан оснащён ручным приводом и позволяет вручную изменять положение поворотных лопаток без подключения к электросети. Квадратный типоразмер с рабочим сечением 500×500 мм подходит для вентиляционных каналов среднего сечения.
Расшифровка номенклатуры: UVK-A-B×H-Н-Ручка
| Обозначение | Наименование | Описание |
|---|---|---|
| UVK-A | Тип клапана | Алюминиевый прямоугольный воздушный клапан серии UVK-A |
| B | Ширина | Ширина внутреннего сечения — 500 мм |
| H | Высота | Высота внутреннего сечения — 500 мм |
| Н | Исполнение | Общепромышленное исполнение |
| Ручка | Тип привода | Ручной привод для управления лопатками клапана |
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее сечение | Прямоугольное, 500×500 мм |
| Назначение | Регулирующий и отсечной воздушный клапан |
| Рабочее давление | До 1200 Па |
| Исполнительный механизм | Ручной привод |
| Раскрытие лопаток | Симметричное |
| Пространственная ориентация | Произвольная; температура эксплуатации не ниже −30 °C |
| Рабочая температура | От −30 до +70 °C |
| Класс уровня протечки | 0; требование по герметичности не предъявляется |
| Климатическое исполнение | УХЛ, категории размещения 2, 3 и 4 по ГОСТ 15150-69 |
Габаритные размеры
1 — корпус;
2 — лопатка;
3 — нейлоновые шестерни;
4 — ручной или электропривод.
Размерные обозначения:
В — ширина внутреннего сечения, мм.
До 1400 мм — одиночный клапан; свыше 1400 мм — двойной клапан с дополнительной вертикальной стойкой.
Н — высота внутреннего сечения, мм.
В1 = В + 70 мм — ширина клапана без привода.
H = n × 100 + 10 мм, где n — количество лопастей.
Н1 = Н + 50 мм — высота клапана без привода.
Для электромеханического привода:
без возвратной пружины: В2 = В1 + 80 мм;
с возвратной пружиной: В2 = В1 + 120 мм.
Диапазон изготовления:
Минимальные изготавливаемые размеры одного клапана — 100×110 мм.
Максимальные изготавливаемые размеры одного клапана — 2800×2400 мм.
Возможно изготовление клапанов любых размеров с шагом 50 мм без уменьшения сечения.
При изготовлении нестандартных размеров клапанов по высоте оставшаяся часть сечения перекрывается полосой из оцинкованной стали.
Конструкция и преимущества
Корпус клапана изготовлен из алюминиевого профиля АД31. Внутри корпуса установлены алюминиевые поворотные лопатки, связанные между собой нейлоновыми шестернями и втулками скольжения.
Полипропиленовые уплотнители, расположенные в пазах корпуса и лопаток, обеспечивают плотное прилегание элементов при закрытии. Приводной квадрат имеет размер 12 мм и может располагаться с любой стороны клапана.
Область применения
Клапан применяется в системах вентиляции и кондиционирования жилых, коммерческих и промышленных объектов, а также в приточно-вытяжных установках и системах рециркуляции воздуха.
Ручной привод предназначен для локальной настройки или перекрытия воздушного потока без автоматизации и подключения к электросети.
