Ozonair FVcass-III-495-194-20-G4/Cf
Описание

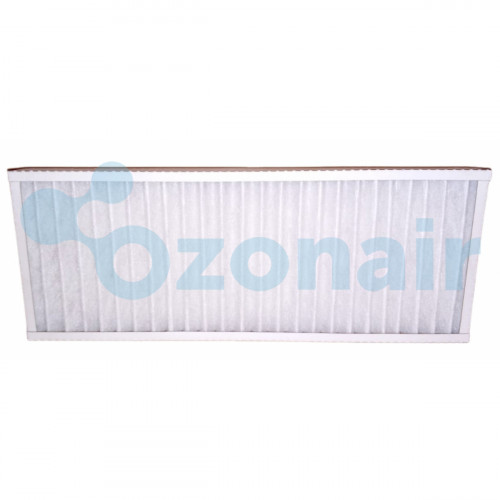

Кассетный воздушный фильтр Ozonair FVcass-III-495-194-20-G4/CF предназначен для грубой и средней очистки приточного и вытяжного воздуха в системах общеобменной вентиляции, приточных установках и кондиционерах. Класс очистки G4 по ГОСТ Р ЕН 779-2014 эффективно задерживает пыль, пух, волокна и крупные аэрозоли.
Фильтрующий элемент выполнен из полиэстера, залитого по периметру клеем (исполнение типа III), что обеспечивает прочную фиксацию материала в рамке и плотность прилегания без подсосов. Корпус — картонная рамка (CF), лёгкая, экономичная и утилизируемая после замены фильтроэлемента.
Данная модель изготавливается под нестандартные размеры 495 × 194 мм по индивидуальному заказу. Компактная толщина 20 мм позволяет устанавливать фильтр в самые ограниченные посадочные места. Модель поставляется без опорной сетки и без уплотнения.
Расшифровка модели FVcass-III-495-194-20-G4/CF
| FVcass | Тип фильтра — кассетный |
| III | Тип исполнения — полиэстер, залитый по периметру клеем |
| 495 | Ширина фильтра — 495 мм (нестандартный размер) |
| 194 | Высота фильтра — 194 мм (нестандартный размер) |
| 20 | Толщина фильтра — 20 мм |
| G4 | Класс очистки — G4 (по ГОСТ Р ЕН 779-2014) |
| CF | Материал корпуса — картон (картонная рамка) |
Характеристики
- Отрасль применения: общеобменная вентиляция
- Фильтрующий материал: полиэстер, залитый по периметру клеем
- Материал корпуса: CF — картон (картонная рамка)
- Размеры, мм: 495 × 194 × 20 (Ш × В × Г)
- Номинальная производительность: ≈ 932 м³/ч
- Класс очистки данной модели: G4
- Конечное аэродинамическое сопротивление: 250 Па
- Рабочая температура: от −40 до +70 °С
- Максимальная относительная влажность: 80% (без конденсата)
Расшифровка номенклатуры
| Тип фильтра | Ширина (W) | Высота (H) | Толщина (рамки) | Класс очистки | Опорная сетка |
|---|---|---|---|---|---|
| I — химволокно с армирующей сеткой III — полиэстер, залитый по периметру клеем IV — гофрированный пенополиуретан |
Перпендикулярно линиям гофр, мм 100–2960 |
Параллельно линиям гофр, мм 100–1000 |
Толщина фильтра, мм: оцинкованная/нержавеющая сталь 27–600; МДФ 45–600; алюминий экструдированный 66, 78, 90, 117, 150, 300. Стандарт: 78, 150, 292, 300 |
G3, G4, М5 по ГОСТ Р ЕН 779-2014 | RM0 — отсутствует RM1 — с одной стороны RM2 — с двух сторон |
Технические характеристики
| Класс фильтра по ГОСТ Р ЕН 779-2014 | Средняя пылезадерживающая способность Am, % | Номинальная удельная воздушная нагрузка, м³/ч×м² (м/с) | Аэродинамическое сопротивление, Па | Конечное сопротивление, Па |
|---|---|---|---|---|
| G3 | 80 ≤ Am < 90 | 9700 (2,7) | 53 (48 мм) / 41 (96 мм) | 250 |
| G4 | 90 ≤ Am | 9700 (2,7) | 58 (48 мм) / 45 (96 мм) | 250 |
| М5 | 40 ≤ Am < 60 | 9700 (2,7) | 75 (48 мм) / 60 (96 мм) | 450 |
Технические параметры и характеристики фильтров соответствуют ГОСТ Р ЕН 779-2014.
Таблица типоразмеров
| Обозначение | Ширина, W (мм) | Высота, H (мм) | Номинальная производительность, м³/ч |
|---|---|---|---|
| FVcass-III-33-48-G3(G4, M5) | 287 | 287 | 850 |
| FVcass-III-35-48-G3(G4, M5) | 287 | 490 | 1400 |
| FVcass-III-36-48-G3(G4, M5) | 287 | 592 | 1700 |
| FVcass-III-39-48-G3(G4, M5) | 287 | 892 | 2500 |
| FVcass-III-53-48-G3(G4, M5) | 490 | 287 | 1364 |
| FVcass-III-55-48-G3(G4, M5) | 490 | 490 | 2350 |
| FVcass-III-56-48-G3(G4, M5) | 490 | 592 | 2800 |
| FVcass-III-59-48-G3(G4, M5) | 490 | 892 | 4200 |
| FVcass-III-63-48-G3(G4, M5) | 592 | 287 | 1700 |
| FVcass-III-65-48-G3(G4, M5) | 592 | 490 | 2800 |
| FVcass-III-66-48-G3(G4, M5) | 592 | 592 | 3400 |
| FVcass-III-69-48-G3(G4, M5) | 592 | 892 | 5100 |
| FVcass-III-495-194-20-G3(G4, M5) | 495 | 194 | ≈ 932 (нестандарт) |
| FVcass-III-93-48-G3(G4, M5) | 892 | 287 | 2500 |
| FVcass-III-95-48-G3(G4, M5) | 892 | 490 | 4200 |
| FVcass-III-96-48-G3(G4, M5) | 892 | 592 | 5100 |
| FVcass-III-99-48-G3(G4, M5) | 892 | 892 | 7600 |
Аэродинамическое сопротивление чистого фильтра G4
| Класс фильтра | Толщина, мм | 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 |
|---|---|---|---|---|---|---|---|---|---|
| G4 | 48 | 16 | 24 | 32 | 36 | 49 | 58 | 69 | 88 |
| G4 | 96 | 7 | 14 | 21 | 25 | 37 | 45 | 54 | 71 |
Значения указаны для чистой кассеты. Сопротивление возрастает по мере запыления фильтрующего материала. Для толщины 20 мм точные значения уточняются у производителя, допускается увеличение сопротивления относительно таблицы.
Аэродинамическое сопротивление чистого фильтра G3
| Класс фильтра | Толщина, мм | 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 |
|---|---|---|---|---|---|---|---|---|---|
| G3 | 48 | 11 | 19 | 27 | 31 | 44 | 53 | 64 | 83 |
| G3 | 96 | 3 | 10 | 17 | 21 | 33 | 41 | 50 | 67 |
Аэродинамическое сопротивление чистого фильтра M5
| Класс фильтра | Толщина, мм | 4850 | 5820 | 6790 | 7275 | 8730 | 9700 | 10670 | 12125 |
|---|---|---|---|---|---|---|---|---|---|
| М5 | 48 | 27 | 36 | 44 | 49 | 64 | 75 | 87 | 106 |
| М5 | 96 | 15 | 23 | 31 | 36 | 50 | 60 | 72 | 90 |
Расчет номинальной производительности (нестандартные размеры)
Qн = Fвх × qн
где Qн — номинальная производительность, м³/ч; qн — номинальная удельная воздушная нагрузка, м³/ч×м²; Fвх — площадь входного сечения, м².
| Параметр | Значение |
|---|---|
| Площадь входного сечения Fвх, м² | 0,495 × 0,194 ≈ 0,096 м² |
| Удельная нагрузка qн, м³/ч×м² | 9700 (2,7 м/с) |
| Номинальная производительность Qн, м³/ч | ≈ 932 |
Расчёт применим для нестандартных типоразмеров. Для типовых размеров, указанных в таблице типоразмеров, значение Qн задано производителем.
Конструкция и монтаж
Кассетный фильтр состоит из гофрированного фильтрующего материала из полиэстера, залитого по периметру клеем, собранного в лёгкую картонную рамку (CF). Клеевая заливка по периметру обеспечивает надёжную фиксацию полотна и герметичность без подсосов. Картонная рамка делает изделие экономичным и утилизируемым. Толщина всего 20 мм позволяет использовать фильтр в компактных кассетах и ограниченных монтажных пространствах. Решение обеспечивает:
- равномерное распределение воздушного потока по всей поверхности;
- герметичность соединения фильтрующего полотна с рамкой;
- простой монтаж в стандартные ячейки вентиляционных камер и рамы.
Монтаж фильтра выполняется в направлении, указанном стрелкой на корпусе, с поджатием по периметру для исключения подсоса неочищенного воздуха.
Подбор фильтра
- Определите габаритные размеры ячейки (ширина × высота × глубина) в месте установки.
- Для нестандартных ячеек укажите точные размеры W и H (например, 495 × 194 мм), фильтр изготавливается под заказ.
- Подберите толщину 20 мм в зависимости от глубины посадочного места.
- Выберите класс фильтрации: G4 для грубой и предварительной очистки, M5 для тонкой.
- Укажите материал корпуса: CF (картон), Gal (оцинкованная сталь) или Pl (пластик).
- При необходимости укажите опорную сетку RM0/RM1/RM2 и уплотнение S0/S1/S2.
Условия эксплуатации
- Фильтры сохраняют технические характеристики при температуре воздуха от −40 до +70 °С.
- Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.
- Замена фильтров — при достижении конечного аэродинамического сопротивления или сопротивления, указанного в паспорте вентиляционной установки.
- Хранение — в сухом отапливаемом помещении на расстоянии не менее 1 м от отопительных приборов.
