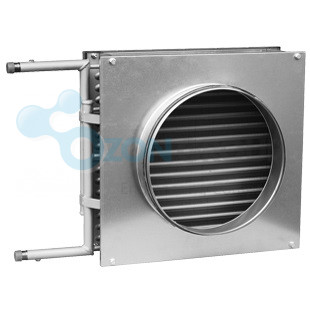

Арктос PBAHC-500-3-2,5N (GDS 92465) нагреватель канальный круглый

Name: Арктос PBAHC-500-3-2,5N (GDS 92465) нагреватель канальный круглый
Brand: Арктос
SKU: 275152

Оставить отзыв

Бренд:

Арктос

Арктос PBAHC-500-3-2,5N (GDS 92465) нагреватель канальный круглый предназначен для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяется к воздуховодам круглого сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.

Дополнительные услуги:

Выезд инженера до МКАД (+7 500 ₽)

Выезд инженера за МКАД (1 км) (+120 ₽)

Характеристики

Диаметр.:

500 мм

Тип.:

Канальный круглый

Бренд:

Арктос

Назначение.:

В и К

Страна:

Россия

Категории

Нагреватели Арктос круглые водяные, Вентиляция, Нагреватели водяные круглые

Тэги

Нагреватели канальные круглые Нагреватели канальные круглые водяные Нагреватели канальные Арктос Нагреватели канальные Арктос PBAHC

Артикул: 275152

Наличие уточняйте - шт

680баллов

Количество бонусов которые вы получите при покупке данного товара

68 098,80 ₽

81 070 ₽

- 15%

Экономия 12 971,20 ₽

Количество:

Заказать через:

Заказ по телефону:+7 (495) 999-16-92

Описание

Арктос PBAHC-500-3-2,5N (GDS 92465) нагреватель канальный круглый

Водяные нагреватели PBAHC предназначены для нагрева приточного, рециркуляционного воздуха в канальных системах вентиляции и кондиционирования, присоединяются к воздуховодам круглого сечения. Корпус выполнен из оцинкованной стали, теплообменник изготовлен из пакета медных трубок с алюминиевым оребрением. Патрубки теплообменника оснащены заглушками для слива теплоносителя и продувки теплообменника. Максимальные рабочие температура/давление составляют 150°С/1,6 МПа. Все нагреватели проверяются на герметичность опрессовкой под давлением 3,0 МПа.

Установка

Водные нагреватели могут устанавливаться в любом положении, позволяющем отвод воздуха из гидравлического контура теплообменника. При использовании в качестве теплоносителя воды нагреватели необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние от нагревателя до изгиба воздуховода, заслонки и т. п. должно быть не менее двух диаметров присоединительного патрубка нагревателя.

Регулирование мощности

Для управления мощностью нагрева рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 2BS/3BS.

Защита от замораживания

Во избежание замораживания нагревателя необходимо предусмотреть комплекс мероприятий:

Обеспечение скорости протекания воды не ниже минимально допустимой;
Защиту по температуре воздуха и обратной воды;
Отключение вентилятора, закрытие воздушной заслонки и открытие регулирующего вентиля при срабатывании защиты.

Технические характеристики

Модель	Расход		Вода,		Внутр.	Размеры, мм
	воздуха,	Мощн.,	Т=95/70°C		объем,	Вес,
	м3/ч	кВт	Расход,	Сопр.,	дм3	ØD	А	В	C	E	F	G	H	K	L	Ød*	кг
			л/с	кПа
PBAHC-100-1-2,5N	60	0,5	0,01	0,1	0,2	99	240	216	135	-	41	28	302	150	271	½”	3,5
	90	0,7	0,01	0,1
PBAHC-100-2-2,5N	60	1,6	0,02	0,7	0,3	99	240	216	135	22	28	28	302	162	271	½”	3,8
	90	2,2	0,02	1,2
PBAHC-100-3-2,5N	60	1,9	0,02	1,4	0,4	99	240	216	135	22	28	28	302	162	271	½”	3,9
	90	2,7	0,03	2,5
PBAHC-100-4-2,5N	60	2,2	0,02	0,4	0,5	99	240	216	135	65	21	21	420	171	271	½”	4,2
	90	3,1	0,03	0,7
PBAHC-125-1-2,5N	90	0,7	0,01	0,1	0,2	124	240	216	135	-	41	28	302	150	271	½”	3,5
	130	0,9	0,01	0,1
PBAHC-125-2-2,5N	90	2,2	0,02	1,2	0,3	124	240	216	135	22	28	28	302	162	271	½”	3,8
	130	2,8	0,03	1,9
PBAHC-125-3-2,5N	90	2,7	0,03	2,5	0,4	124	240	216	135	22	28	28	302	162	271	½”	3,9
	130	3,7	0,04	4,2
PBAHC-125-4-2,5N	90	3,1	0,03	0,7	0,5	124	240	216	135	65	21	21	420	171	271	½”	4,2
	130	4,2	0,04	1,2
PBAHC-160-1-2,5N	150	1,0	0,01	0,1	0,2	159	240	216	135	-	41	28	302	150	271	½”	3,5
	220	1,2	0,01	0,2
PBAHC-160-2-2,5N	150	3,1	0,03	2,3	0,3	159	240	216	135	22	28	28	302	162	271	½”	3,8
	220	4,0	0,04	3,6
PBAHC-160-3-2,5N	150	4,1	0,04	5,1	0,4	159	240	216	135	22	28	28	302	162	271	½”	3,9
	220	5,5	0,05	8,5
PBAHC-160-4-2,5N	150	4,8	0,05	1,5	0,5	159	240	216	135	65	21	21	420	171	271	½”	4,2
	220	6,4	0,06	2,5
PBAHC-200-1-2,5N	225	2,2	0,02	1,1	0,3	199	348	318	135	-	41	28	402	250	271	½”	5,6
	340	2,8	0,03	1,7
PBAHC-200-2-2,5N	225	5,3	0,05	1,6	0,6	199	348	318	135	22	24	24	520	272	271	½”	6,0
	340	7,1	0,07	2,7
PBAHC-200-3-2,5N	225	6,6	0,07	0,7	0,8	199	348	318	135	43	24	24	529	271	271	½”	6,9
	340	9,2	0,09	1,3
PBAHC-200-4-2,5N	225	7,4	0,07	0,4	1,1	199	348	318	135	65	21	21	520	271	271	½”	7,6
	340	10,5	0,10	0,8
PBAHC-250-1-2,5N	280	2,5	0,03	1,4	0,3	249	348	318	135	-	41	28	402	250	271	½”	5,4
	420	3,2	0,03	2,2
PBAHC-250-2-2,5N	280	6,2	0,06	2,2	0,6	249	348	318	135	22	24	24	520	272	271	½”	6,0
	420	8,2	0,08	3,6
PBAHC-250-3-2,5N	280	7,9	0,08	1,0	0,8	249	348	318	135	43	24	24	529	271	271	½”	6,9
	420	10,8	0,11	1,7
PBAHC-250-4-2,5N	280	8,9	0,09	0,6	1,1	249	348	318	135	65	21	21	520	271	271	½”	7,6
	420	12,4	0,12	1,1
PBAHC-315-1-2,5N	560	5,4	0,05	1,7	0,6	314	469	443	135	35	38	26	645	380	271	½”	8,1
	840	6,9	0,07	2,6
PBAHC-315-2-2,5N	560	13,0	0,13	2,9	1,2	314	469	443	135	22	24	24	645	395	271	½”	9,8
	840	17,3	0,17	4,8
PBAHC-315-3-2,5N	560	16,7	0,16	1,1	1,8	314	469	443	135	43	27	24	660	390	271	¾”	11,6
	840	22,7	0,22	1,9
PBAHC-315-4-2,5N	560	19,1	0,19	1,4	2,5	314	469	443	135	65	28	28	667	385	271	1”	12,9
	840	26,7	0,26	2,5
PBAHC-355-1-2,5N	710	6,2	0,06	2,2	0,6	354	469	443	135	35	38	26	645	380	271	½”	8,2
	1070	8,0	0,08	3,3
PBAHC-355-2-2,5N	710	15,4	0,15	3,9	1,2	354	469	443	135	22	24	24	645	395	271	½”	9,8
	1070	20,4	0,20	6,4
PBAHC-355-3-2,5N	710	20,0	0,20	1,5	1,8	354	469	443	135	43	27	24	660	390	271	¾”	11,6
	1070	27,2	0,27	2,6
PBAHC-355-4-2,5N	710	23,3	0,23	2,0	2,5	354	469	443	135	65	28	28	667	385	271	1”	12,9
	1070	32,4	0,32	3,6
PBAHC-400-1-2,5N	910	7,8	0,08	1,5	0,8	399	523	495	135	35	38	26	695	430	271	½”	9,4
	1360	9,9	0,10	2,3
PBAHC-400-2-2,5N	910	19,5	0,19	3,4	1,4	399	523	495	135	22	24	24	695	447	271	½”	11,1
	1360	25,6	0,25	5,5
PBAHC-400-3-2,5N	910	25,8	0,25	2,2	2,2	399	523	495	135	43	27	27	710	440	271	¾”	13,7
	1360	34,8	0,34	3,7
PBAHC-400-4-2,5N	910	30,0	0,29	2,7	3,1	399	523	495	135	65	28	28	717	434	271	1”	15,6
	1360	41,4	0,41	4,9
PBAHC-500-1-2,5N	1410	13,1	0,13	3,0	1,3	499	673	645	135	35	38	26	844	580	271	½”	14,2
	2120	16,8	0,17	4,6
PBAHC-500-2-2,5N	1410	32,0	0,31	4,2	2,6	499	673	645	135	65	30	30	862	685	271	1”	18,5
	2120	42,5	0,42	7,1
PBAHC-500-3-2,5N	1410	40,9	0,40	1,5	4,1	499	673	645	135	43	30	30	766	584	271	1”	21,4
	2120	55,7	0,55	2,7
PBAHC-500-4-2,5N	1410	46,4	0,46	0,9	5,9	499	673	645	135	65	32	32	875	575	271	1¼”	26,3
	2120	64,7	0,64	1,6

* Трубная резьба.
Примечание: Приведенные параметры рассчитаны для температуры входящего воздуха Т=-28°С (кроме однорядных нагревателей, для которых принята температура входящего воздуха Т=+5°С).
Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.
