Sysimple TPL-100, приточно-вытяжной диффузор

TPL — это приточно-вытяжной диффузор для потолочной установки. Он состоит из впускного конуса и центрального диска, путем вращения которого, возможно настроить расход воздуха и перепад давления, отрегулировать поток воздуха или полностью перекрыть его. Может использоваться в качестве приточного диффузора.

Особенности диффузора TPL:

• Горизонтальная или вертикальная подача воздуха, возможно использование как в режиме обогрева, так и в режиме охлаждения.
• Регулируемая схема воздушных потоков и перепада давления.
• Установка заподлицо с потолком или открытая установка (особенно в высоких помещениях).
• Патрубок для присоединения к воздуховоду круглого сечения с прокладкой.
• Открывающийся передний диск обеспечивает возможность чистки диффузора и воздуховода.

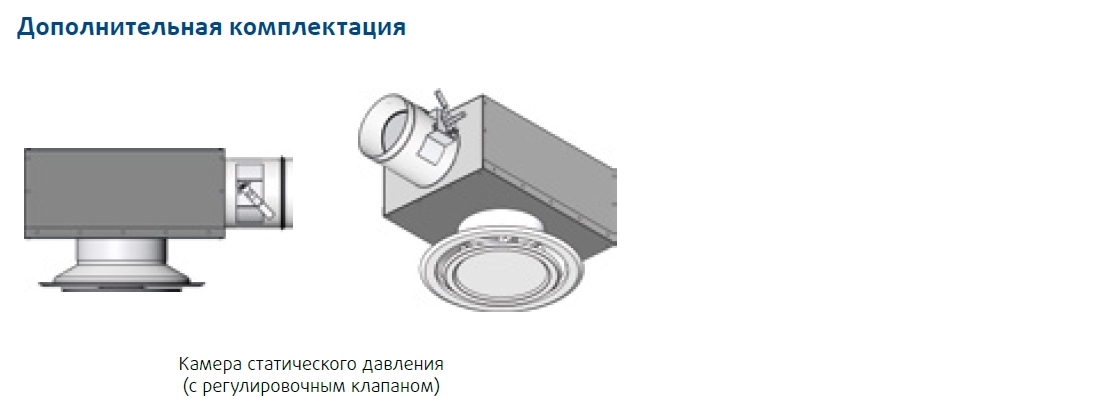

Поставляется в следующих диаметрах: ø100, ø125, ø160, ø200, ø250, ø315, ø400. Дополнительно может комплектоваться камерой статического давления.

Диффузор TPL устанавливается непосредственно в воздуховод или крепится к камере статического давления. В случае установки в КСД, длина прямого воздуховода до камеры статического давления должна составлять не менее 3-х диаметров воздуховода.

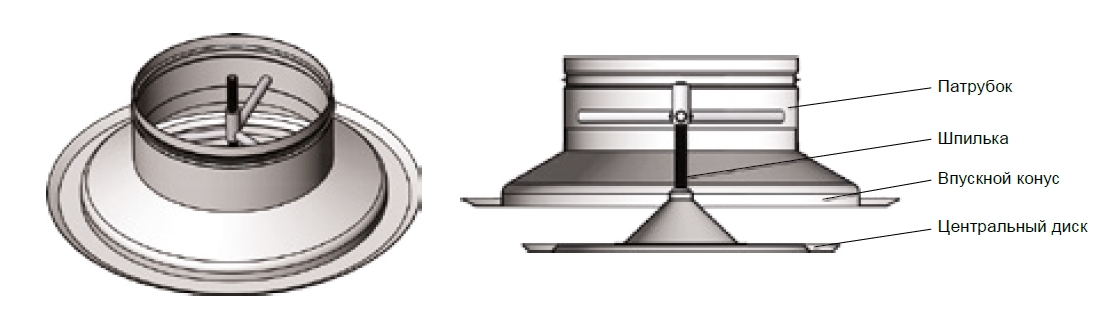

Конструкция

Материалы и отделка

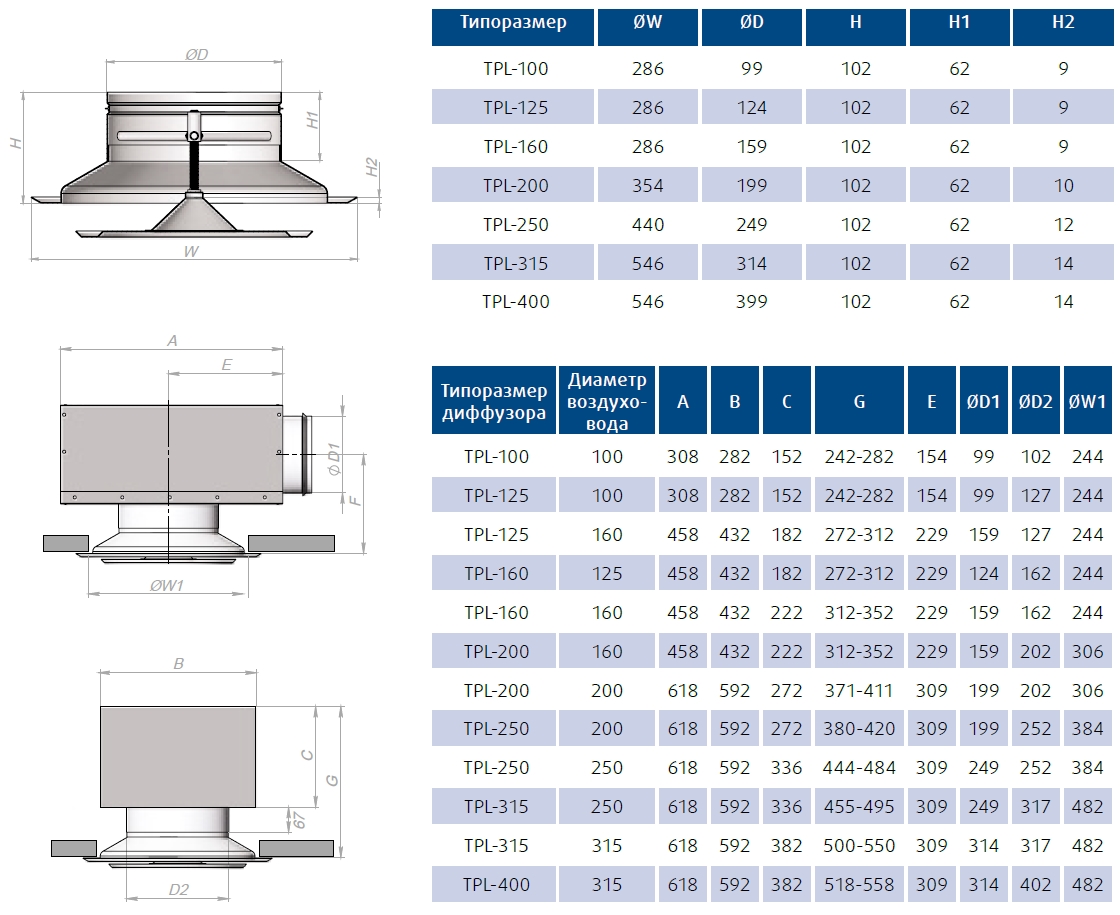

Размеры

TPL — потолочный диффузор с регулируемой схемой воздушных потоков. Схему распределения приточного воздуха можно регулировать поворотом переднего диска в нужное положение. Горизонтальная радиальная струя используется, главным образом, в режиме охлаждения, а вертикальная узкая струя теплого приточного воздуха — в режиме обогрева. Рекомендуемая максимальная разность температур между приточным воздухом и воздухом в помещении в режиме охлаждения составляет 10 °С.

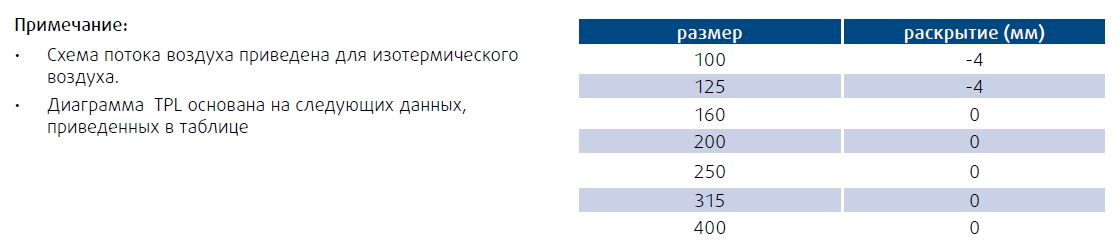

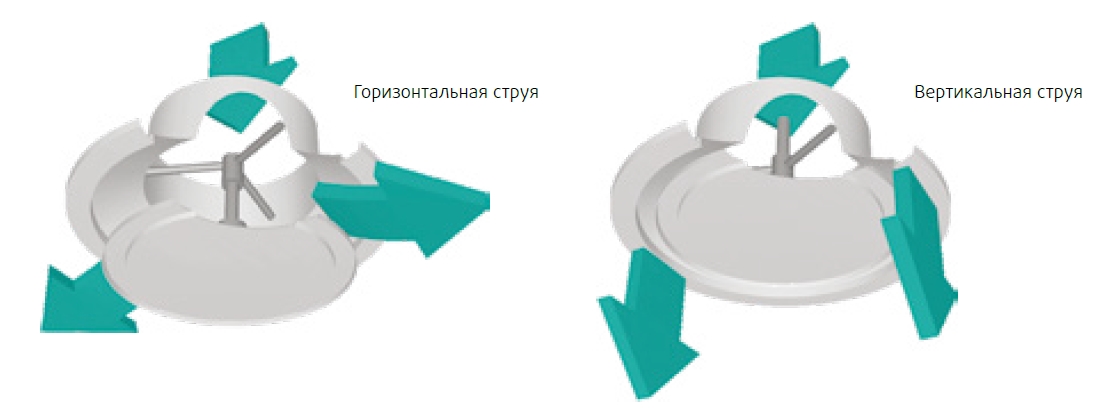

Схемы приточных струй

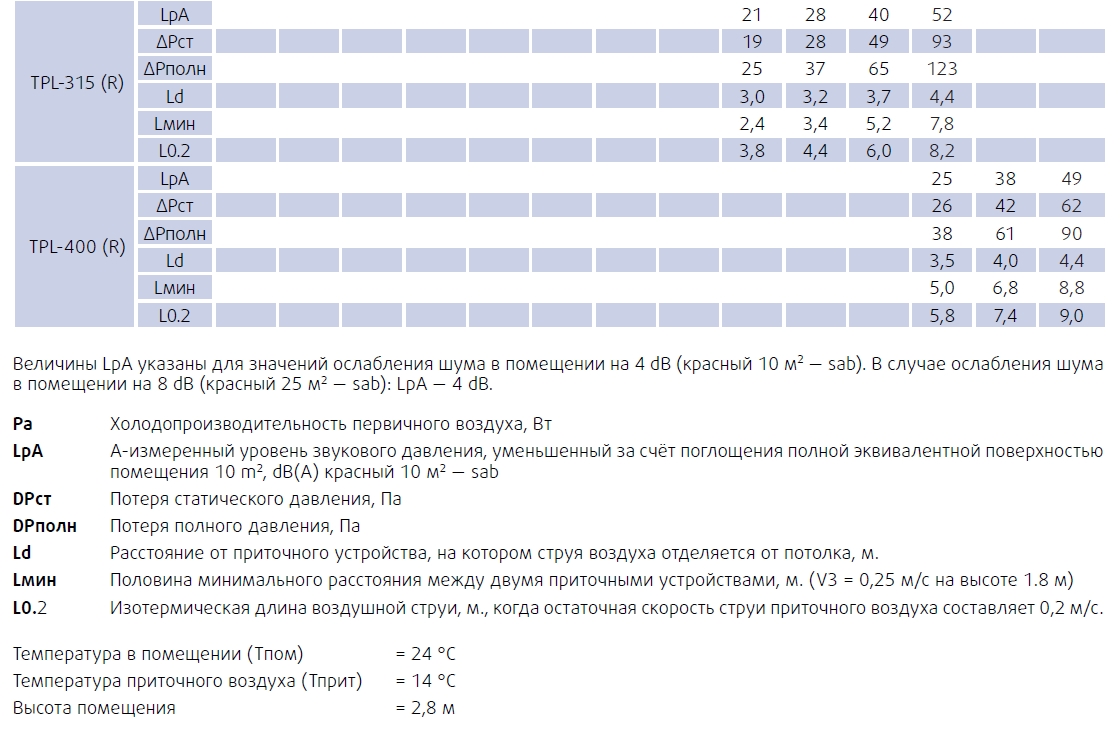

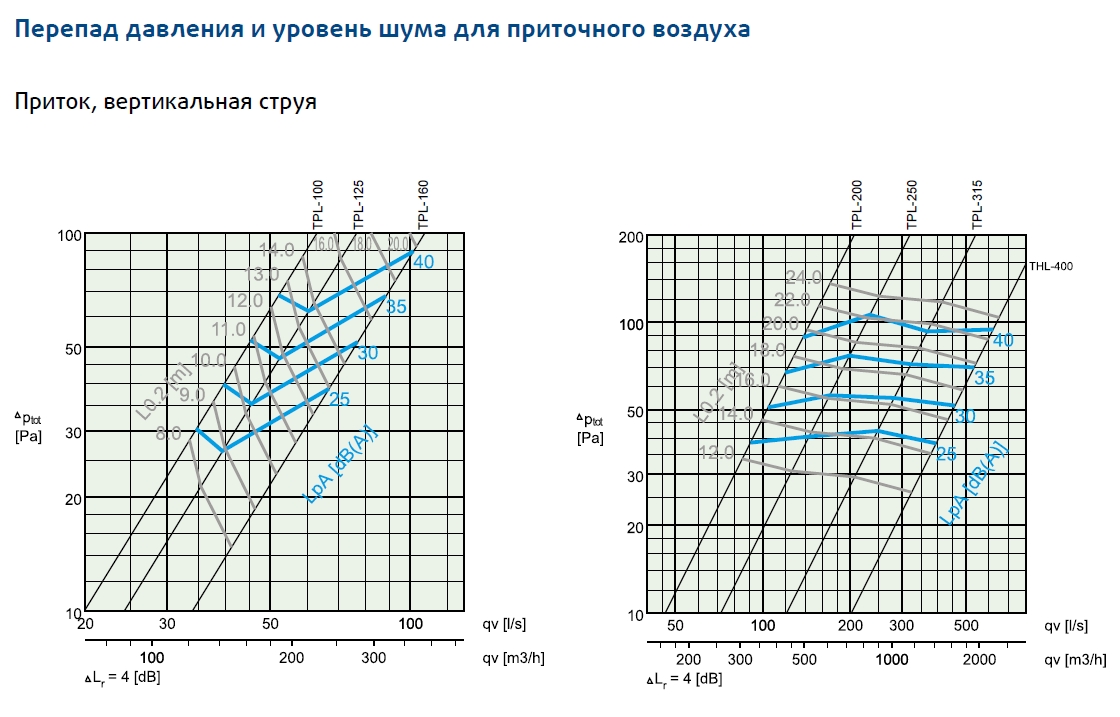

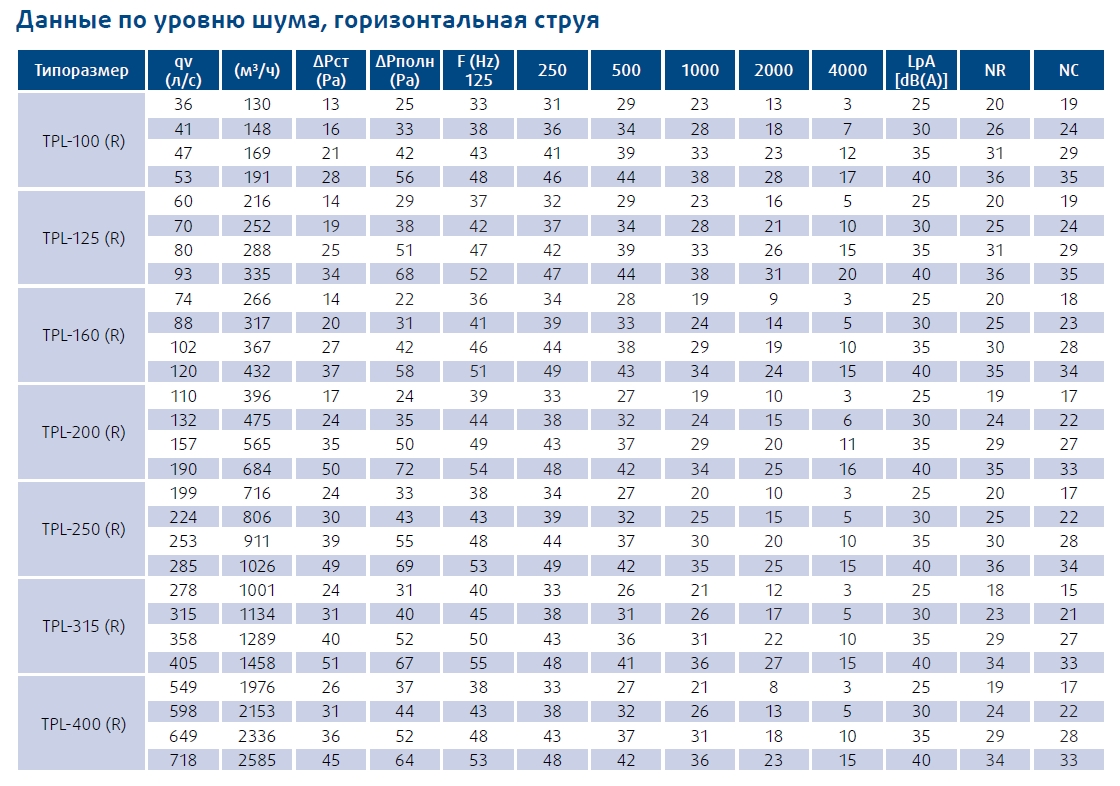

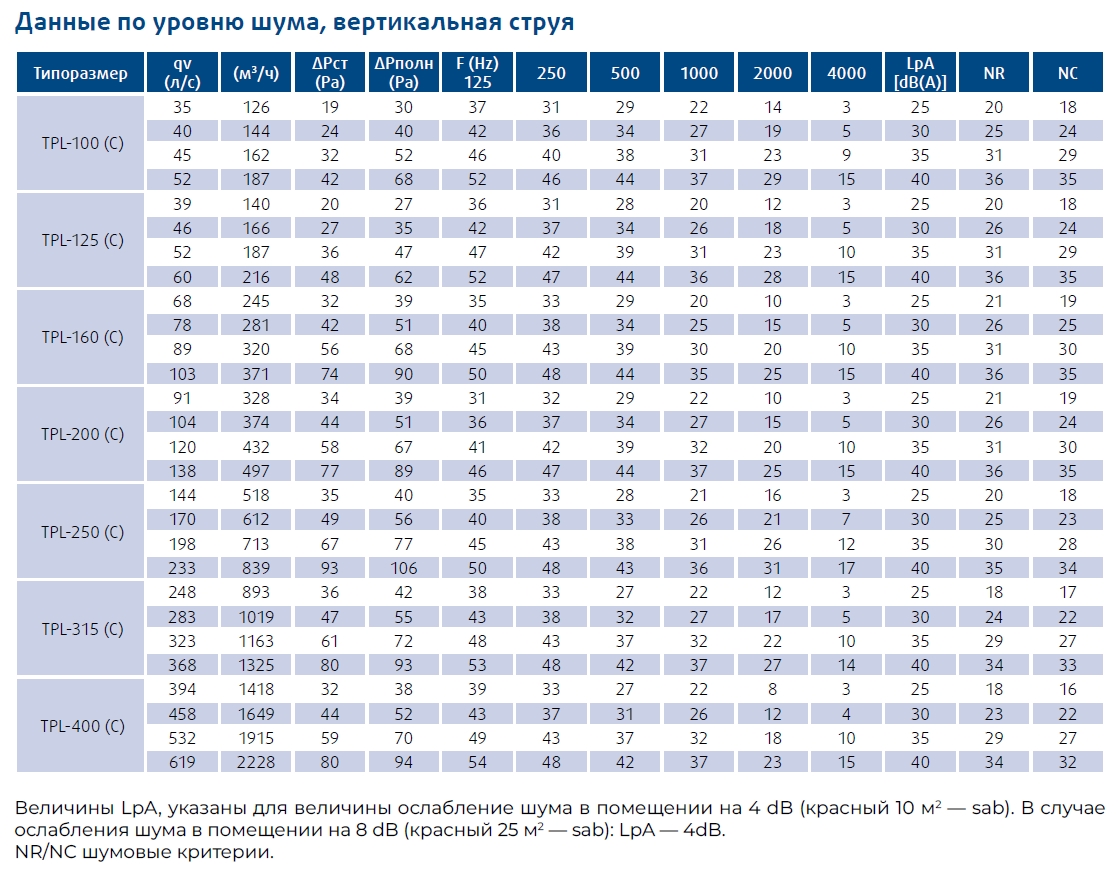

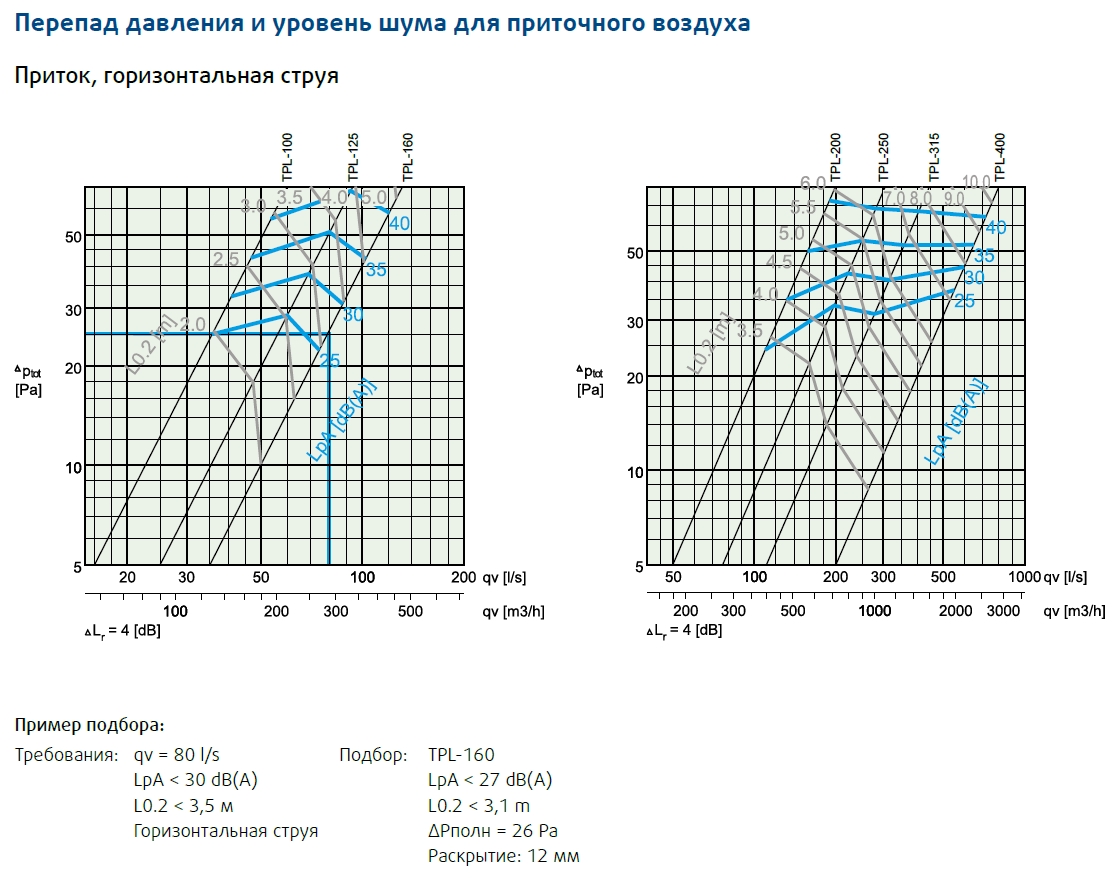

Быстрый подбор и монтаж
