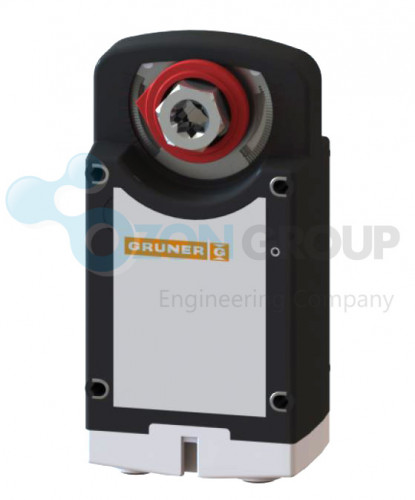

Gruner 362-230-20-S2/8F12/RUS Электропривод

Описание

Приводы для дымовых клапанов без возвратной пружины с углом поворота 90° используются в системах дымоудаления. Приводы должны устанавливаться в сухой среде, свободной от агрессивных веществ. В случае наружного монтажа привод должен быть соответствующим образом защищен от внешних воздействий.

• Динамический момент 20 Нм
• Статический момент 30 Нм
• Управление 2-позиционное
• Вал клапана 14 мм (/8F14) 12 мм (/8F12) 10 мм (/8F10)

Технические данные

Размеры

Схемы подключения

Работа

Подача напряжения на синий и коричневый проводы (1+2) переводит клапан в положение -5°. Добавление напряжения на черный провод (3) переводит клапан в положение 95°. В обоих положениях статический момент будет максимальным.

Сигнализирование

Два встроенных микропереключателя срабатывают в фиксированных точках переключения (<5° и <80°) клапана. Положение клапана можно определить по механическому индикатору.

Ручное управление

Если питание выключено, привод может управляться вручную. С помощью прилагаемой ручки можно повернуть клапан в положение «Открыто» или «Закрыто». Таким образом можно легко испытать клапан.
