AIRONE SVR-800 Вихревой диффузор

• Вихревые диффузоры AIRONE серии SVR могут использоваться как для помещений с высоким потолком ( ≤ 10м., заводы, терминалы аэропортов, театры, банкетные залы), так и с относительно низким потолком (≥ 3,80м, залы для приемов, холлы гостиниц и т.п.).
• Идеально подходят для помещений с высокой разницей температуры между поступающим воздухом и воздухом в помещении.

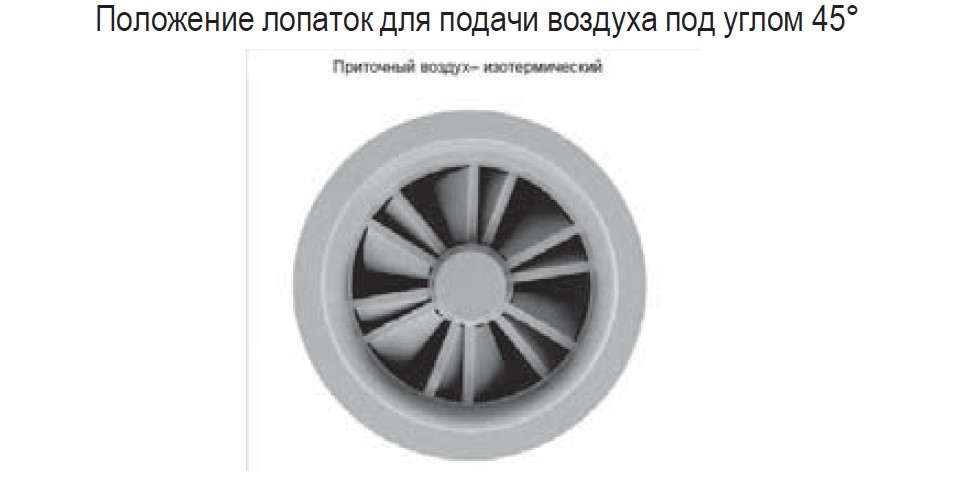

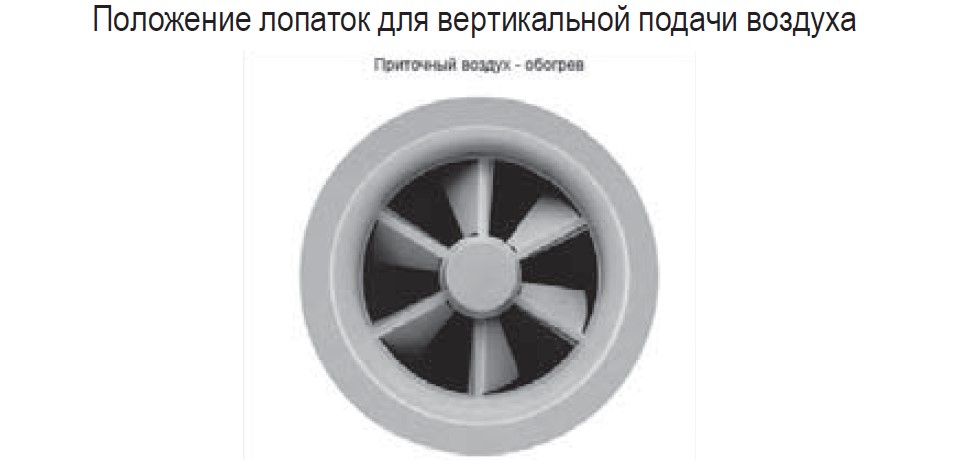

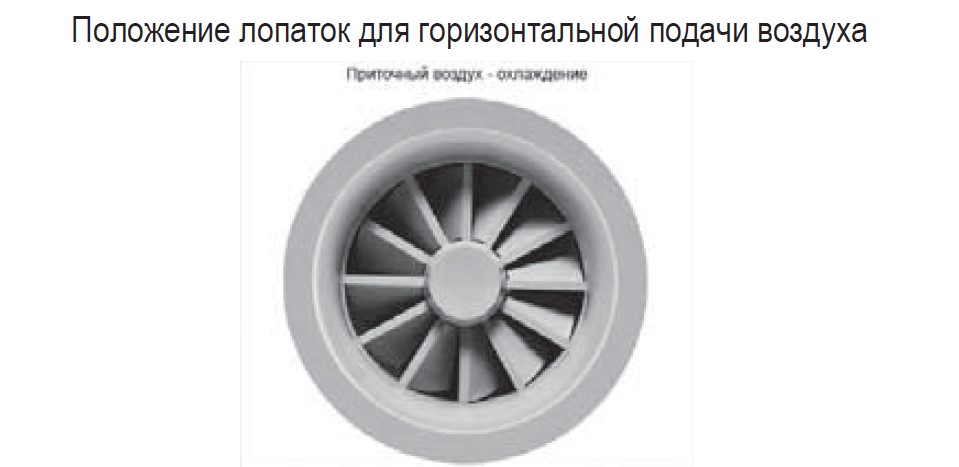

• Положение лопаток диффузора можно изменять в зависимости от сезона таким образом, чтобы обеспечить в рабочей зоне максимально комфортную температуру вне зависимости от подачи теплого воздуха ( вертикальная струя) или холодного воздуха (горизонтальная струя).
• Внешняя панель диффузора включает в себя круглую панель со встроенным соплом, лопатки для воздухораздачи (регулируемые или неподвижные), закрывающие центр декоративного колпачка и соединительный патрубок.
• Положение лопаток может изменяться либо вручную, либо при помощи электропривода. Лопатки изготавливаются из стали или из алюминия и имеют специальную антивибрационную прокладку. Монтажное кольцо имеет фланцевое соединение.
• По заказу клиентов можем разработать и изготовить другие размеры диффузора SVR.

УСТАНОВКА

ГАБАРИТНЫЕ РАЗМЕРЫ

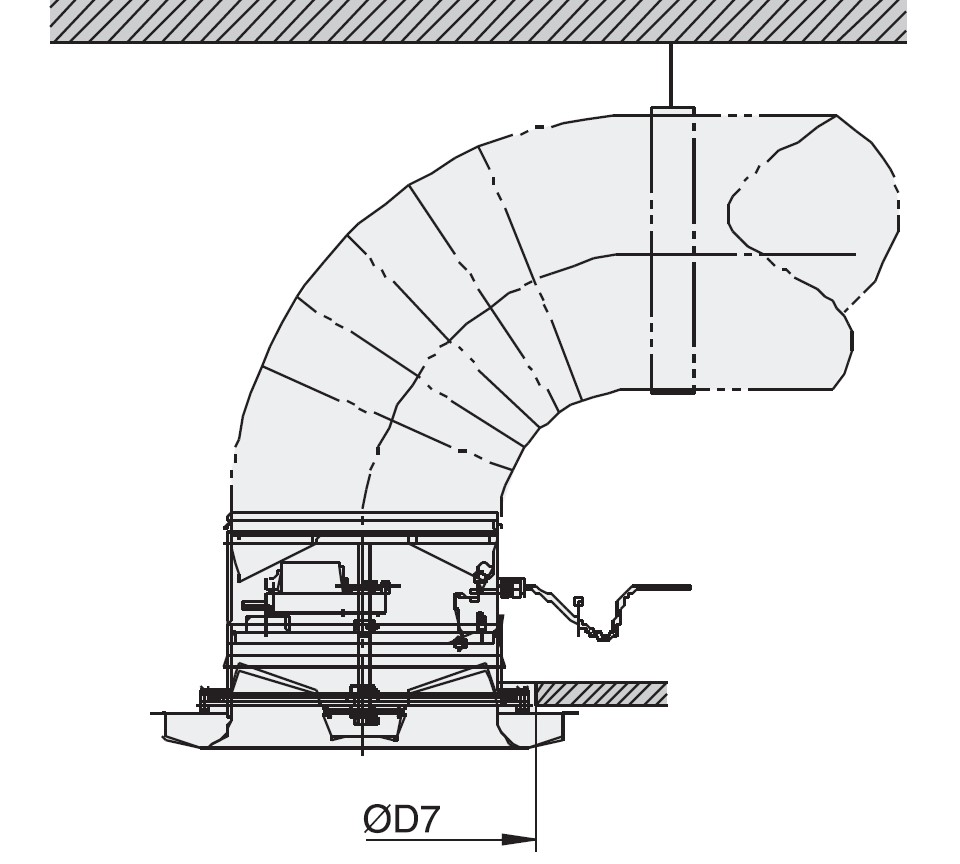

SVR-V монтаж к воздуховоду (с фланцами)

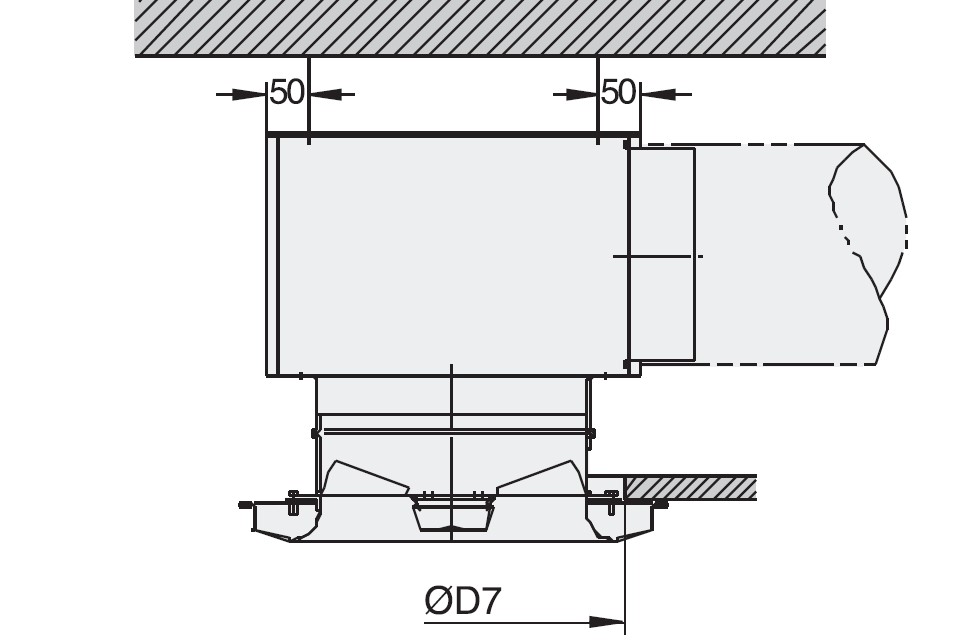

SVR-V монтаж к камере смешения (с фланцами)

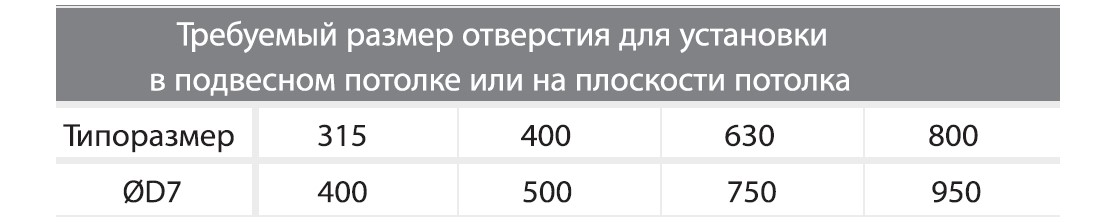

Инструкция по монтажу

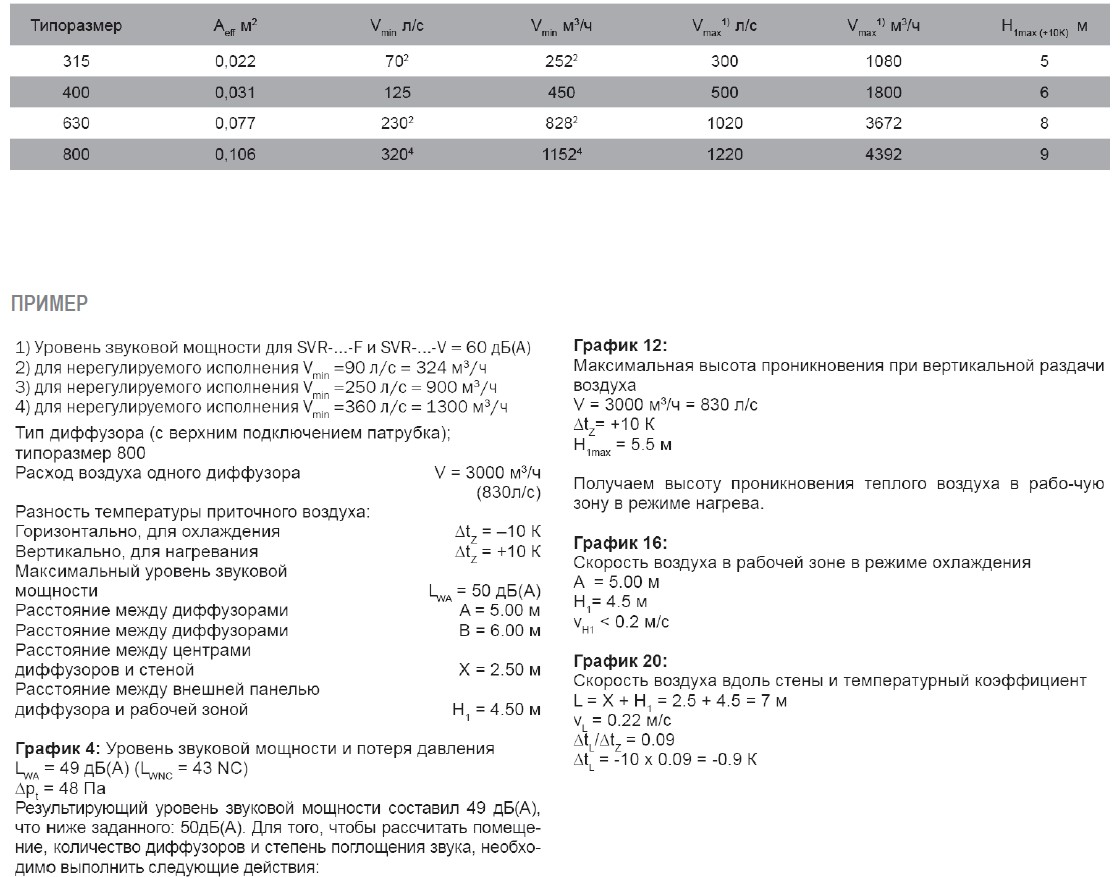

БЫСТРЫЙ ПОДБОР

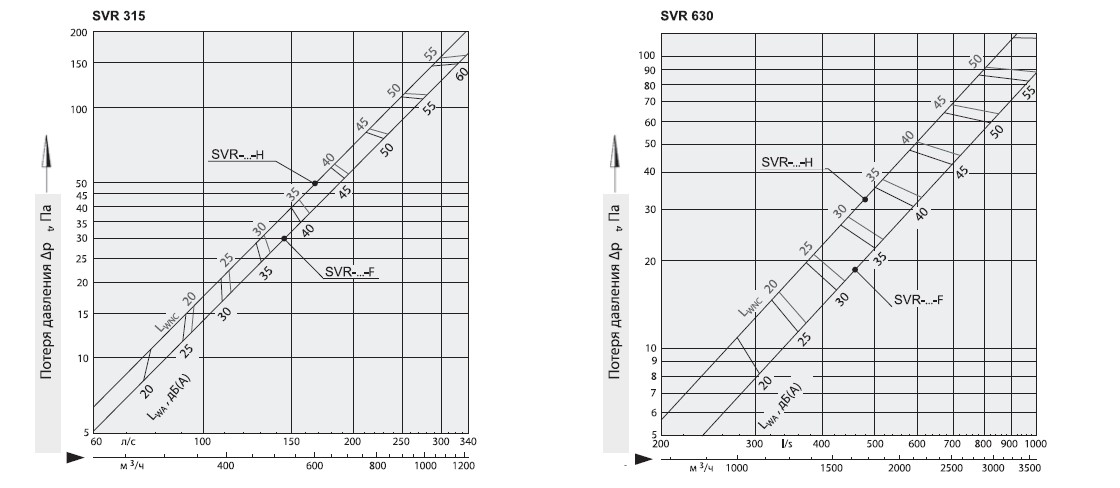

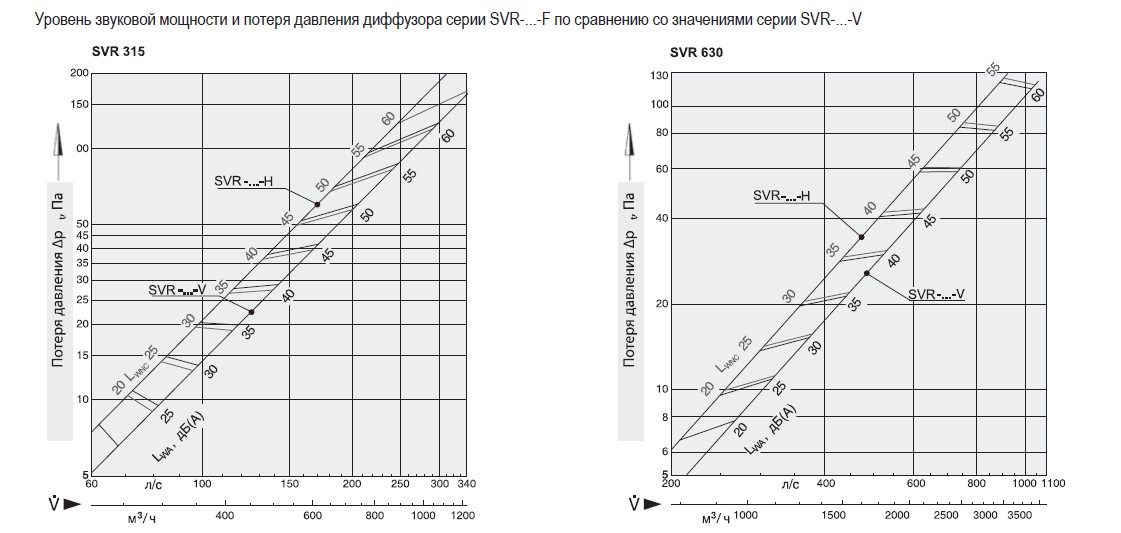

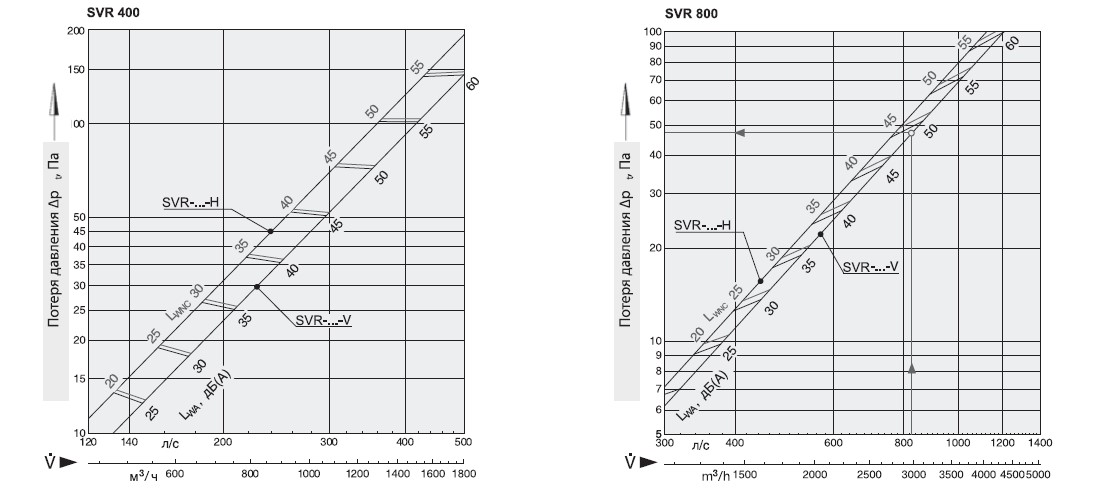

УРОВЕНЬ ЗВУКОВОЙ МОЩНОСТИ И ПОТЕРЯ ДАВЛЕНИЯ ДИФФУЗОРА СЕРИИ SVR РЕГУЛИРУЕМЫЕ ЛОПАТКИ

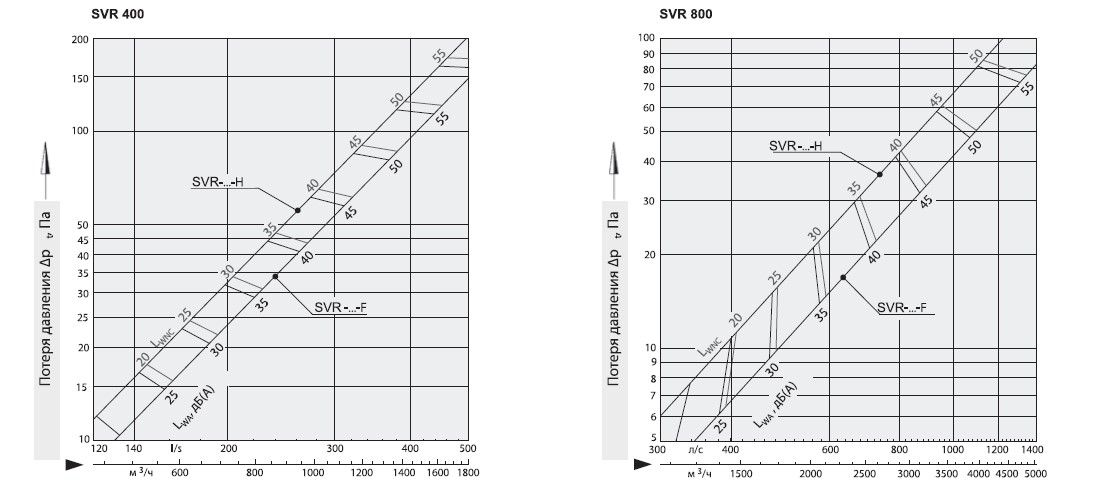

УРОВЕНЬ ЗВУКОВОЙ МОЩНОСТИ И ПОТЕРЯ ДАВЛЕНИЯ ДИФФУЗОРА СЕРИИ SVR НЕПОДВИЖНЫЕ ЛОПАТКИ

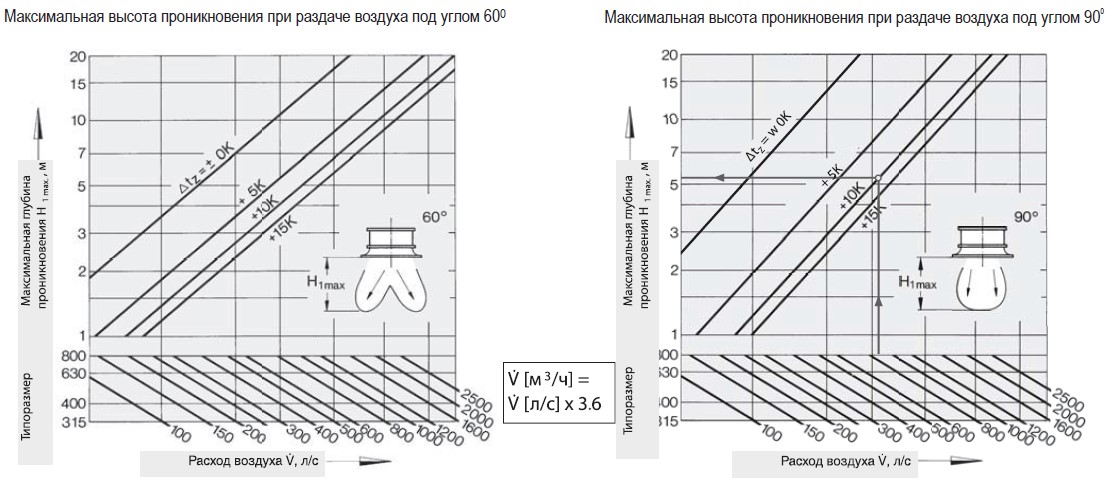

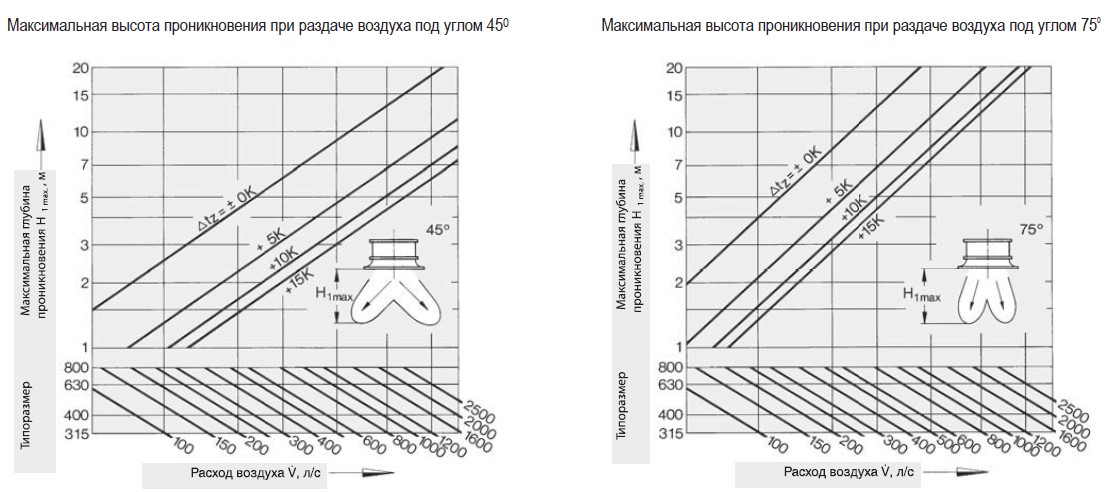

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ НАГРЕВА

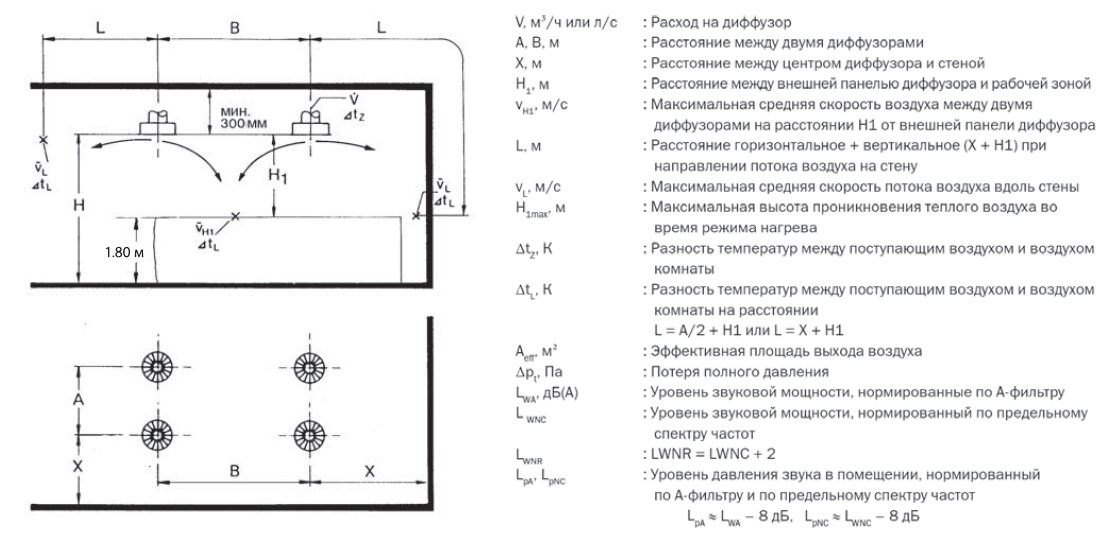

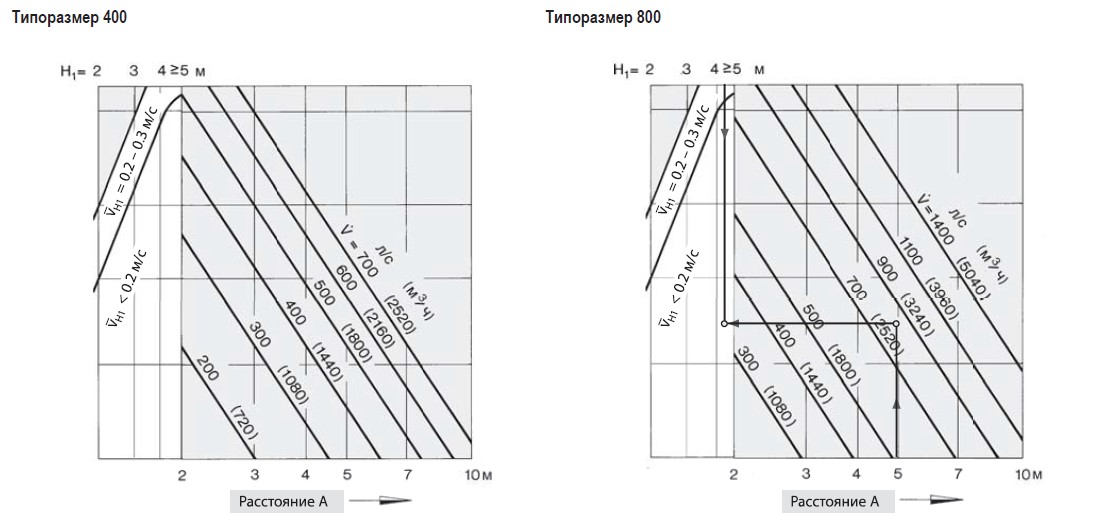

ОПРЕДЕЛЕНИЕ РАССТОЯНИЯ МЕЖДУ ЦЕНТРАМИ ДИФФУЗОРОВ А, В ≥ 5, 00 м

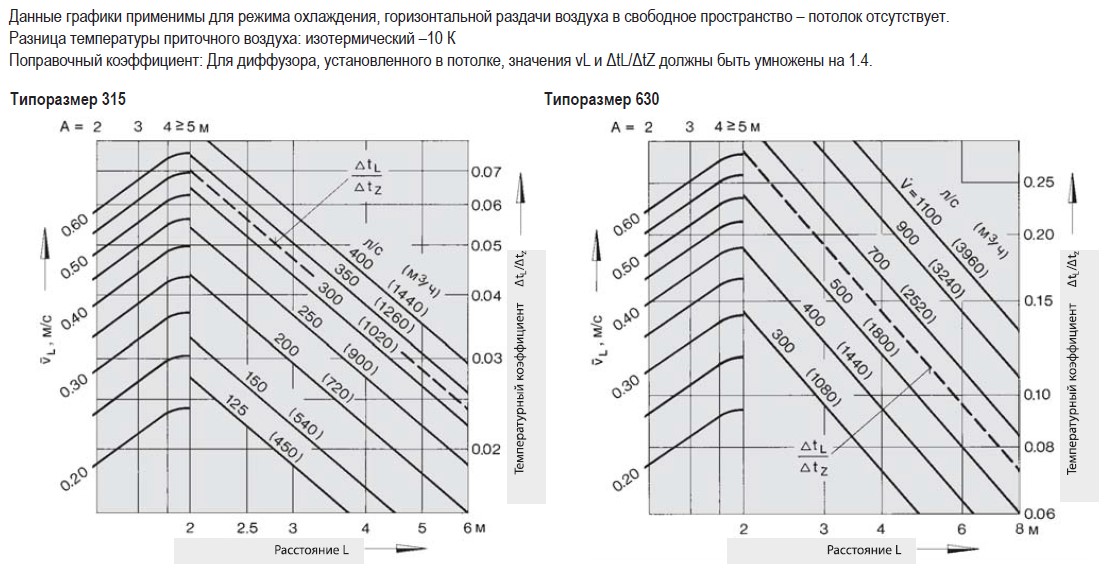

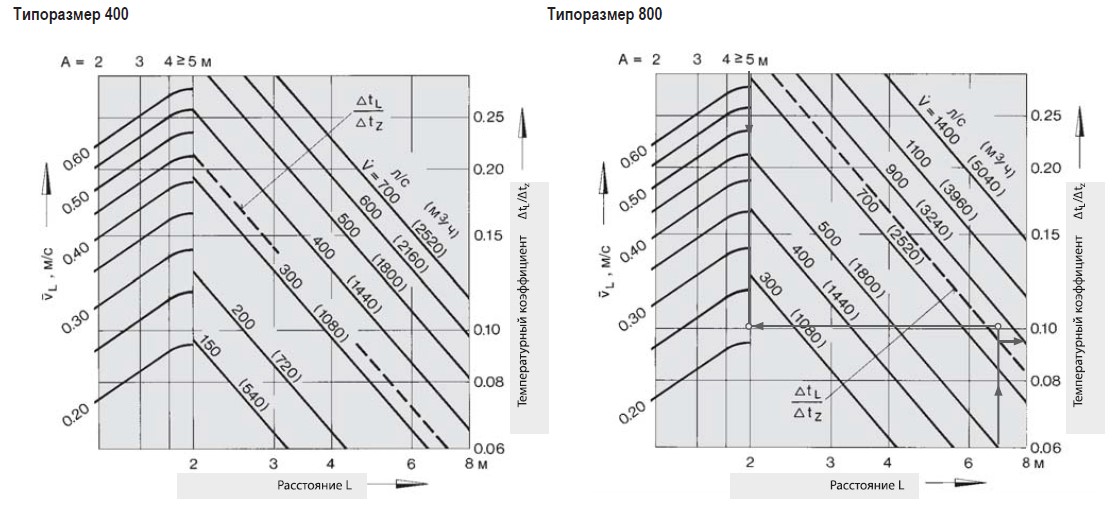

СКОРОСТЬ ПОТОКА ВДОЛЬ СТЕНЫ И ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ
