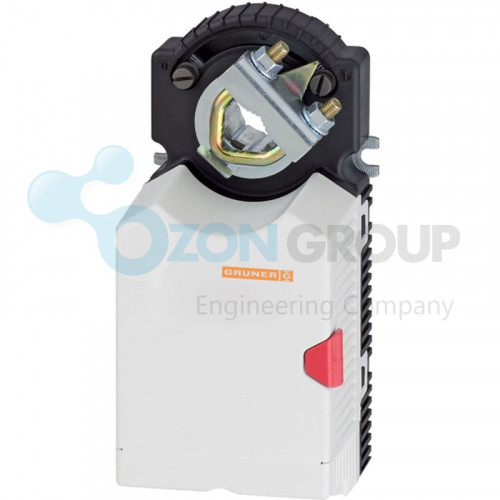

Электропривод Gruner 225C-024T-05-W

Применение

Приводы серии 225 предназначены для управления воздушными и водяными клапанами в системах отопления, вентиляции и кондиционирования воздуха. Приводы должны устанавливаться в сухой среде, свободной от агрессивных веществ. В случае наружного монтажа приводы должны быть соответствующим образом защищены от внешних воздействий.

Версии

• Тип 225 / 225S / 225C / 225CS - с зажимом для вала и антиторсионной фиксирующей планкой
• Тип 225Z / 225SZ / 225CZ / 225CSZ - под квадратный вал с фланцевым креплением
• Тип –W – без зажима, для водяных клапанов

1. S2 = 2 вспомогательных переключателя с перекидными контактами, напр. 225-024T-05-S2
2. P5 = потенциометр 4,7 кОм, напр. 225-024T-05-Р5 (не для плавного управления)
3. S2 + P5 вместе невозможны!

Функции

Настройка угла вращения

Настройка функций для версий с плавным управлением

Настройка вспомогательных переключателей

Приводы имеют ручки настройки обоих вспомогательных переключателей. Переключатель S1 настраивается путем нажатия и вращения внешнего кольца ручки, переключатель S2 настраивается вращением ручки отверткой. Шкала на ручке проградуирована в процентах значения угла от 0 до 90°. Настройки следующие.

Размеры

Монтаж водяного клапана

Клапан не должен быть над приводом. Предпочтительное положение привода – кабельным выводом вниз.

1. Подготовьте привод, как показано на рисунке.
2. Соедините клапан А с платформой В с помощью винтов С.
3. Разъедините передачу нажатием на красную кнопку и поверните ручку Н в положение открытого или закрытого клапана (соответственно параллельно или перпендикулярно клапану).
4. Соедините узлы винтами D.
