Systemair TUNE-R-250-3-M0

Описание:

Tune-R-3 - клапан для контроля и регулирования расхода воздуха для круглых воздуховодов. Крыло клапана имеет 4 класс герметичности, корпус клапана имеет герметичность класса С (согласно с EN 1751). Идеально подходят для установки в системах вентиляции с высокими требованиями к герметичности (например: больничные палаты, кабинеты в промышленных зданиях). Также крыло клапана плотно прилегает к корпусу и при его помощи воздуховод можно полностью отсечь. Специальная конструкция клапана позволяет внешне изолировать его слоем изоляции 50 мм. Выпускаются клапаны типоразмеров Ø 100-630. Максимальная рабочая температура: 100 °С, Максимальное давление воздуха 1000 Па.
Описание конструкции: Клапан изготовлен из оцинкованной листовой стали. Втулки изготовлены из черной резины. Пластиковые прокладки изготовлены из полипропилена. Все комплектующие медленно горючие.

Код заказа:

Tune-R-100-3-M0*
3 - Класс герметичности корпуса: С, класс герметичности крыла: 4 (с резиновыми вставками на входе и на крыле)

Версии приводов для Tune:

M0 - подготовлен к установке привода
M1 - 230V поворотный привод
M2 - 24V поворотный привод
M3 - 24V, 0-10V управляемый привод
M4 - 230V привод с пружинным возвратом
M5 - 24V привод с пружинным возвратом

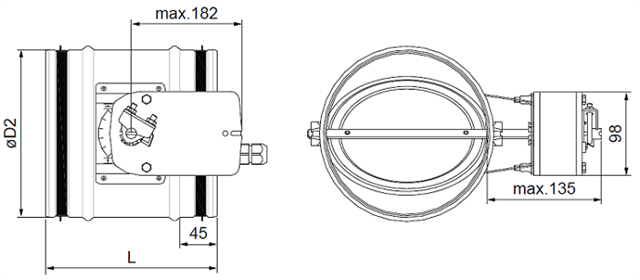

Size	L	shaft	weight
DN	mm		kg
80	200	12x3	0,9
100			1
125			1,1
140			1,2
160			1,3
180			1,4
200			1,5
250			2,1
280	300		3,2
315			3,7
355			4,2
400		8x8	6,1
450	400		8,1
500			9,3
560			10,8
630			12,7
